會員注冊幾種常用電表接線，初學電工看了應該都會接。有了這篇文章基本所有簡單的電表接線都能搞定了，希望看完多多轉發，多多收藏，讓更多的人也能學習到一些專業知識，謝謝。自己動手時一定要確保安全的情況下進行，建議旁邊有人幫忙看著。

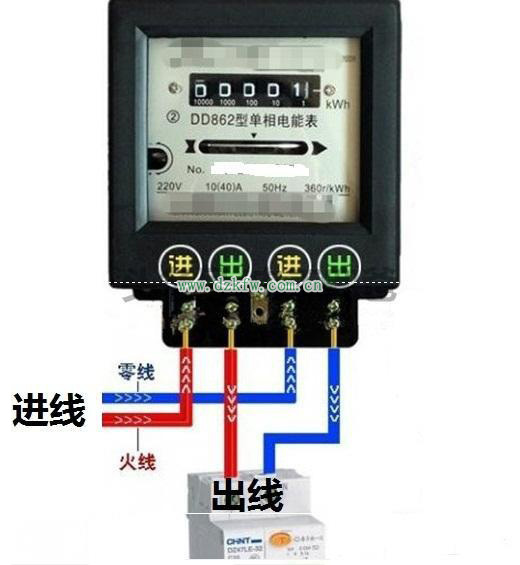

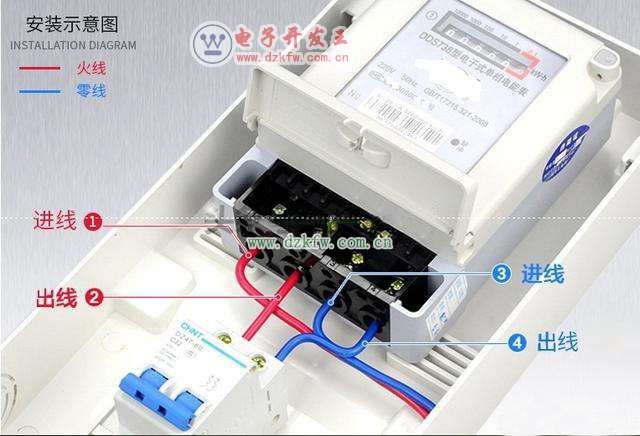

單相表

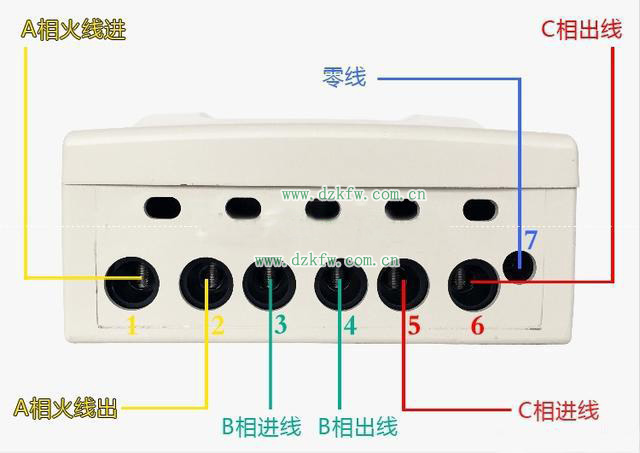

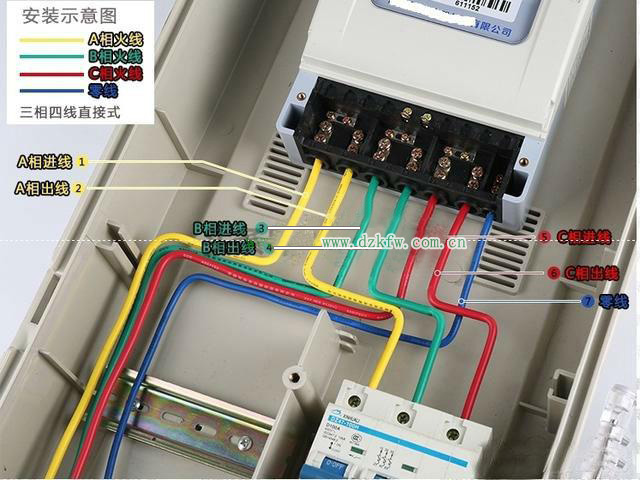

三相電表直接表

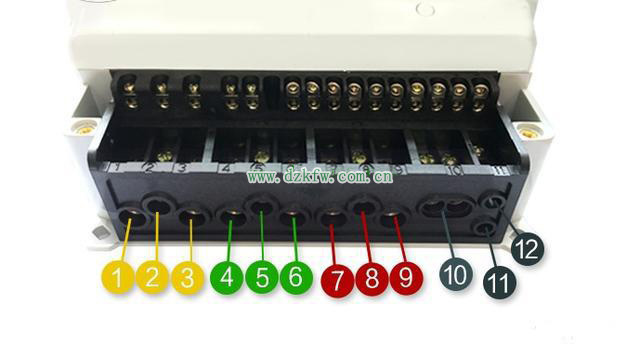

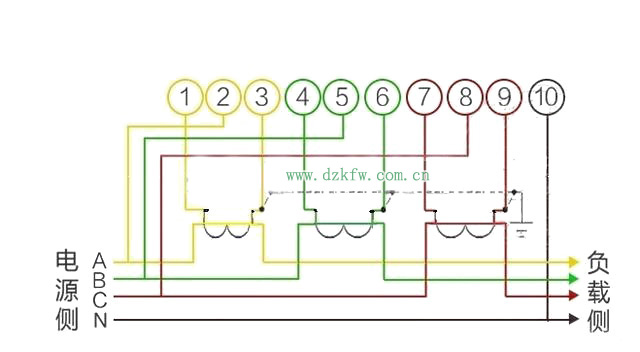

過電流互感器【3X220/380V 1.5（6）A】電能表

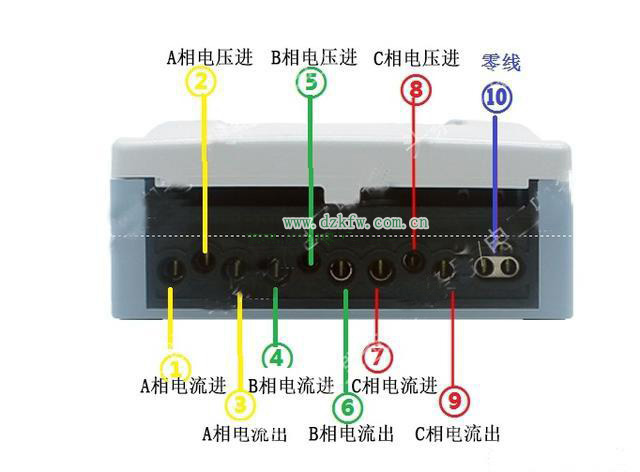

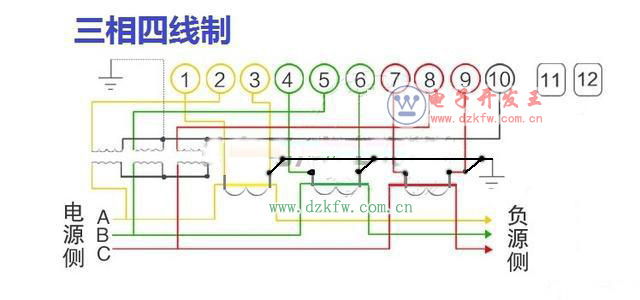

三相四線電能表【3X57.7/100V 1.5（6）A】
三相三線電能表【3X100V 1.5（6）A】

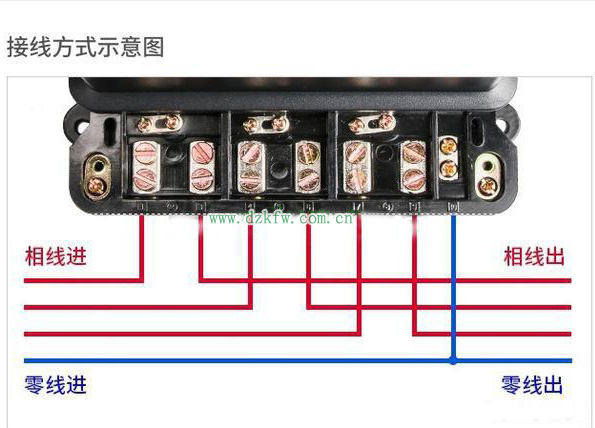

過電流互感器【3X220/380V 1.5（6）A】電能表
電工必備：圖解最全電表接線圖
作者：佚名 文章來源：本站原創 點擊數： 更新時間：2018-06-22
電工必備：圖解最全電表接線圖
Tags：電表接線圖,電表,接線圖
