一聽：聽聲響

焊接時(shí)可以從電弧的響聲來判斷電流的大小。

電流較大時(shí)，發(fā)出“嘩嘩”聲響，猶如大河流水一樣。

電流較小時(shí)，發(fā)出“咝咝”聲響，而且容易斷弧。

電流適中時(shí)，會發(fā)出“沙沙”的聲響，同時(shí)夾著清脆的“劈啪”聲。

四看：

1.看飛濺

電流過小時(shí)，電弧吹力小，溶渣和鐵水不容易分清；電流過大時(shí)，電弧吹力大，可看到較大的鐵水顆粒向熔池外飛濺，焊接時(shí)爆烈聲大。

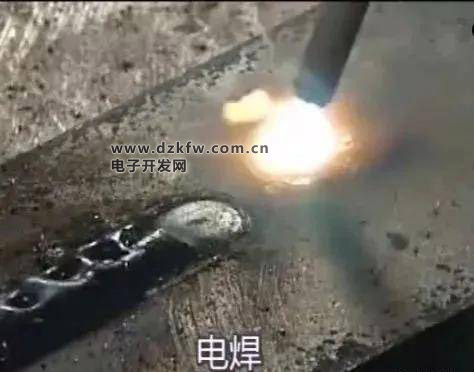

2.看焊條熔化狀態(tài)

電流過小，焊條熔化困難，容易粘在焊件上；電流過大時(shí)，當(dāng)焊條熔化到半截以后，剩余焊條出現(xiàn)紅熱狀態(tài)，甚至出現(xiàn)藥皮脫落現(xiàn)象。

如何通過觀察焊接過程可知焊接電流大��？如下

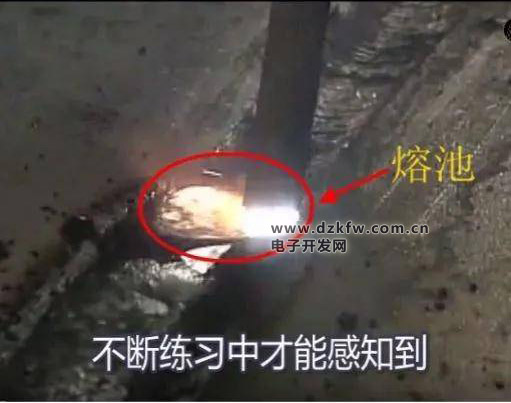

3.看熔池狀況

在焊接過程中，觀察熔池狀況，調(diào)節(jié)整操作方法，是得到預(yù)期理想焊縫形狀常用的方法，溶池的形狀反映出電流的大小。

如何通過觀察焊接過程可知焊接電流大�。�

如下電流大時(shí)，熔池呈長形；

電流小時(shí)，熔池呈扁形；

電流適中時(shí)，熔池形狀是鴨蛋形。

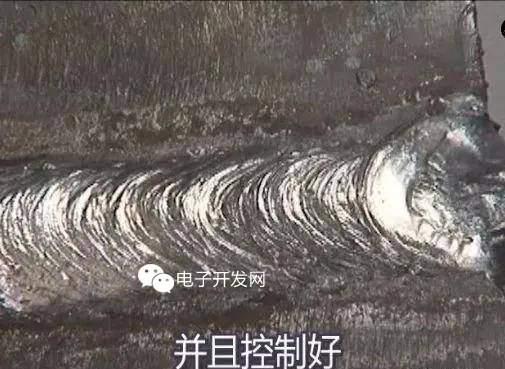

4.看焊縫成形。

電流過大時(shí)，熔深大，焊縫寬而低，兩側(cè)容易產(chǎn)生咬邊，焊波粗糙；

電流過小時(shí)，焊縫窄而高，兩側(cè)與母材金屬熔合不良；

電流適中時(shí)，焊縫兩側(cè)與母材金屬熔合良好，焊縫成形良好，焊波美觀，高度適中，呈圓滑過渡。

其中焊接時(shí)決定焊接電流的依據(jù)很多，如焊條類型、焊條直徑、焊件厚度、接頭形式、焊縫位置和層數(shù)等。但主要的是焊條直徑和焊縫位置。

一、焊接電流和焊條直徑的關(guān)系: 焊條直徑的選擇取決于焊件的厚度和焊縫的位置。

二、焊接電流和焊縫位置的關(guān)系: 在焊接平焊縫時(shí)，由于運(yùn)條和控制熔池中的熔化金屬都比較容易，因此可以選擇較大的焊接電流進(jìn)行焊接。

但在其它位置焊接時(shí)，為了避免熔化金屬從熔池中流出，要使熔池盡可能小些，所以焊接電流相應(yīng)要比平焊小一些。一般在使用堿性焊條時(shí)，焊接電流要比酸性灶條小一些。
