倍壓整流電路

倍壓整流電路由電源變壓器、整流二極管、倍壓電容和負載電阻組成。它可以輸出高于變壓器次級電壓二倍、三倍或n倍的電壓，一般用于高電壓、小電流的場合。

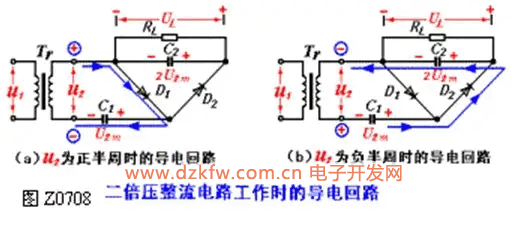

二倍壓整流電路如圖Z0707所示。其工作原理是：在u2的正半周，D1導通，D2截止，電容C1被充電到接近u2的峰值u2m，極性如圖中Z0708（a）所標；在u2 的負半周，D1截止，D2導通，這時變壓器次級電壓u2與C1 所充電壓極性一致，二者串聯，且通過D2 向C2充電使C2上充電電壓可接近2 u2m 。當負載RL并接在C2兩端時（RL一般較大），則RL 上的電壓UL也可接近2 u2m 。

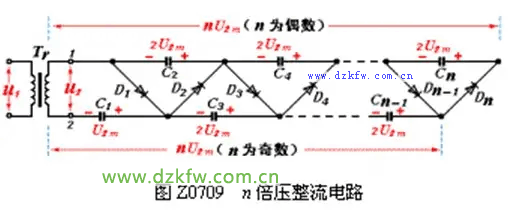

圖Z0709為n倍壓整流電路，整流原理相同。可見，只要增加整流二極管和電容的數

目，便可得到所需要的n倍壓（n個二極管和n個電容）電路。

多倍壓整流電路其工作原理

倍壓整流電路工作原理

如上圖所示為多倍壓整流電路，在空載情況下，根據上述分析方法可得，C1上的電壓為 ，C2～C6上的電壓為 。因此，以C1兩端作為輸出端，輸出電壓的值為 ；以C2兩端作為輸出端，輸出電壓的值為 ；以C1和C3上電壓相加作為輸出，輸出電壓的值為 ……，依此類推，從不同位置輸出，可獲得 的4、5、6倍的輸出電壓。
