作為電工學重要的基礎知識及考點，在前面的課程中我們就一起學習了主要電路連接形式的“串聯電路”，而本節的并聯電路便是電路連接的另外一種形式“并聯電路”。

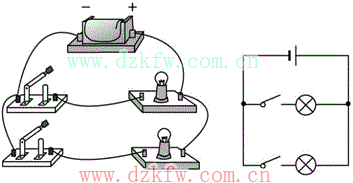

并聯從字面上理解便是并在一起的連接，有兩個以上的電阻，他們的一端接在一起，另一端也連接在一起，兩個節點是以外加的電壓，形成一個又分支的電路，這就叫做并聯電路。如上圖中的兩個燈泡便是并聯關系，當然了控制燈泡的兩個開關相互之間也是并聯。

這里用右圖來說明并聯電路的特點。

并聯電路電壓：由于各個支路一段連接在一起，另一端也連接在一起，承受同一電源的電壓，所以各支路的電壓是相同的。

并聯電路電流：由于各個支路電壓相等，根據歐姆定律便可知電阻小的支路電流大；電阻大的支路電流小。即并聯各支路的電流與對應的電阻成反比分配；

因?yàn)椋篒1=U/R1；I2=U/R2；I3=U/R3
所以：I1：I2：I3:=1/R1：1/R2：1/R3

并聯電路電功率：由于各個并聯支路電壓相同，各支路電流又與電阻成反比分配，所以各個支路電功率與電阻也成反比例分配；

P1：P2：P3=U/R1：U/R2：U/R3=1/R1：1/R2：1/R3

并聯電路總電流：根據基爾霍夫電流定律知，并聯電路總電流等于各支路電流之和：

I=I1+I2+I3

并聯電路電阻：并聯電路總電阻的倒數等于各支路電阻倒數之和，證明如下：

因?yàn)椋篒=I1+I2+I3

所以：，即：

在實際電路中，常遇到兩個電阻并聯的電路，這時總電阻可以用下式計算：

，故：

當R1≥R2時；兩個組織相差很懸殊的電阻并聯后，其等值電阻更接近與小電阻值。當R1=R2時，R=R1÷2，如果有n個阻值相同的電阻并聯，其等值電阻值為：R=R1÷n。這說明并聯電阻數越多，等值電阻越小。

若總電流為已知，則分電流可由下式計算：

，

題目：有兩個電阻并聯，R1=2Ω，R2=18Ω，電源電壓為126V。求總電阻R和總電流I以及兩支路電流I1和I2，如右圖所示；

解題：由公式：代入計算：

（2×18）÷（2+18）=36÷20=1.8Ω（并聯電路總電阻），總電流等于電壓被總電阻除（歐姆定律），即：

I=U/R=126÷1.8=70A

流過R1的電流I1=U/R1=126÷2=63A，流過R2的電流I2=U/R2=126÷18=7A。
