什么是同名端

作者：佚名文章來源：本站原創 點擊數：更新時間：2017-8-30

線圈的同名端是這樣規定的：具有磁耦合的兩線圈，當電流分別從兩線圈各自的某端同時流入（或流出）時，若兩者產生的磁通相助，則這兩端叫作互感線圈的同名端，用黑點“·”或星號“*”作標記。

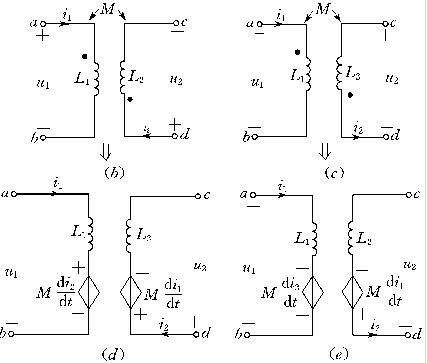

圖	例如，對圖，當i1、i2分別由端紐a和d流入（或流出）時，它們各自產生的磁通相助，因此a端和d端是同名端（當然b端和c端也是同名端）；a端與c端（或b端與d端）稱異名端。有了同名端規定后，像圖4(a)所示的互感線圈在電路中可以用圖4(b)所示的模型表示，在圖中，設電流i1、i2分別從a、d端流入，磁通相助，如果再設各線圈的 u、i為關聯參考方向，那么兩線圈上的電壓分別為

如果像圖所示，設i1仍從a端流入，而i2從d端流出，可以判定磁通相消，那么兩線圈上的電壓分別為

對于已標定同名端的耦合電感，可根據u、i的參考方向以及同名端的位置寫出其u-i關系方程。也可以將耦合電感的特性用電感元件和受控電壓源來模擬，例如圖、(c) 電路可分別用、(e) 電路來代替。可以看出：受控電壓源（互感電壓）的極性與產生它的變化電流的參考方向?qū)ν耸且恢碌摹?/SPAN> 這樣，將互感電壓模擬成受控電壓源后，可直接由圖、 (e)寫出兩線圈上的電壓，使用這種方法，在列寫互感線圈u—i關系方程時，會感到非常方便。
