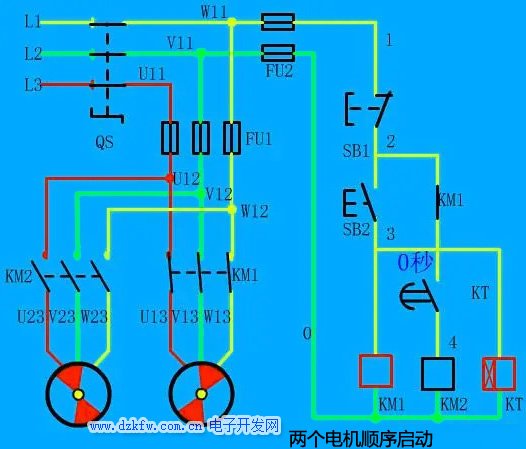

這是一個順序啟動電路，首先我們看這跟電路圖，有兩個電機，按鈕啟動按鈕KM1得電吸合，同時時間繼電器得電計時。

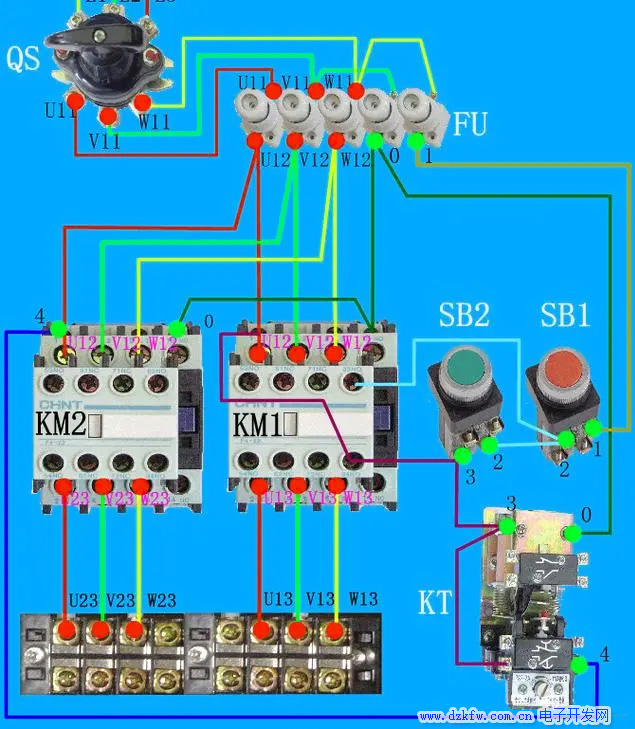

主線路：斷路器出來三根火線進熔斷器，然后進接觸器，這里注意，KM1，與KM2的進線是一樣的都是U---V----W.。而且出線部分也是一樣的，沒有改變相序。這個兩個電機，而正反轉(zhuǎn)需要改變其中兩項的相序，從而改變電機轉(zhuǎn)向。

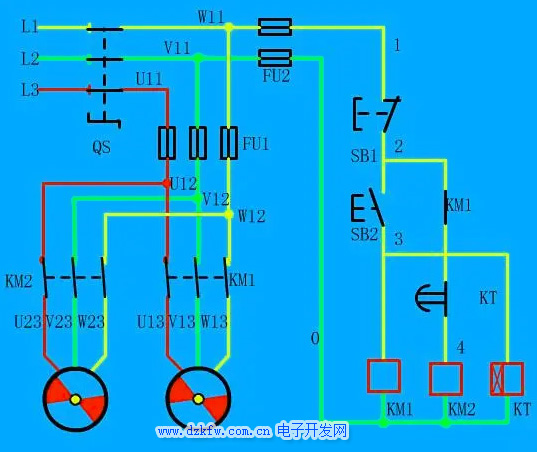

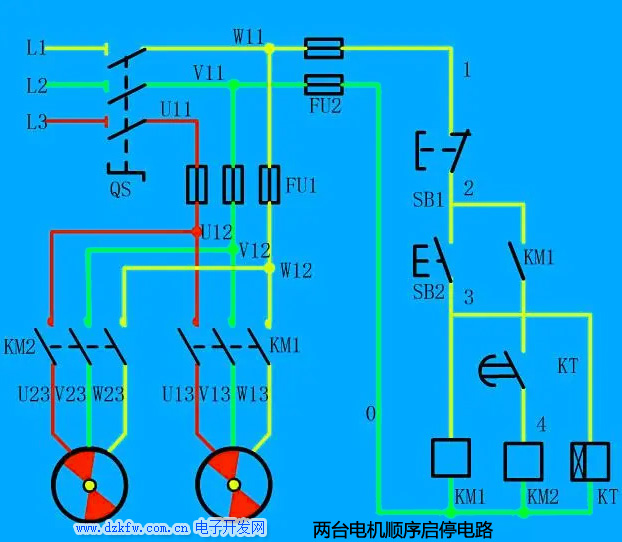

大家看下電路圖，一個停止按鈕，一個啟動按鈕，時間繼電器控制第二個電機。按下啟動按鈕，KM1線圈得電，時間繼電器也得電，時間繼電器開始計時，當達到設定的時間，常開觸點閉合，這時候KM2線圈得電吸合。


用時間繼電器控制KM2接觸器，從而實現(xiàn)了順序啟動，感謝大家閱讀，有什么不明白大家隨時留言，感謝平臺讓我們更好的交流學習。
