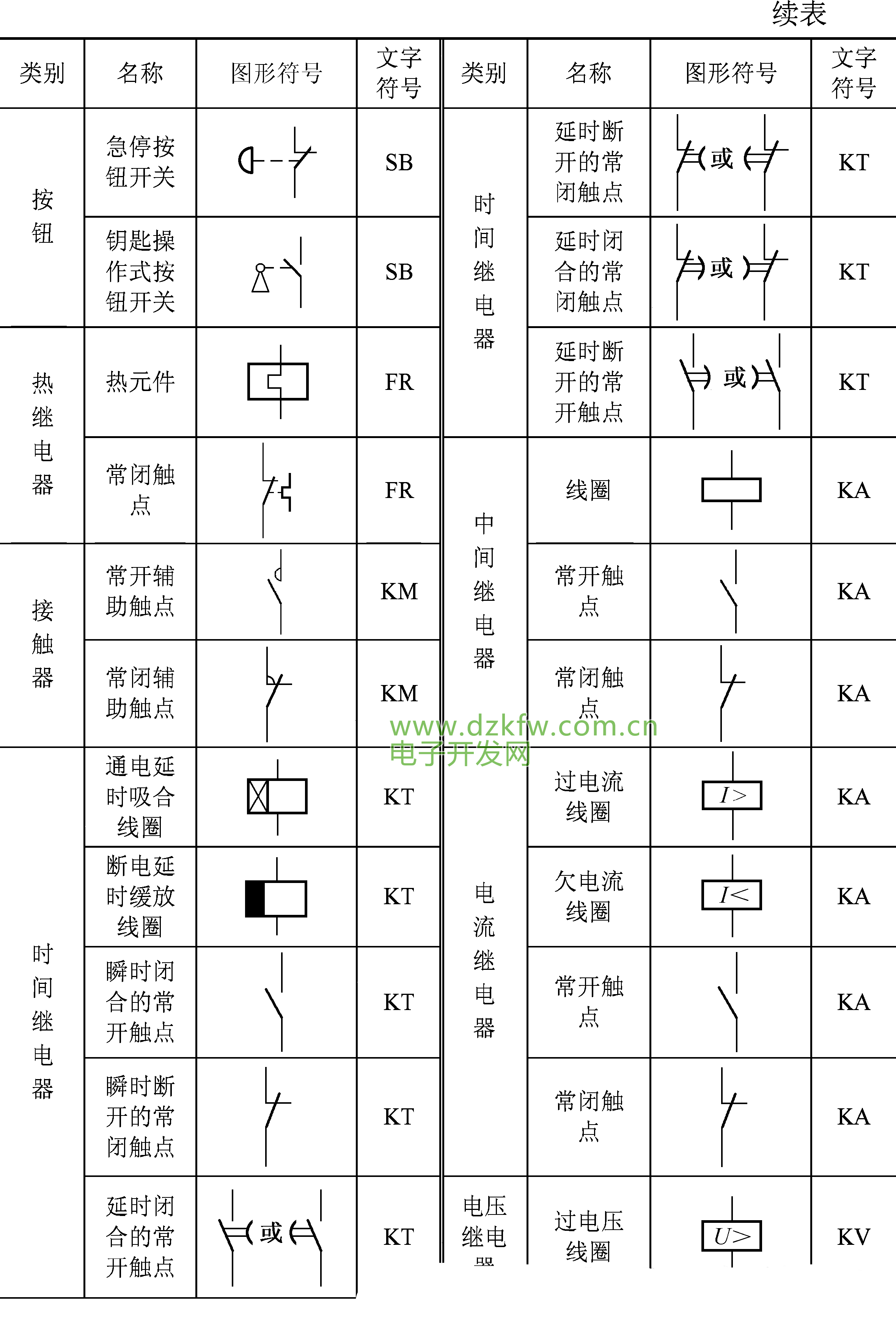

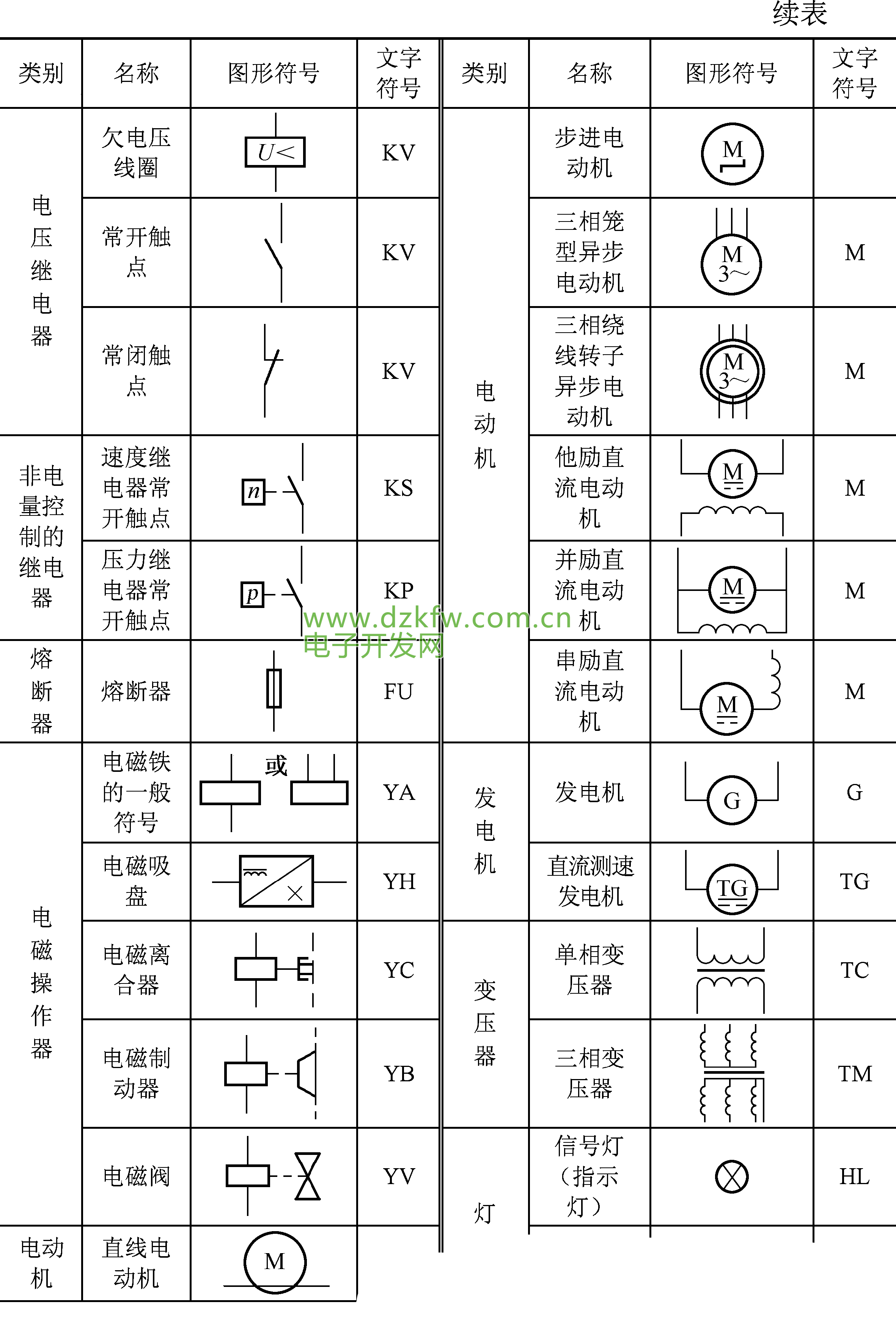

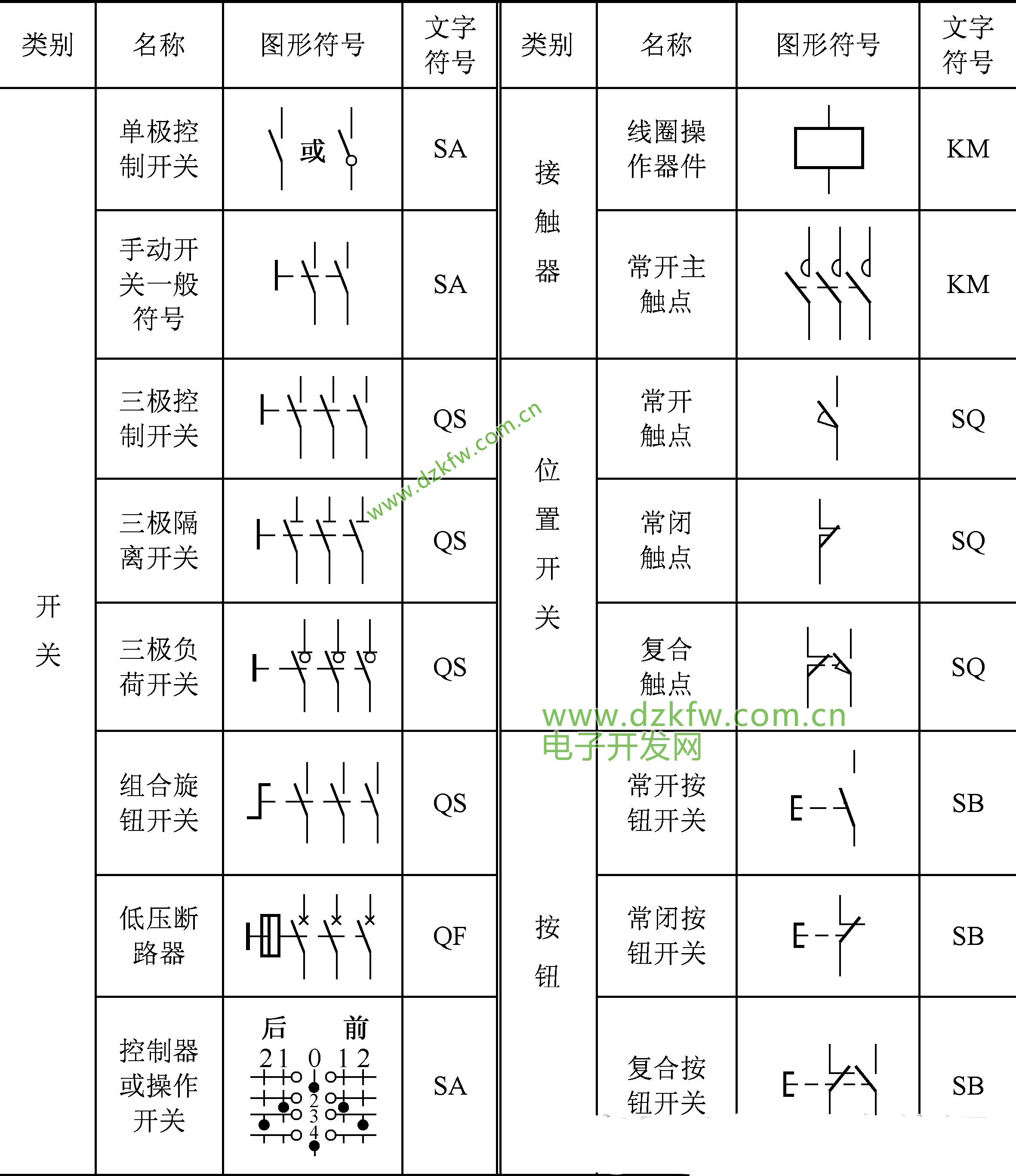

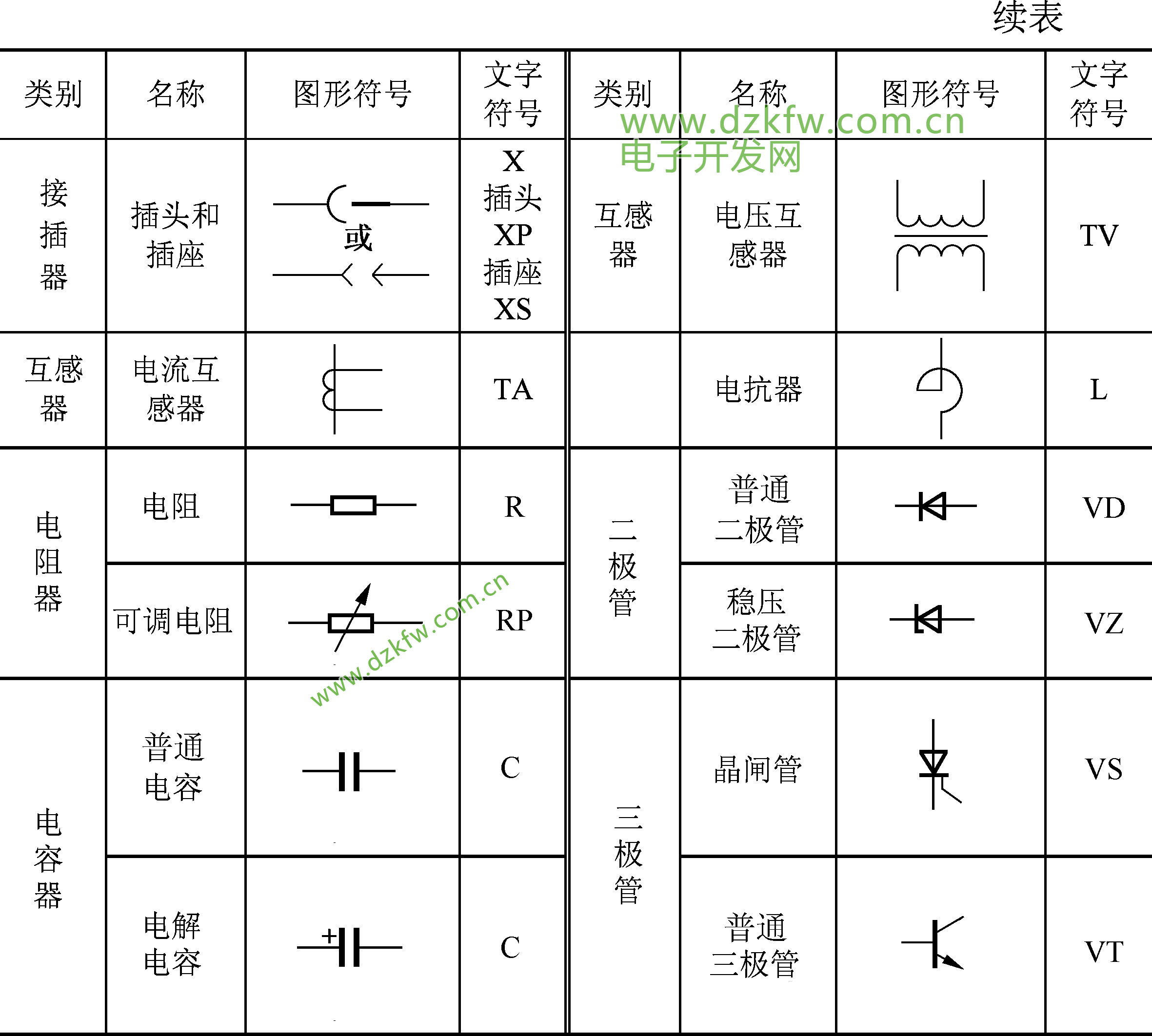

很多新手朋友問我：怎么看電路圖呢？今天談幾點技巧，首先我們要認識常見電氣元件對應的字母符號和圖形符號，同時還要了解這些電氣元件的結構和工作原理。比如交流接觸器，它的字母符號是KM，它的觸點分為三部分：主觸點、輔助觸點、線圈，所以它的圖形符號就有三種，同時我們要知道交流接觸器線圈得電的時候，它的主觸點和輔助觸點同時動作，三組主觸點閉合接通主回路，輔助常開觸點閉合，輔助常閉觸點斷開。
