電氣圖是用來闡述電氣工作原理，描述電氣產品的構造和功能，并提供產品安裝和使用方法的一種簡圖，主要以圖形符號、線框或簡化外表，來表示電氣設備或系統中各有關組成部分的連接方式。
看圖方法：

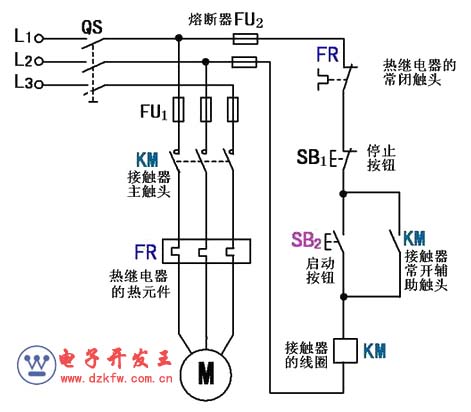

1、看主回路。
2、在看控制回路。控制回路要求是從上到下，從左到右。
3、看圖前必須搞清楚各電器符號含義才能方便看圖。


看主電路的步驟
第一步：看清主電路中用電設備。用電設備指消耗電能的用電器具或電氣設備，看圖首先要看清楚有幾個用電器，它們的類別、用途、接線方式及一些不同要求等。
第二步：要弄清楚用電設備是用什么電器元件控制的。控制電氣設備的方法很多，有的直接用開關控制，有的用各種啟動器控制，有的用接觸器控制。
第三步：了解主電路中所用的控制電器及保護電器。前者是指除常規接觸器以外的其他控制元件，如電源開關（轉換開關及空氣斷路器）、萬能轉換開關。后者是指短路保護器件及過載保護器件，如空氣斷路器中電磁脫扣器及熱過載脫扣器的規格、熔斷器、熱繼電器及過電流繼電器等元件的用途及規格。一般來說，對主電路作如上內容的分析以后，即可分析輔助電路。
看輔助電路的步驟
第一步：看電源。首先看清電源的種類．是交流還是直流。其次．要看清輔助電路的電源是從什么地方接來的，及其電壓等級。電源一般是從主電路的兩條相線上接來，其電壓為380V。也有從主電路的一條相線和一零線上接來，電壓為單相220V；此外，也可以從專用隔離電源變壓器接來，電壓有140、127、36、6.3V等。輔助電路為直流時，直流電源可從整流器、發電機組或放大器上接來，其電壓一般為24、12、6、4.5、3V等。輔助電路中的一切電器元件的線圈額定電壓必須與輔助電路電源電壓一致。否則，電壓低時電路元件不動作；電壓高時，則會把電器元件線圈燒壞。
第二步：了解控制電路中所采用的各種繼電器、接觸器的用途，如采用了一些特殊結構的繼電器，還應了解他們的動作原理。
第三步：根據輔助電路來研究主電路的動作情況。
第四步：研究電器元件之間的相互關系。電路中的一切電器元件都不是孤立存在的而是相互聯系、相互制約的。這種互相控制的關系有時表現在一條回路中，有時表現在幾條回路中。
第五步：研究其他電氣設備和電器元件。如整流設備、照明燈等。
