有關繼電器使用注意事項，分類繼電器的觸點注意事項、線圈的注意事項，以及在使用繼電器的過程中，考慮觸點的負載、電壓、觸點保護及線圈輸入、線圈電壓等問題。

繼電器使用注意事項

在選定繼電器并了解其特性的同時，還需要了解一些使用上的注意事項，以確保繼電器的可靠工作。

繼電器在使用注意事項：

a)、繼電器的使用應盡量符合產品說明書所列的各個參數范圍。

b)、額定負載和壽命是一個參考值，會根據不同的環境因素、負載性質與種類而有較大不同，因此最好在實際或模擬實際的使用中進行確認。　　

c)、直流繼電器盡量使用矩形波控制，交流繼電器盡量使用正弦波控制。

d)、為了保持繼電器的性能，請注意不要使繼電器掉落或受到強沖擊。掉落后的繼電器建議不再使用。

e)、繼電器盡量使用于常溫常濕，灰塵和有害氣體少的環境中。有害氣體包括含硫類、硅類和氧化氮類等等的氣體。

f)、對于磁保持繼電器，在使用前應先根據需要將置于動作或復歸位置。線圈施加電壓時要注意極性、脈沖寬度。

g)、對于極化繼電器，請注意其線圈電壓的極性(＋、－)。

除此之外還有其它注意事項，以下將大致參照“表2繼電器的選用原則”的順序逐一說明。

一、觸點的注意事項

觸點是繼電器中最重要的結構件，觸點的使用壽命受觸點材料、觸點上的電壓及電流值（特別是接通時及斷開時的電壓、電流波形）、負載種類、切換頻率、環境情況、接觸形式、觸點回跳現象等的影響，觸點失效多以觸點的材料轉移、粘連、異常消耗、接觸電阻增大等故障現象出現，使用時需要注意。

為更好的使用繼電器，請參考以下記述的有關觸點的注意事項。

1.1 負載： 一般在產品說明書中記載了阻性負載的大小，但只有這些是不夠的，應該在實際的觸點電路里進行試驗確認。
產品說明書中記載的最小負載并非繼電器可以可靠切換的標準下限值，這個值由于通斷頻率、環境條件、被要求的接觸電阻的變化、絕對值的不同，可靠程度是不同的。

1.1.1 電壓：觸點電路的電壓，在斷開感性電路時存在大于電路電壓的反向電壓，該電壓越高能量越大，導致觸點的消耗量和材料轉移量也增大，所以需要注意繼電器觸點所控制負載的類型和大小。

同樣電流下，繼電器能可靠切換的直流(DC)電壓值要比交流(AC)電壓值要低得多，因?yàn)榻涣麟娏鞔嬖诹泓c(diǎn)（電流為零的點），產生的電弧容易熄滅，而對于直流，產生的電弧只能在觸點間間隙達到一定值以后熄滅，使得電弧持續的時間較交流情況變得更長，加劇觸點的消耗和材料轉移。

1.1.2 電流：觸點閉合和斷開時沖擊電流對觸點的影響很大。例如負載為電動機或者指示燈的時候，閉合時的沖擊電流越大，觸點的消耗量和材料轉移量就越多，更易導致觸點粘接而不能斷開，請?jiān)趯?shí)際使用時進行確認。

1.2 使用上的注意事項：指接觸的觸點間電阻和與觸點相連的簧片及引出端的導體電阻之和的總電阻。一般以“m*”表示。除非說明書中另有說明，一般觸點負載小于1A的繼電器用6Vd.c.，0.1A測量接觸電阻，觸點負載大于1A的繼電器用6Vd.c.，1A測量接觸電阻。

1.2.1 避免同一繼電器既通斷大負載又通斷小負載： 因?yàn)橥〝噍^大負載時易產生觸點飛濺物，它們會附著于通斷微小負載的觸點上，導致觸點故障，因此，請避免同一繼電器既通斷大負載和又通斷小負載。若不得不這樣使用時，在安裝時請將通斷微小負載的觸點置于通斷較大負載的觸點的上方，但繼電器的可靠性會受到影響。

1.2.2 兩組觸點并聯的注意事項：兩組觸點并聯時可以提高接通的可靠性，但不能提高負載的能力，因?yàn)閮山M觸點不可能同時打開或閉合。

1.2.3 關于觸點動作與交流負載相位同步的問題： 繼電器觸點動作與所切換負載的交流電源相位同步時，如果觸點總是在負載電壓較高時接通或斷開，如圖，會增加觸點的粘接或材料轉移，從而引起繼電器過早失效，請?jiān)趯?shí)際使用中確認是否用隨機相位通斷。用計時器、微型計算機等驅動繼電器時，有電源相位同步的情況。

圖1

1.2.4 高溫下的電耐久性：繼電器在高溫下使用時，電耐久性會比常溫下使用要低，所以請?jiān)趯?shí)際使用中進行確認。

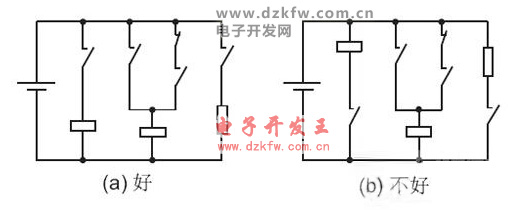

1.2.5 多組觸點與負載的連接：在有多組觸點時，請把觸點盡量排列在電源的同一極，負載在電源的另一極，如圖2(a)，這樣可以防止觸點與觸點間存在電壓差造成觸點間短路的可能。避免象圖2(b)那樣接線。

圖2

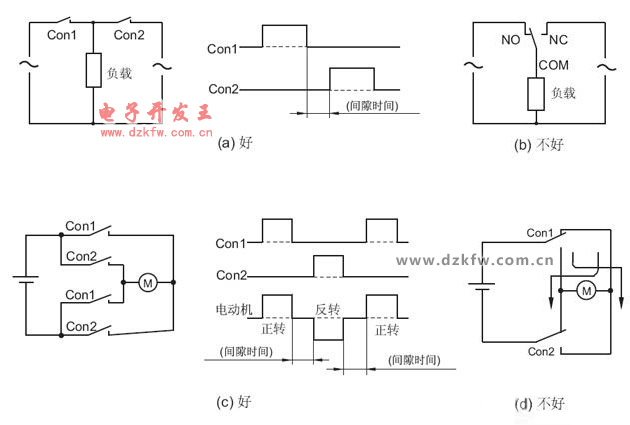

1.2.6 應避免因觸點粘接、電弧導致的短路：在電路中，應考慮以下幾點(參見圖3)：

1) 一般繼電器的觸點間隙都比較小，應考慮到可能由于觸點間電弧引起短路的情況。請不要使用圖3(b)的電路。推薦使用圖3(a)所示電路，并在觸點Con1和Con2動作之間設定一定的間隔時間。

2) 應考慮在觸點間粘接或錯誤動作造成短路時，也不應產生過電流，造成電路超負荷或燒損。

3) 注意不要使用圖3(d)所示的用兩組轉換觸點構成電動機正、逆轉電路。推薦使用圖3(c)所示電路，并在觸點Con1和Con2動作之間設定一定的間隔時間。

圖3

1.2.7 避免觸點組間短路：由于電氣控制設備的小型化使得控制用元器件也趨于小型化，因此在使用有多組觸點繼電器時，請注意負載的種類及各組觸點間的電壓差情況，推薦各組觸點間最好不要存在過大的電壓差，以避免觸點組間短路。

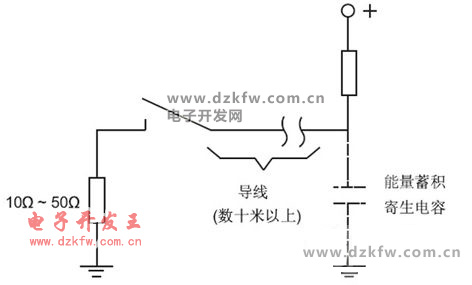

1.2.8 使用長導線時的注意點： 在繼電器觸點電路中，使用數十米以上的長導線時，由于導線內有寄生電容量存在，會產生沖擊電流，請?jiān)谟|點電路上串聯電阻(約10Ω ~ 50Ω)，如圖4。

圖4

1.2.9 磁保持繼電器觸點的注意事項：在出廠時，一般磁保持繼電器均設置為復歸狀態，但在運輸時或繼電器安裝時由于受到?jīng)_擊等可能會變?yōu)閯?dòng)作狀態，所以建議使用時(電源接入時)根據需要把它設置為必要的狀態。

1.3 觸電保護

1.3.1 沖擊電流和反向電流：接通電動機、電容、螺線管和燈負載時，會引起數倍于穩態電流的沖擊電流。

斷開螺線管、電動機、接觸器等感性負載時，會引起數百 ~ 數千伏的反向電壓。一般常溫常壓下空氣的臨界絕緣破壞電壓是200 ~ 300V，所以如果反向電壓超過此值的時候，在觸點間就會產生放電現象。

沖擊電流和反向電壓均會使觸點受到很大損害，明顯縮短繼電器的使用壽命，因此適當?shù)氖褂糜|點保護電路，可以提高繼電器的使用壽命。

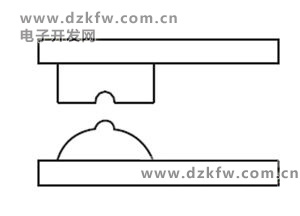

1.3.2 觸點的材料轉移現象：觸點的材料轉移現象是指一方的觸點材料轉移到另一方的觸點上，材料轉移嚴重時肉眼可見觸點表面的凹凸情況，如圖5，這種凹凸易造成觸點粘接。

圖 5

一般，觸點的材料轉移是由于大電流的單向流動或者容性負載的沖擊電流造成，多發生在直流電路，一般表現為陽極凸、陰極凹的形狀。因此適當使用觸點保護電路、或使用抗材料轉移較好的AgSnO觸點，可緩解觸點的材料轉移現象。對于大容量的直流負載（數A ~ 數十A），必須在實際應用中試驗確認。

1.3.3 觸點的保護電路：一般感性負載比電阻性負載更容易使觸點受到損傷，如果使用適當?shù)谋Ｗo(hù)電路可以使感性負載對觸點的影響與電阻性負載基本相當，但請注意如果不正確使用，可能會產生反效果。

1.3.4 安裝保護元件時的注意事項：在安裝二極管、C-R、壓敏電阻等保護元件時，必須在負載或者觸點的旁邊安裝。如果距離過遠，保護的效果將會不理想。推薦在50cm以內安裝。

二、線圈的注意事項
給線圈施加額定電壓是使繼電器的工作正常的基礎。僅施加超過動作電壓的電壓時，繼電器雖然可以工作，但是考慮到電源電壓變動、溫升等引起的變化，會影響繼電器的正常工作，所以必須向線圈施加額定電壓。

2.1 類型

2.1.1 交流動作型（以下簡稱為AC型）：一般AC型繼電器的工作電壓基本上都是50Hz (或60Hz)的工頻電壓，建議盡量選用產品說明書上所列出的標準電壓規格的產品，如果需要其它電壓規格時，請與宏發技術人員聯系確定。

對于AC型繼電器，因伴有渦流損失、磁滯損失和線圈效率降低等因素，所以其溫升一般比DC型高。在超出額定電壓±10%時，易產生蜂鳴聲，所以請注意電源電壓的變動。

對于AC型繼電器，線圈斷電時，供電回路中不能有殘留的直流分量電壓，否則有可能導致繼電器不能正常釋放。而且殘留的交流分量電壓盡可能接近0VAC，否則有可能導致繼電器產生蜂鳴聲。

2.1.2 直流工作型（以下簡稱為DC型）：一般DC型繼電器分多為電壓驅動型，建議盡量選用產品說明書上所列出的標準電壓規格的產品，如果需要其它電壓規格時，請與宏發技術人員聯系確定。

請確認說明書上各繼電器線圈的電壓極性，如果附加了抑制用二極管或顯示用器件時，一旦線圈的電壓接反，會引起繼電器動作不良，或附加器件動作不正常，甚至?xí)�引出電路短路，請注意�?/P>

另外，對于極化繼電器，如果線圈上施加的電壓的極性與說明書規定的相反，則繼電器不會工作。

2.2 線圈輸入電源

2.2.1 交流線圈的輸入電源：：為了使繼電器穩定工作，請向線圈施加額定電壓。如果向線圈施加(連續施加)不能使繼電器完全動作的電壓時，線圈會異常發熱，致使線圈異常損耗。

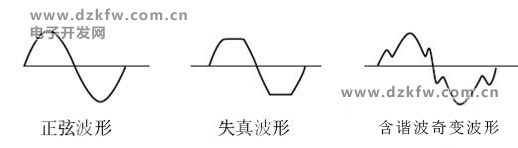

AC型繼電器的電源電壓最好是正弦波形(sine curve)，因?yàn)樵谡�弦波形的情況下交流線圈能較好的抑制蜂鳴聲，如果波形失真或畸變時，則這種抑制功能不能得到很好的發揮。圖6顯示了幾種常見波形的例子。

圖6

如果在繼電器的驅動電路上連接有電動機、螺線管、變壓器等器件，當這些器件工作時，繼電器線圈上的電壓會降低，導致繼電器的觸點會發生抖動，從而引起觸點的粘接、異常損耗、或不通。使用小型變壓器時或沒有充裕容量的變壓器做電源而配線又較長時，或家庭用、商店用等配線較細時，也會出現類似線圈電壓降低的現象。如果發生類似故障，請使用同步示波器等進行檢測和正確調整。

如果采用電動機等變動較大的負載，請根據用途將線圈的驅動電路和電力電路分開。
如果交流繼電器不能穩定工作時，可將交流變換為直流，然后選用適當?shù)闹绷骼^電器。

2.2.2 直流線圈的輸入電流：為了穩定工作，DC型繼電器的線圈兩端所加電壓推薦使用波紋變化率小于±5%的線圈額定電壓，否則繼電器會工作不穩定，引起觸點的粘接或異常損耗，特別是在繼電器的驅動電路上連接有電動機、螺線管、變壓器等器件時，這種情況更明顯。

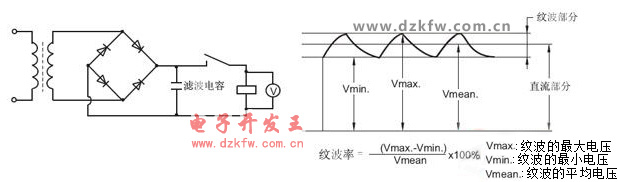

作為DC型繼電器的電源，有蓄電池、帶濾波電容的全波(如圖7)或者半波整流電路等，這些不同的電源種類會影響繼電器的動作特性，所以請?jiān)趯?shí)際使用中進行試驗確認。

圖7

2.3 線圈的最大允許電壓：線圈的最大允許電壓除了受限于線圈溫升和線圈漆包線絕緣層材料的耐熱溫度(一旦超出耐熱溫度，線圈會發生局部短路，甚至燒壞)之外，還受到絕緣材料的熱變形、老化的影響。特別是不能損壞其它機器、危害人體安全或引起火災，因此要限制在一定的范圍之內。所以請不要超出說明書中規定的值。
最大允許電壓是可以加到繼電器線圈上的電壓的最大值，而不是允許連續施加的值。

2.4 線圈溫升

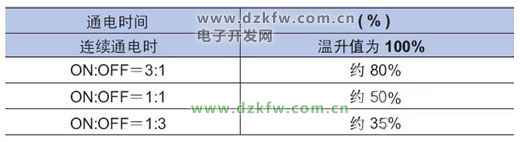

2.4.1 溫升：在繼電器動作過程中，線圈會發熱使其溫度升高。一般在接通時間為2分種以下的脈沖電壓下使用時，線圈溫升值與接通(ON)時間、及接通與斷開(OFF)的比例有關，各種繼電器基本相同，參見表1。

表1

2.4.2 線圈溫升引起的動作電壓的變化：線圈的溫度上升會造成線圈電阻的增加，動作電壓也會相應升高。銅線的電阻溫度系數為每1℃約升高0.4%，線圈電阻會按這個比例增加。產品說明書中規定的動作電壓、釋放電壓和復歸電壓均是在溫度為23℃時的值。

在線圈溫度高于23*時，有時動作電壓會超出說明書的規定值，請?jiān)趯?shí)際使用中進行試驗確認。

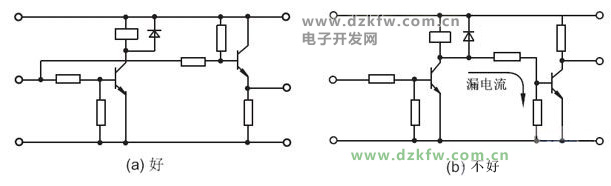

2.5 漏電流：在電路設計時，請注意避免在繼電器不工作時有漏電流流過線圈，如圖11所示。

圖11

2.6 線圈施加電壓和動作時間：AC型繼電器根據給線圈施加電壓時相位的不同，動作時間上會有偏差。 DC型繼電器，雖然提高給線圈施加的電壓，繼電器的動作時間會適當加快，但觸點閉合時的回跳也會變大，在額定負載下工作或沖擊電流大的情況會引起壽命降低或者觸點的粘接，所以需要注意。

2.7 幾只繼電器的串并聯使用：指在單位時間內繼電器動作和釋放的循環次數。

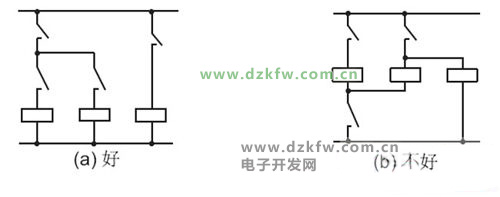

幾只繼電器構成串并聯電路時，請注意避免因旁通電流和漏電流而引起誤動作，如圖12

2.8 線圈應避免施加漸增電壓：一般繼電器在動作過程中，存在觸點壓力變化、觸點抖動和接觸不穩定等階段，當在線圈上施加的電壓是逐漸增加時，會使這一不穩定階段的時間變長，影響繼電器的使用壽命。為了盡量減少這種情況對繼電器的影響，請盡量使用階躍電壓(采用開關電路)給線圈供電。

2.9 電源線較長時的注意事項：如果電源線較長時，請務必在測量繼電器線圈兩端的電壓后，(電工技術之家 www.dgjs123.com)根據施加額定電壓的原則選用繼電器。
如果在與動力線等并行進行長距離配線時，當線圈電源斷開時，線圈兩端會由于電線的寄生電容產生電壓，造成釋放不良，在這種情況下，請?jiān)诰�圈兩端連接旁路電阻。

2.10 長年連續通電：線圈長期連續通電時，由于線圈自身發熱會促使線圈絕緣材料的老化、特性劣化，因此，在這種情況下，請使用磁保持型繼電器。必須使用單穩態繼電器時，請使用不易受外部環境影響的密封型繼電器，并采用適當保護電路以防止萬一接觸不良或斷線時造成損失。

2.11 小頻率通斷：通斷頻率低于1個月1次時，請定期檢查觸點接通情況。長期不通斷觸點時，觸點表面可能會生成有機膜造成觸點接觸不良。

2.12 線圈電蝕：繼電器長期放置在高溫、高濕的環境中或者連續通電時，如果將線圈接地容易使線圈被電蝕而引起斷線，所以請盡量不要將繼電器線圈接地。如果線圈不得不接地，請將繼電器線圈端的控制開關設置在線圈的正極端。

2.13 磁保持繼電器線圈的注意事項

2.13.1 線圈電壓：請確認線圈上施加電壓的方向是否正確，否則繼電器可能不動作。
由于磁保持繼電器的特性，不允許給線圈長期施加電壓，以防止繼電器過熱燒毀。

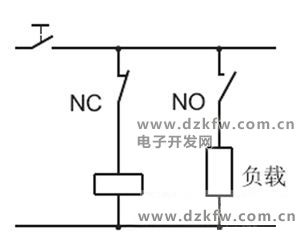

2.13.2 繼電器的自鎖：請避免使用繼電器自己的常閉觸點切斷自己的線圈，這樣會因繼電器動作的不穩定性造成故障，如圖13。

圖13

2.13.3 并聯幾只繼電器使用的注意事項：當磁保持繼電器線圈與其它繼電器線圈或螺線管并聯時，請?jiān)黾佣�極管防止反向電壓影響繼電器的正常工作。

2.13.4 動作、復歸時的最小脈沖寬度：為了使磁保持繼電器動作或者復歸，請?jiān)诰�圈上施加超過說明書規定的動作或復歸時間5倍以上時間的矩形額定電壓，之后進行操作確認。如果脈沖寬度達不到上述要求，請?jiān)趯?shí)際使用中進行試驗確認。
