電工朋友們應該都知道接觸器，那你完全了解接觸器嗎？今天小編給大家講解一下接觸器的內容，讓大家能快速掌握接觸器的使用與選型。接觸器是一種用來接通或切斷交流、直流主電路和控制電路的自動控制電器，接觸器作為執行元件，用于接通、分?jǐn)嗑�路、或頻繁的控制電動機等設備運行。一般以小電流或小電壓控制大電流或大電壓，接觸器的控制對象除了電動機，也用于其他電力負載，如電熱器，電焊機，照明設備等等。接觸器分為交流接觸器和直流接觸器，應用于電力、配電與用電場合，適用于頻繁操作和遠距離控制，是自動控制系統中的重要元件之一。

一、接觸器的知識：

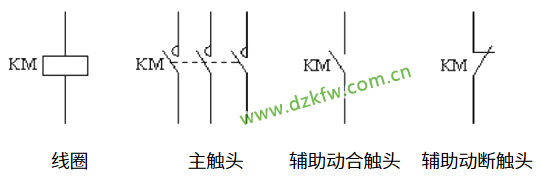

交流接觸器的觸點主要分為三部分：主觸頭、輔助觸頭和線圈，其圖形符號如下圖。主觸頭用于控制主電路的通斷，輔助觸頭和線圈用于控制電路。

我們要對交流接觸器進行選型，首先得了解接觸器型號，我們以正泰的接觸器為例看一下：

CJ：交流接觸器；

X2：產品系列代號；

12：主觸頭額定工作電流；

后兩位數字：常開常閉數量，

10：1組常開0組常閉，01：0組常開1組常閉，11：1組常開1組常閉。

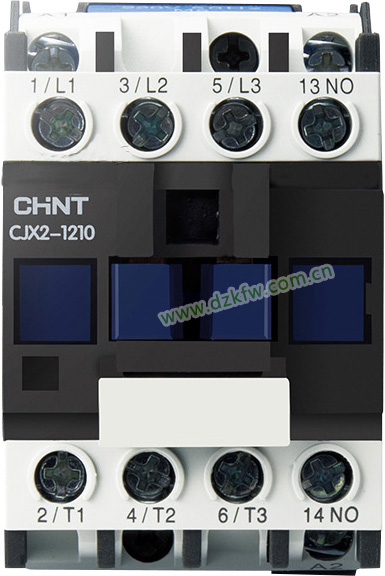

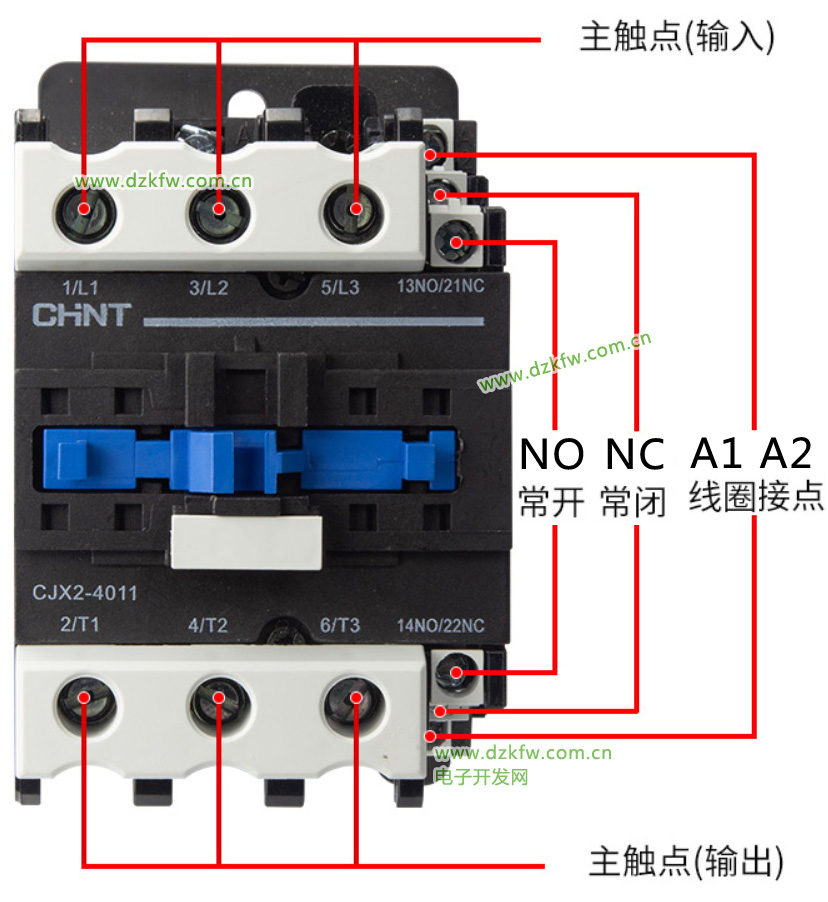

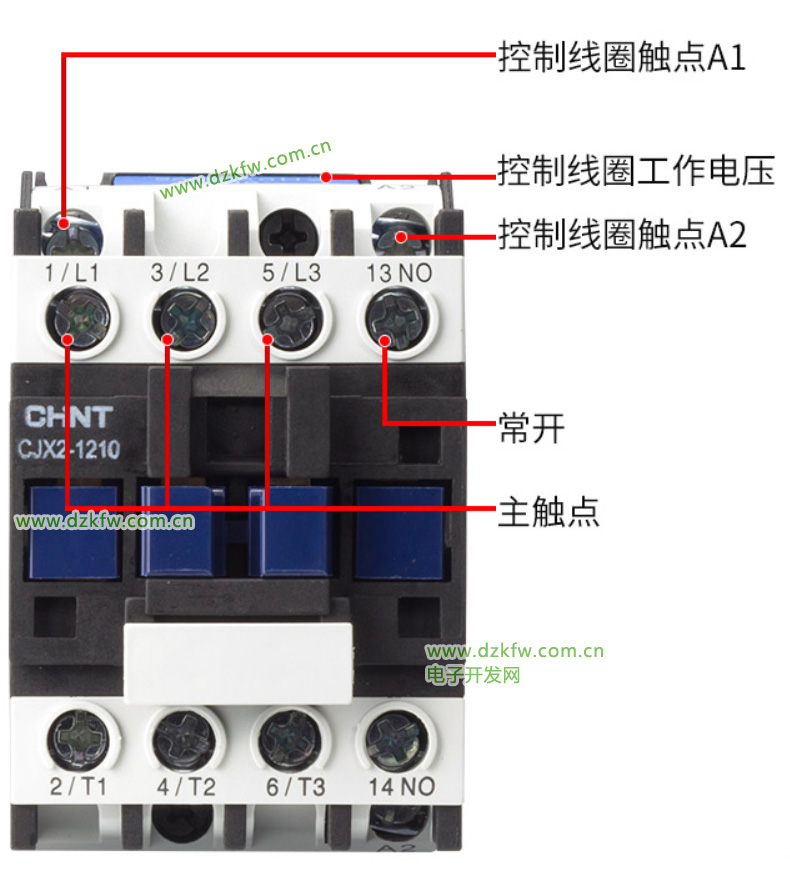

接觸器有六個主觸頭，其中的1L1、3L2、5L3為輸入端（入線孔），2T1、4T2、6T3為輸出端（出線孔），或者說負載端。

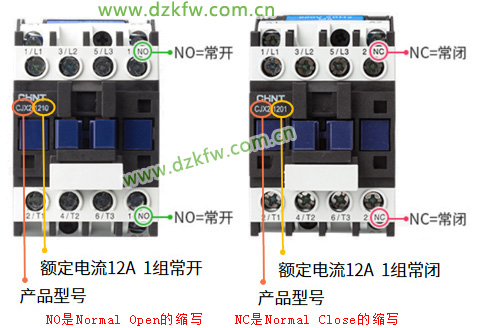

此外，接觸器還帶有輔助觸點，下圖左邊的接觸器中有一組常開輔助觸點NO（13和14），一組常閉輔助觸點NC（21和22），不過需要注意的是有些小型的交流接觸器只有一組輔助觸點。另外，交流接觸器線圈的2個觸點是A1和A2，一般來說是在接觸器的主觸點的稍下方的，如果接觸器上有2個A2，在運用的時候隨便接哪個都行，因?yàn)樗鼈儍?nèi)部是短接在一起的。

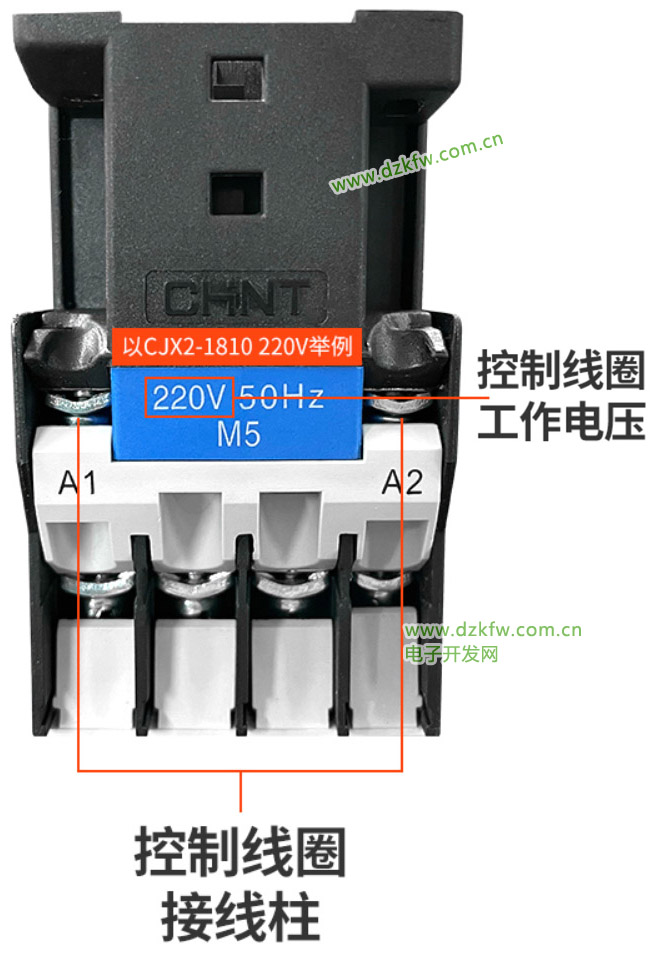

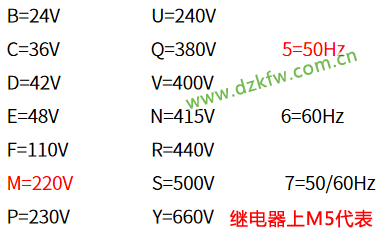

220V是控制線圈工作電壓或者說線圈電壓，一般來說有AC24/36/110/220/380等；50Hz指的是交流電頻率。字母對應線圈電壓，數字對應交流電頻率，具體的字母數字對照如下圖，M5指線圈電壓為220V，交流電的頻率為50HZ，使用的時候，線圈電壓一定要和控制電路的電源匹配哦。

接觸器的選用應按滿足控制設備的要求進行，除額定工作電壓與被控設備的額定工作電壓相同外，被控設備的負載功率、使用類別、控制方式、操作頻率、工作壽命、安裝方式、安裝尺寸以及經濟性等都是選擇的依據。

1、交流接觸器的電壓等級要和負載相同，選用的接觸器類型要和負載相適應；

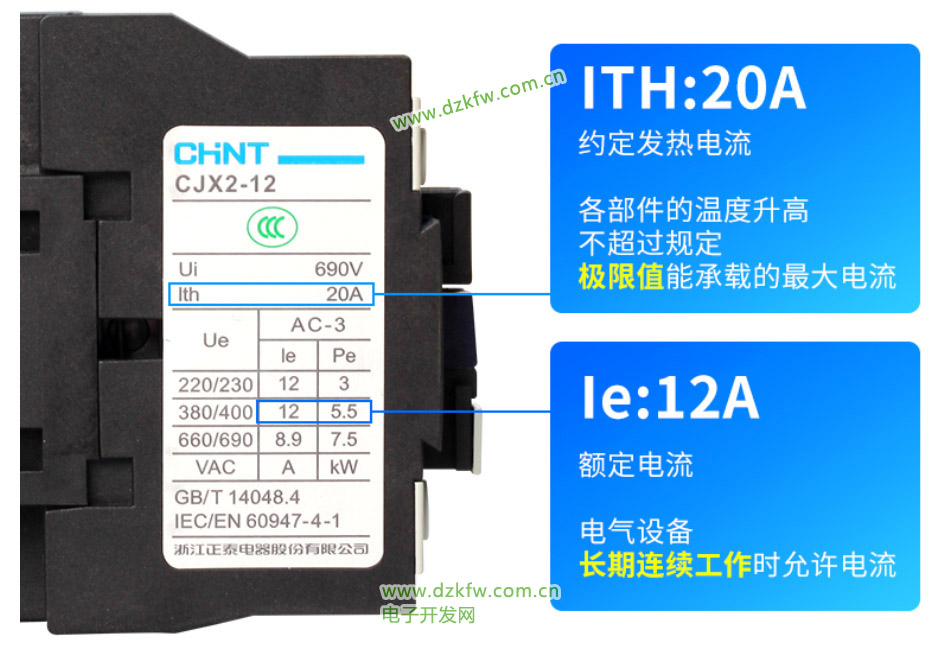

2、負載的計算電流要小于等于接觸器的額定工作電流，接觸器的接通電流大于負載的啟動電流，分?jǐn)嚯娏鞔笥谪?fù)載運行時分段選用電流，負載的計算電流要考慮實際工作環境和工況，對于啟動時間長的負載，半小時峰值電流不能超過約定發熱電流；

3、接觸器吸引線圈的額定電壓、電流和輔助觸頭數量、電流容量應滿足控制回路要求；

4、短路保護元件參數應該和接觸器參數配合選用，可參考接觸器和熔斷器的配合表。

220V電壓：一千瓦≈4.5A(1KW÷220≈4.5A)

例如：控制2KW電器用9A，CJX2-0910

380V電壓：一千瓦≈2A(1KW÷380V÷1.732÷功率因素≈2A)

例如：控制5KW電器用12A，CJX2-1210

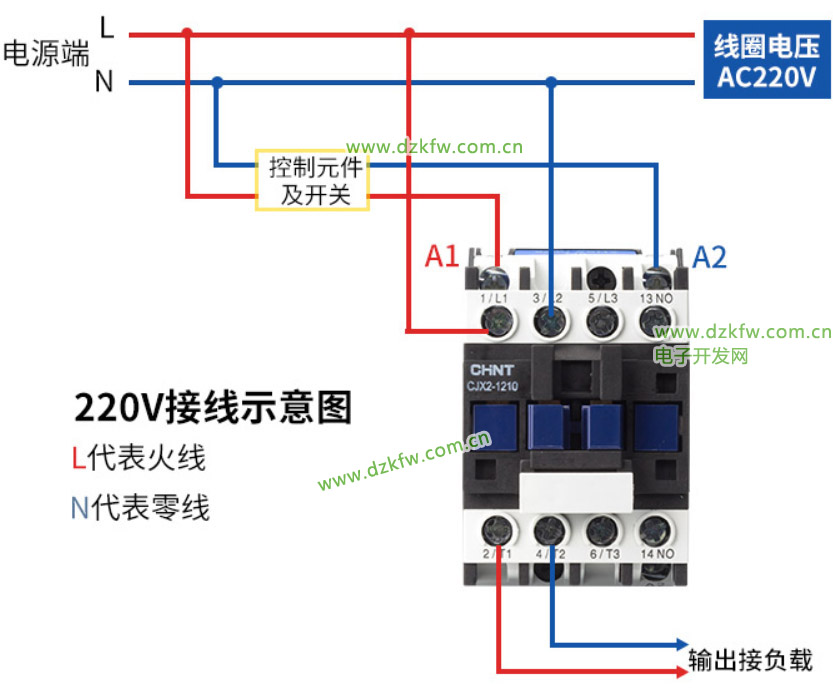

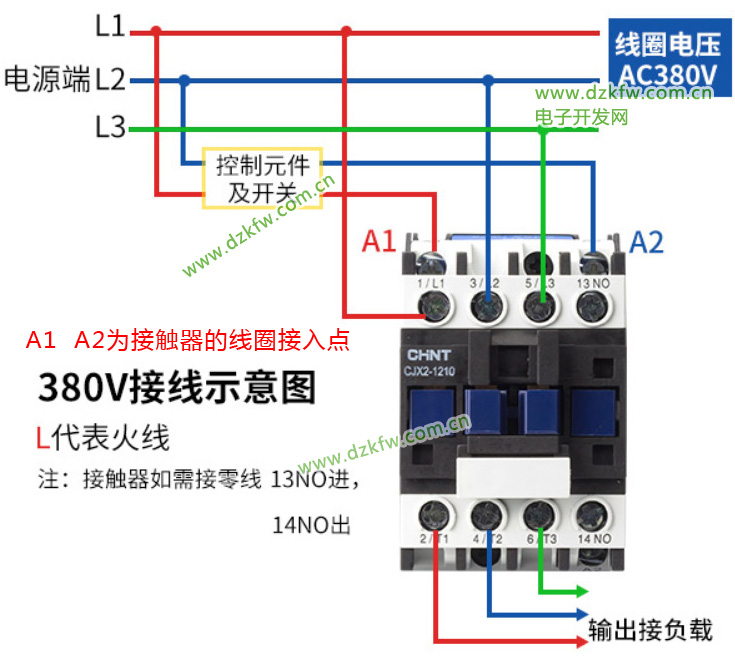

了解了交流接觸器的外形結構、接線端子、選型原則等，就可以對所選型的接觸器進行接線使用了~交流接觸器220V和380V的接線有所不同，具體接線如下圖，使用時照著接線就可以啦~

二、接觸器的故障原因分析

1.工作環境

環境有關，環境如果高溫、潮濕、腐蝕性氣體，會加速接觸器的觸點氧化，造成觸點接觸不良，從而加速接觸器損壞。在高溫潮濕的環境下，銅層容易被空氣中的氧化物反應，形成黑色的氧化銅層。這些氧化銅層增加了觸點表面的電阻，導致觸點的使用壽命縮短。

2.線圈故障

　　線圈的主要故障是由于所通過的電流過大以致過熱而燒毀。產生電流過大的原因通常是線圈絕緣損壞，或因機械損傷形成匝間短路或碰地，或因電源電壓過低，動、靜鐵心接觸不緊密都會使線圈電流過大、線圈過熱以致燒毀。

3.觸頭斷相

　　由于某相觸頭接觸不好或連接螺釘松脫，使電動機缺相運行。此時，電動機雖能轉動，但發出“嗡嗡”聲，出現這種情況，應立即停車檢修。

4.觸頭熔焊

　　按“停止”按紐，電動機不能停轉，有的還發出“嗡嗡”聲。這類故障是由于接觸器操作頻率過高、過載使用、帶負載側短路等，使得兩相或三相觸頭由于過載電流大引起熔焊現象。

5.相間短路

　　接觸器的正、反轉聯鎖失靈、或因誤動作使兩個接觸器同時投入而造成相間短路；或因接觸器動作過快，在轉換過程中發出電弧短路。

6.維護

　　定期檢查接觸器各部件工作情況；接觸器的可動部分不能卡住，活動要靈活，堅固件無松脫；觸頭表面部分與鐵心要保持清潔，如有油垢，要及時清洗。觸頭磨損嚴重時，應及時更換。
