變壓器是將兩組或兩組以上的線圈繞制在同一個線圈骨架上，或繞在同一鐵芯上制成的。通常情況下，把變壓器電源輸入端的繞組稱為初級繞組（又稱一次繞組），其余的繞組為次級繞組（又稱二次繞組），如圖2-1所示。

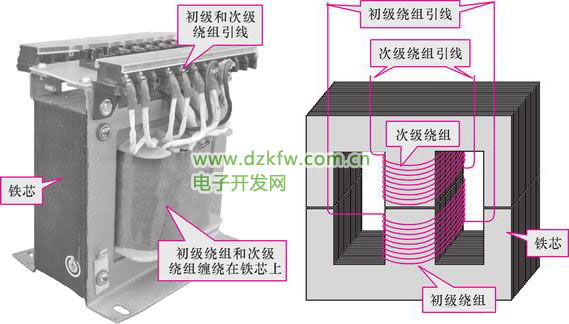

圖2-1　變壓器的內部結構

單相變壓器和三相變壓器的內部結構基本相同，均是由鐵芯（器身）和繞組兩部分組成，如圖2-2所示。繞組是變壓器的電路，鐵芯是變壓器的磁路，二者構成變壓器的核心即電磁部分。

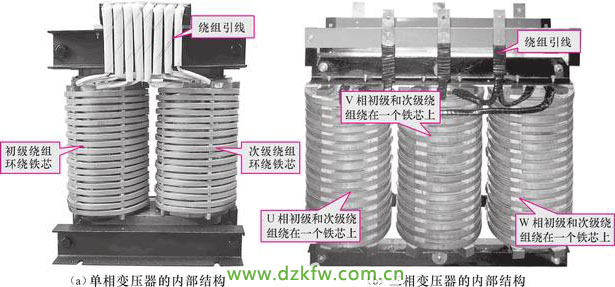

圖2-2　單相變壓器和三相變壓器的內部結構

常用的變壓器鐵芯有多種類型，典型的結構分別為口字形和日字形，如圖2-3所示。為了減小渦流和磁滯損耗，鐵芯通常選用磁導率較高、相互絕緣、厚度在0.35～0.5mm的硅鋼片疊合而成，有的變壓器鐵芯也選用高磁導率的坡莫合金、鐵氧體等材料制成。

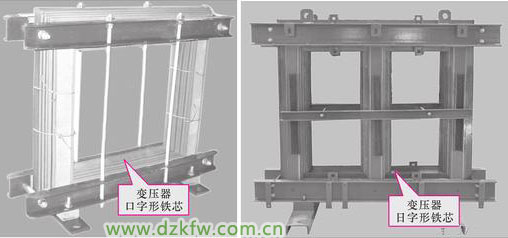

圖2-3　變壓器的兩種鐵芯,口字形鐵芯和日字形鐵芯

變壓器的線圈通常稱為繞組，相當于變壓器的電路部分。繞組是用絕緣良好的漆包線、紗包線或絲包線在鐵芯（骨架）上繞制而成的，如圖2-4所示。變壓器在工作時，電源輸入端的繞組為初級繞組（或稱一次繞組），電源輸出端的繞組為次級繞組（或稱二次繞組）。

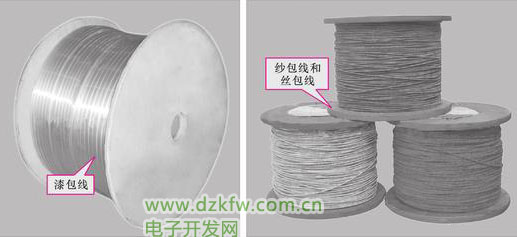

圖2-4　變壓器的繞組使用的漆包線

繞組相數不同，其繞組數也不同。單相變壓器的內部有2組繞組，而三相變壓器的內部有6組繞組，如圖2-5所示。

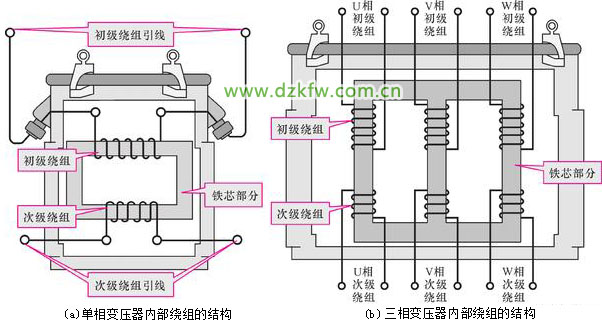

圖2-5　單相變壓器和三相變壓器內部繞組結構示意圖

變壓器的工作原理示意圖如圖2-6所示。變壓器的初級繞組和次級繞組相當于兩個電感器，當交流電壓加到初級繞組上時，在初級繞組上就形成了電動勢，產生出交變的磁場，次級繞組受到初級繞組的作用，也產生與初級繞組磁場變化規律相同的感應電動勢（電壓），于是次級繞組輸出交流電壓，這就是變壓器的變壓過程。

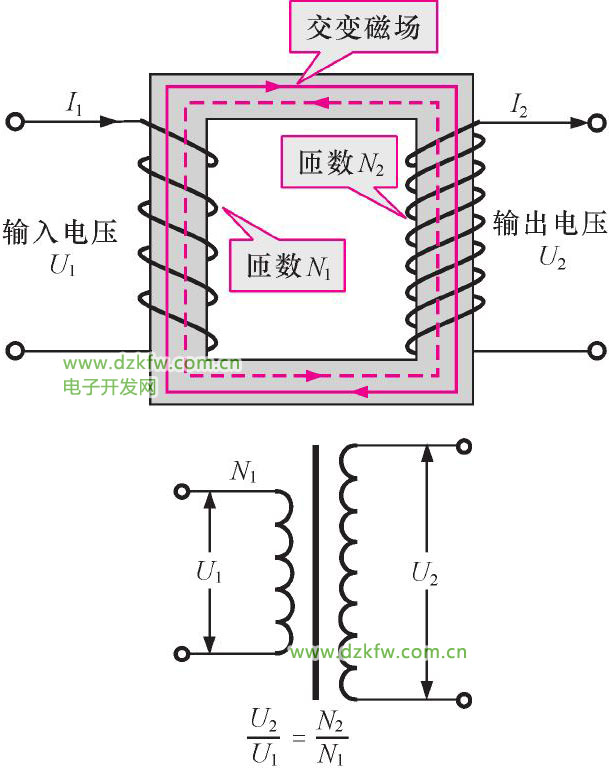

圖2-6　變壓器的工作原理示意圖

變壓器的輸出電壓和繞組的匝數有關，一般輸出電壓與輸入電壓之比等于次級繞組的匝數N2與初級繞組的匝數N1之比，即U2/U1=N2/N1；變壓器的輸出電流與輸出電壓成反比（I2/I1=U1/U2），通常降壓變壓器輸出的電壓降低，但輸出的電流增大了，具有輸出強電流的能力。
