天線廣泛應用于電信領域，任何一套無線系統都一定需要天線。無線電通信、廣播、電視、雷達、導航、電子對抗、遙感、射電天文等工程系統，凡是利用電磁波來傳遞信息的，都需要各種特制的天線以發送或接受信息數據。

一、認識天線基本知識

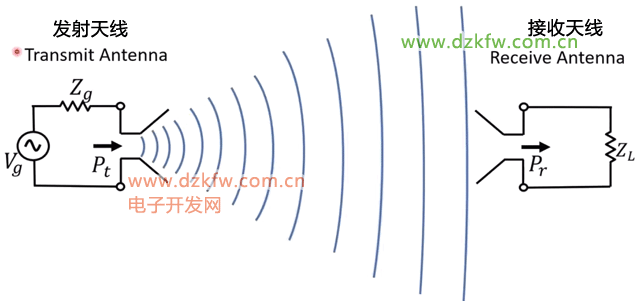

天線用于發射和接受能夠通過自由空間進行傳播的電磁波。發射天線是將傳輸?shù)诫娐范丝诘墓β首儞Q成電磁波，而接受天線是捕獲來自電磁波的功率，并將它提供給電路端口。簡單來說，天線就是能夠有效地向空間某特定方向輻射電磁波或能夠有效的接受空間某特定方向來的電磁波裝置。



1、無線電波介紹

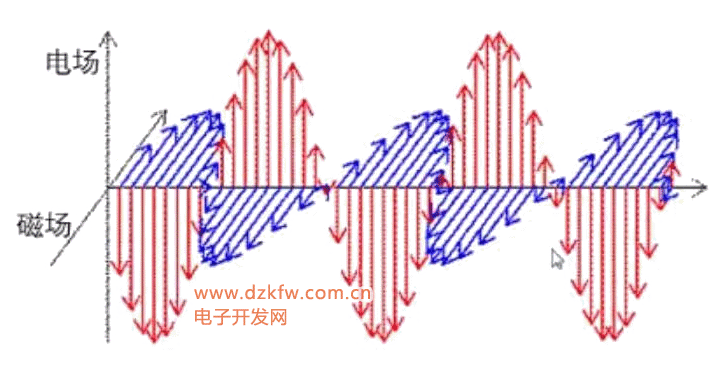

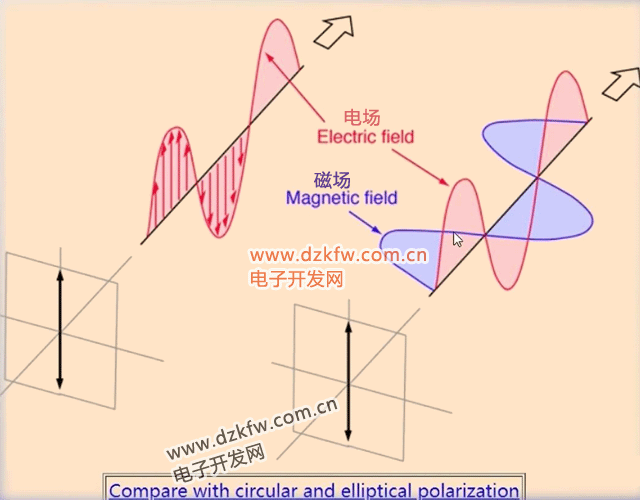

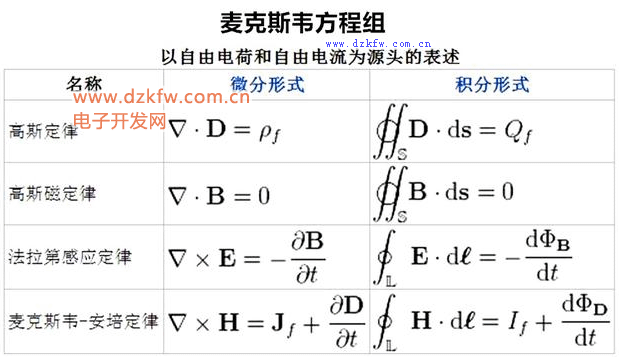

天線所發射或接受的無線電波是一種能量傳輸形式，即電磁波。在傳播過程中，電場和磁場在空間上相互垂直，同時這兩者又垂直于傳播方向。 電磁場三維圖： 電磁波傳播平面圖： 英國物理學家詹姆斯·克拉克·麥克斯韋在19世紀通過數學推導建立了一組描述電場、磁場與電荷密度、電流密度之間關系的偏微分方程。

它由四個方程組成：描述電荷如何產生電場的高斯定律、論述磁單極子不存在的高斯磁定律、描述電流和時變電場怎樣產生磁場的麥克斯韋-安培定律、描述時變磁場如何產生電場的法拉第感應定律。 1889年,赫茲為了證明了麥克斯韋的電磁波理論，利用振蕩電偶極子和共振電偶極子進行了許多實驗，結果證實了振蕩電偶極子能夠發射電磁波。 赫茲為了產生電磁波，使用了一個由兩個球形端子和一個火花間隙組成的振蕩電路。這個電路通過一個高壓感應線圈來供電，當感應線圈的開關關閉時，會在端子之間產生一個高壓脈沖，導致火花間隙放電，并形成一個振蕩電流。這個振蕩電流就相當于一個變化的電偶極子，根據麥克斯韋的理論，它會輻射出電磁波。赫茲為了檢測他產生的電磁波，使用了一個由一個環形導線和一個微小的火花間隙組成的接收器。這個接收器相當于一個諧振回路，當它接收到與它自身頻率相同或相近的無線電波時，就會在火花間隙處產生微弱的放電。

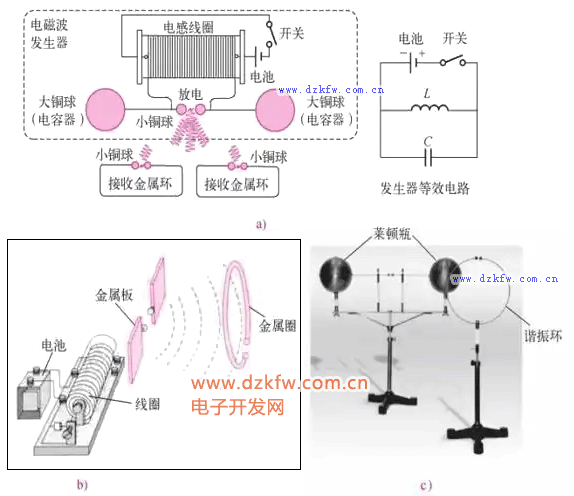

▲圖 赫茲用諧振環（金屬圈）檢驗電磁波的存在
a）赫茲的實驗裝置（電磁波發生器+接收器）原理圖 b）通電線圈產生電磁波
c）萊頓瓶（電容器）放電產生電磁波

輻射機理

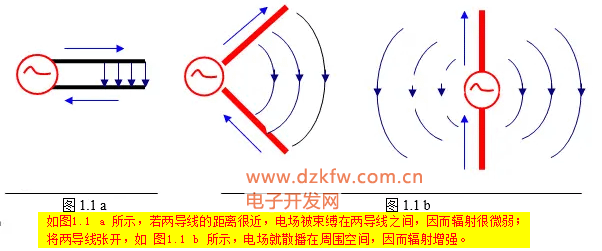

導線載有交變電流時，就可以形成電磁波的輻射，輻射的能力與導線的長短和形狀有關.如 圖1.1 a 所示，如由于兩導線的距離很近，且兩導線所產生的感應電動勢幾乎可以抵消，因而輻射很微弱。如果將兩導線張開，如 圖1.1 b 所示，這時由于兩導線的電流方向相同，由兩導線所產生的感應電動勢方向相同，因而輻射較強。當導線的長度L遠小于波長時，導線的電流很小，輻射很微弱。

必須指出，當導線的長度 L 遠小于波長 λ 時，輻射很微弱；導線的長度 L 增大到可與波長相比擬時，導線上的電流將大大增加，因而就能形成較強的輻射。
當導線的長度增大到可與波長相比擬時，導線上的電流就大大增加，因而就能形成較強的輻射。通常將上述能產生顯著輻射的直導線稱為振子。

2、天線中電磁波原理

作為發射器的天線，讓一定數量的電荷通過它流動，產生一個沿多個方向擴展的磁場，作為接受器的天線將受到該電磁場的影響，產生交流電流，該電流與電磁場頻率相似，因此與發射天線中電流相一致，從而實現信息傳輸。 安倍定律：安培定律是磁作用的基本實驗定律 ，它決定了磁場的性質，提供了計算電流相互作用的途徑。當電荷通過導體移動時，會產生一個磁場，也可以表示為磁通量，形成一個閉合電路且磁場有一個特定方向，而這個方向可以通過安培定則判斷。 法拉第-倫茲定律：當導體以某一速度運動穿過磁場時，導體內的自由電子將會感受到磁場力的作用，從而在導體兩端產生電勢差和電流。可以理解為變化的磁場產生電場，而恒定的磁場并不會產生電場。 根據以上分析，處于空間中的導體片，可變的磁場將令其產生一種交變電流，電荷交替的移動，從而產生電位差和相應的電場。有了電場，就有了磁場，有了磁場，就有了電場，如此循環，就有了電磁場和電磁波。我們把變化的電場產生的可變磁場稱為電磁場，由于磁場可以用特定的磁通量線描述，電場可由指向電位差的向量描述，我們可以將其隨時間在空間上的變化路徑，這樣可以得到兩個垂直的正弦波或余弦波。



二、天線工作原理

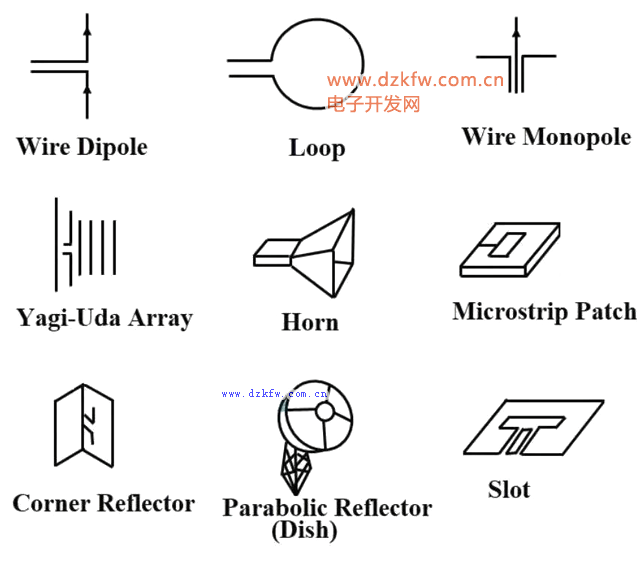

事實上，任何導體都可以接收電磁波，而任何振蕩電荷都可以做為天線輻射電磁波。天線是設計合理的結構、讓這種發射和接收的效果增強了而已。 當使用閉合線圈時，由電磁感應原理，通上交變電流將產生一個波動的磁場和電場，但這里的電磁場不能傳播出去，只在附近波動，但天線中，電磁波需要脫離激勵源并進行遠距離傳播。 無線電發射機輸出的射頻信號功率，通過饋線（電纜）輸送到天線，由天線以電磁波形式輻射出去。電磁波到達接收地點后，由天線接收下來（僅僅接收很小很小一部分功率），并通過饋線送到無線電接收機。天線實現導行波和空間波之間轉換，即電磁波和高頻電流的相互轉換實現了信息的傳遞。 當終端開路的平行雙導線上載有交變電流時，就可以發生電磁波的輻射，輻射的能力與導線的長度和形狀有關。 若兩導線的距離很近，電場被束縛在兩導線之間，因而輻射很微弱；將兩導線張開，電場就散播在周圍空間，因而輻射增強。當兩導線完全張開，導線上的電流方向完全相同時，電磁場輻射能力最強。 這種能產生顯著輻射的直導線，被稱為振子。兩臂長度相等的振子叫做對稱振子。每臂長度為四分之一波長、全長為二分之一波長的振子，稱半波對稱振子。將全波對稱振子折合成一個窄長的矩形框，并把全波對稱振子的兩個端點相疊，這個窄長的矩形框稱為折合振子。 振子不是一個完整的天線。振子是天線的核心部件，形態會隨天線的形態變化而變化。 不同通信系統中根據相應的需求設計了不同的天線，所以天線有多種類型：

1）有線天線，包括偶極子天線、螺旋天線、八木天線等多種線形排列的天線，使用細線建造的線狀通常增益較低，最常在低頻率下使用，且輕巧，易于設計和制造；

2）孔徑天線或面天線，電磁波在所在孔徑或特定區域以定向方式傳輸，包括矩形或圓形喇叭天線、拋物面天線，常用于微波或毫米波；

3）貼片天線或印刷天線，用于電子系統中，與集成電路一起嵌入電路板；

4）陣列天線，由不少于兩個天線單元規則或隨機排列并通過適當激勵獲得預定輻射特性的特殊天線，可以與任何類型天線一起使用。



三、天線的參數

天線的功能：

1：能量轉換功能，天線需要高效地將饋線系統傳播的導波能量轉換為電磁波能量。

2：方向性器件，發射天線能將能量定向地輻射到設定方向，接收天線只接收機設定方向的無線電波。

3：天線是極化器件，應能發射或接收規定極化的電磁波。

4：天線是饋線系統的負載，需要和饋線系統進行很好的阻抗匹配。

5：天線需要滿足電子系統工作頻段的要求。

天線最重要的參數可能是其能量如何聚焦。幾乎所有天線都以所需的模式或方向發射和接收無線電波。

1、輻射方向圖。通常指天線的遠場輻射特性，有平面和三維。

2、方向性。描述天線在某特定方向相對于全向輻射狀態的輻射功率強度，通常也指最大值。

3、增益。增益與方向性有密切關系，但其同時將天線損耗等因素考慮在內。在輸入相同功率的情況下，天線在最大輻射方向某一距離 r 處，相對于理想點源在r 處輻射強度的比值。

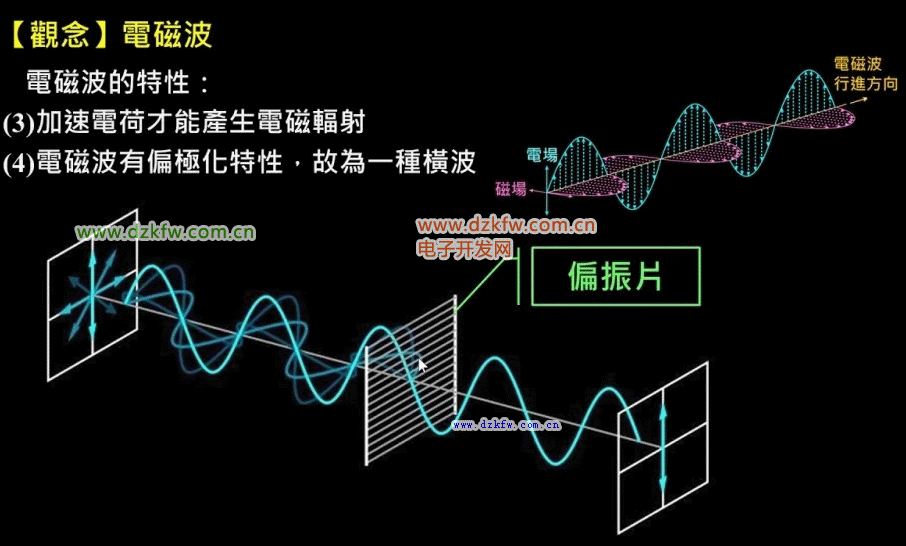

4、極化方式。描述天線工作方式，極化以電磁輻射電場分量的振蕩平面為基礎，射頻天線通常為線極化或圓極化天線。線極化天線通常為垂直極化或水平極化天線，而圓極化天線為左旋或右旋圓極化天線。

5、天線輻射效率：考慮天線損耗；天線效率：整體考慮，包括天線的導體、介質損耗等。
