關鍵字：分立元件功放電路圖

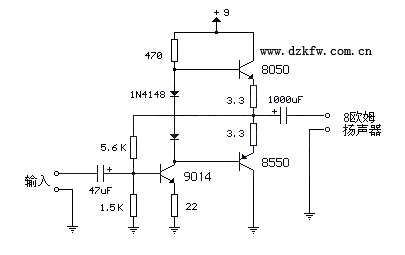

　　此功放電路如圖所示，輸入極（9014）的基極工作電壓等于兩輸出極三極管的中點電壓，一般為電源電壓的一半，這個電壓的穩定由輸出三極管的基極的兩個二極管控制。3.3歐姆電阻串聯在輸出三極管的發射極上，以穩定偏流。以減小環境溫度、不同器件（如二極管、輸出三極管）參數區別對電路的影響。當偏流增加時，輸出三極管發射極與基極間電壓會減小，以減小偏流。此電路輸入阻抗為500歐姆，在使用8歐姆揚聲器時，電壓增益為5。


用8550和8050制作一個袖珍功放Simple amplifier
　　電路在不失真輸出50mW的功率時，揚聲器上有約2V左右的電壓擺動。增加電源電壓可提高輸出功率，但此時應注意輸出晶體管散熱問題。在9V電源電壓時，電路耗電約30mA。制作時要注意兩個輸出功率管放大倍數應接近。其它器件參數可以參考圖示選擇。此電路適合于制作成耳機放大器或其它小功率放大器用。
