TDA7265雙聲道音頻功率放大集成電路,TDA7265 POWER AMPLIFIER

關鍵字：TDA7265,功放電路圖

TDA7265是由意法半導體(ST)生產的雙聲道音頻功率放大集成電路，適用于高檔電視和Hi-Fi放音設備等，具有靜音和待機功能。芯片集成兩路功能相同的音頻功放電路和過流保護、過熱保護、短路保護電路，以及其他一些輔助功能電路等。
TDA7265工作電源：士6V～士25 V，輸出功率：25 + 25瓦（總諧波失真= 10％，RL =8Ω，電源= 士20 V）

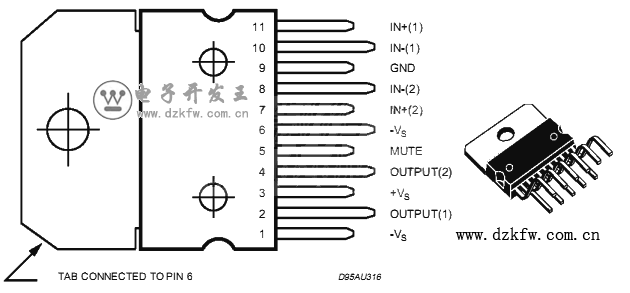

TDA7265外形： TDA7265引腳功能：

1.電源負極 2.輸出1 3.正極 4.輸出2 5.靜音控制 6.電源負極 7.正向輸入2 8.負向輸入2 9.底線 10.負向輸入1 11.正向輸入1

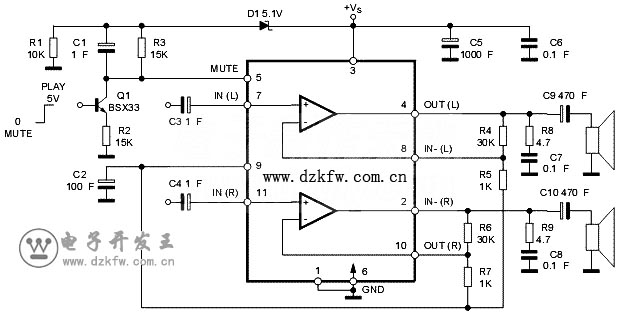

TDA7265典型應用電路（正負雙電源供電，OCL電路）：

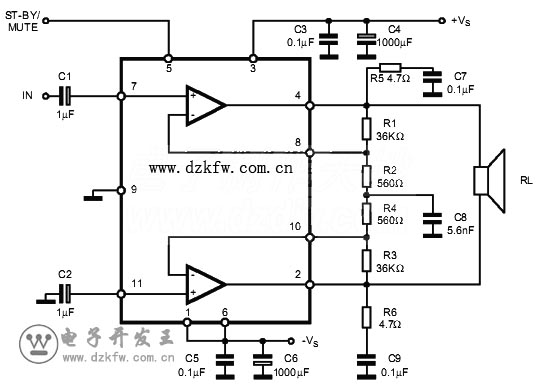

TDA7265橋接應用電路圖（BTL電路）：

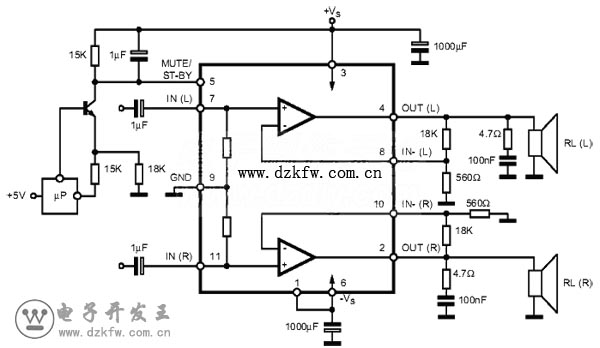

TDA7265單電源應用電路圖（OTL電路）：
