關鍵字：TEA2025 , 功放電路圖

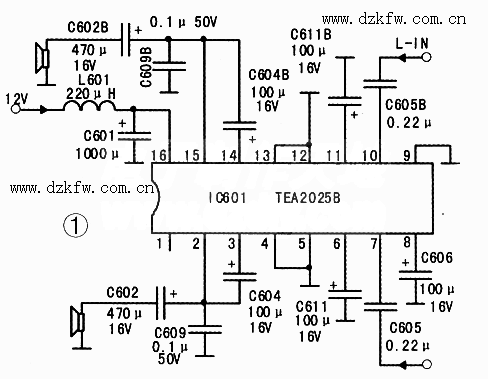

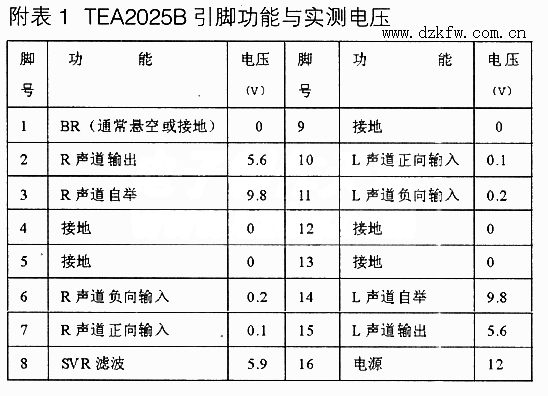

    TEA2025B是湯姆遜公司生產的款雙列16腳微型高保真功放Ic。其主要參數為：電源電壓，3V-12V、功率2x1w(電源9V、THD1％、RL=8Ω時)、單聲道最大可達4.7W、頻寬50Hz～2kHz，該Ic具有失真小，頻響寬、性價比高(最低批發單價僅0.4元／只)，可作為單聲道或雙聲道音頻放大。是移動CD、移動DVD、電腦音柱、小型收錄機、小型電視機等產品理想之音頻放大器。附圖1是TEA2025B在TcL王牌S13機芯彩電上的雙聲道放大應用電路。附表1是它的引腳功能及在TcL王牌S13機芯彩電上的實測直流電壓值。
