之前我們了解到了監控的幾種供電方式，其中有提到poe供電，有一些朋友對poe供電存到一些疑問，這個在之前也有很多朋友問到過，那么今天就用圖文來一起了解poe交換機的幾種供電方式和連接方法。

一、什么是POE

POE (Power Over Ethernet)指的是在現有的以太網Cat.5布線基礎架構不作任何改動的情況下，在為一些基于IP的終端（如IP電話機、無線局域網接入點AP、網絡攝像機等）傳輸數據信號的同時，還能為此類設備提供直流供電的技術。 POE也被稱為基于局域網的供電系統(POL, Power over LAN )或有源以太網( Active Ethernet)，有時也被簡稱為以太網供電，這是利用現存標準以太網傳輸電纜的同時傳送數據和電功率的最新標準規范，并保持了與現存以太網系統和用戶的兼容性。

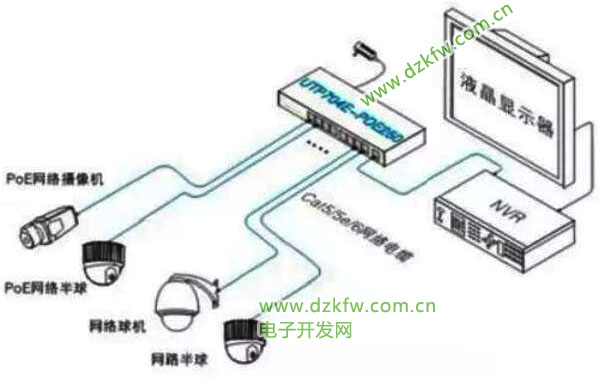

　　這種方法PoE交換機直接通過網線接到支持PoE供電的無線AP和網絡攝像機上，這種方法最簡單，但也需要注意如下兩點：

　　1、確定PoE交換機以及無線AP或者網絡攝像機是否是標準的PoE設備

　　2、要仔細確認購買的網線的規格，網線質量很關鍵，質量不好的網線會導致AP或者IPC無法受電或者不斷重啟。如圖

　　poe交換機連接方式

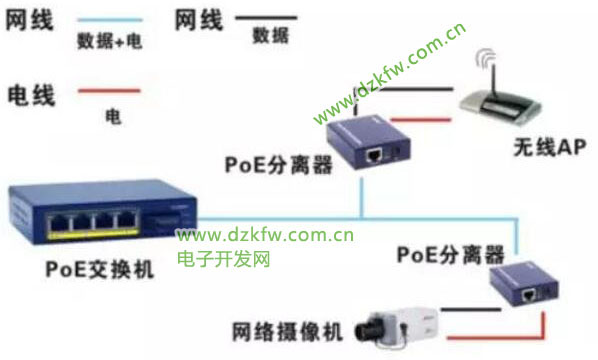

　　這種方案PoE交換機出來接PoE分離器，PoE分離器將電源分離成數據信號和電力，有兩根輸出線，一根是電力輸出線，一根是網絡數據信號輸出線即普通網線。電力輸出有5V/9/12V等，可以匹配各種DC輸入的非PoE受電終端，支持IEEE 802.3af/802.3at標準。數據信號輸出線即普通網線直接接到非PoE受電終端的網口即可。如圖

　　poe分離器的連接方式

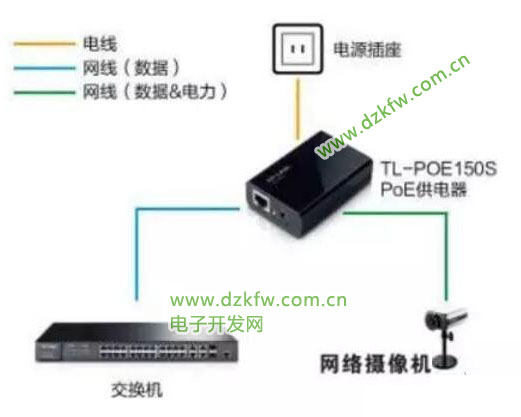

　　這種方案交換機出來接PoE供電器，PoE供電器將電力加到網線上之后傳輸給終端。這種方案利于擴展原有的布線網絡，對原有網絡沒有影響。如圖

　　poe攝像機+poe供電器的連接方式

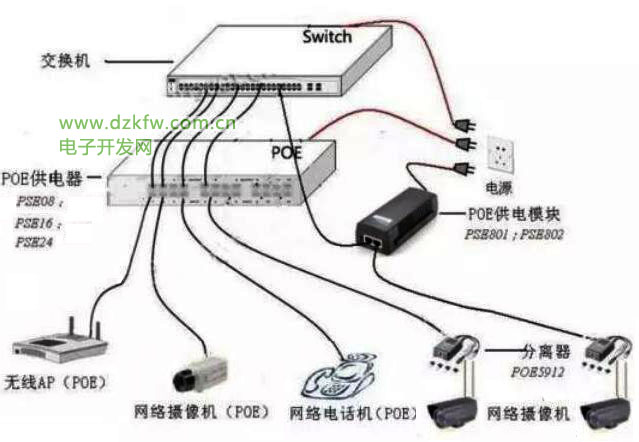

　　這種方案交換機出來接PoE供電器，再接PoE分離器，最后傳輸給終端。 方案三和方案四適合于傳統網絡的改造，即原來的交換機不支持PoE供電，但是又想利用PoE供電好處的場合。如圖

　　poe供電器的連接方式

　　那實際應用時，網線應該怎么接呢，很多朋友對POE供電技術有所了解，知道1 2 3 6或者4 5 7 8等供電線序問題，所以怕萬一接錯，導致設備燒毀等嚴重后果。

　　POE供電標準對POE交換機、POE供電模塊（POE供電器）等PSE設備的要求是只要支持1 2 3 6 和4 5 7 8供電線序的其中一種即可，當然最新的802.3at 4pair標準需要兩種都同時支持。而對POE受電設備的要求是必須同時支持兩種供電方式。

　　到底應該怎么接好呢？

　　1.如果你的POE交換機、POE供電模塊是標準的PSE設備，那么網線隨便接下面接的無線AP或者IPC都不會燒毀。標準的POE供電過程，有一個檢測過程，這個檢測過程會確保對不是標準的受電設備不進行供電。如何區分標準的設備還是非標準的設備，可參看如何區分標準POE供電和非標準POE供電。

　　2.如果你的PSE設備是強供型，那么在接線之前必須非常小心查看說明書，看供電PIN腳是1 2 3 6還是4 5 7 8，如果身邊沒有說明書，也可以用萬用表檢測，如果有穩定的12V/24/48V輸出的就是供電腳。搞清楚了供電PIN腳，還不能直接接終端設備。另外一端的無線AP或者IPC要搞清楚輸入電壓是多少，網口電路是否經過了改裝，如果沒有經過改裝，接上去之后就很可能會將網口電路燒毀。如果電路沒改裝就需要用到POE分離器。

　　明白了以上兩點，工程應用中在接線之前就胸有成足了。現在市面上的非標設備很多，在接線前一定要非常小心。
