熱力膨脹閥是通過蒸發器出口氣態制冷劑的過熱度控制膨脹閥開度的，故廣泛地應用于非滿液式蒸發器。按照平衡方式的不同，熱力膨脹閥可分內平衡式和外平衡式兩種。熱力膨脹閥感溫系統中可采用不同物質和方式進行充注，主要方式有充液式、充氣式、交叉充液式、混合充注式和吸附充注式。

膨脹閥出來的制冷劑是什么狀態
膨脹閥出來的制冷劑是處于低溫低壓的液態和氣態混合狀態。在膨脹閥處，制冷劑液體經過降壓后膨脹成為氣體（汽化需要從外界吸熱，導致周圍溫度變低 ），形成低溫低壓的制冷劑氣體和微量液態制冷劑。隨著氣體進入蒸發器，液體逐漸蒸發，最終形成純氣態制冷劑，從而確保整個制冷循環系統能夠維持一定的制冷效果。



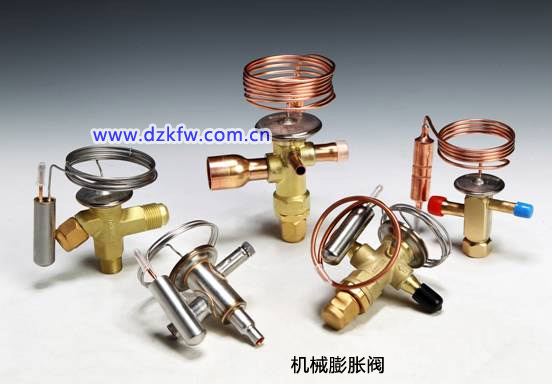

熱力膨脹閥

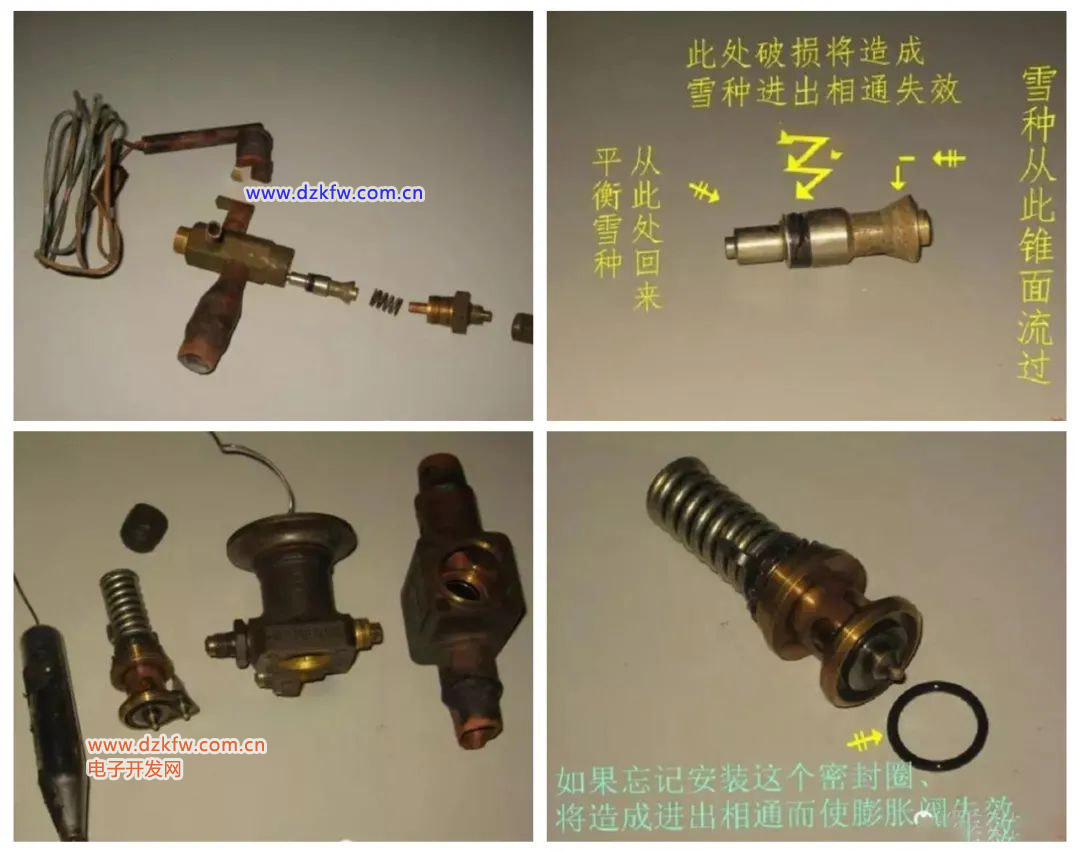

1、熱力膨脹閥的原理結構

熱力膨脹閥能控液態劑從凝器注入蒸發器。

膨脹閥能讓蒸發器出口處的過熱度保持在一定水平， 防止液態劑離開蒸發器進入壓縮機。一旦液態劑進入壓縮機，便會發生液擊。必須防止這種狀況 發生，以免壓縮機損壞。

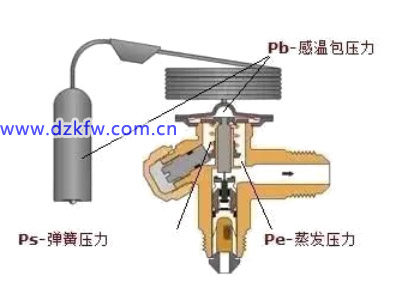

Pb-感溫包壓力

Pe-蒸發壓力

Ps-彈簧壓力

Pb = Ps+Pe, 膜片不移動。

當感溫包壓力上升，導致 Pb > Ps+Pe 時，膜片向下移動，閥門打開，更多劑流入蒸發器。

當感溫包壓力下降，導致 Pb < Ps+Pe 時，膜片向上移動，閥門關閉，流入蒸發器的劑減少。



2、熱力膨脹閥的調整

調整原則

（1）調節時候不可采取大起大落的方式；

（2）散型齒輪式是用一個小齒輪帶動一個大齒輪，調節的圈數比較多，一般可以調2-4圈（一般外調節桿轉動4圈，內散型齒輪才轉一圈）

（3）壓桿式可調圈數比較少，每次按照二分之一，三分之一，四分之一試著調整。

（4）沒調動膨脹閥一次，一般需要15-30分鐘時間；

調整注意項

膨脹閥調試必須仔細耐心地進行，調節壓力必須經過蒸發器與庫溫產生熱交換沸騰（蒸發）后再通過管路進入壓縮機吸氣腔反映到壓力表上的，需要一個時間過程。每調動膨脹閥一次，一般需10~15分鐘的時間后才能將膨脹閥的調節壓力穩定在吸氣壓力表上，調節不能操之過急。壓縮機的吸氣壓力是膨脹閥調節壓力的主要依據參數。

具體操作

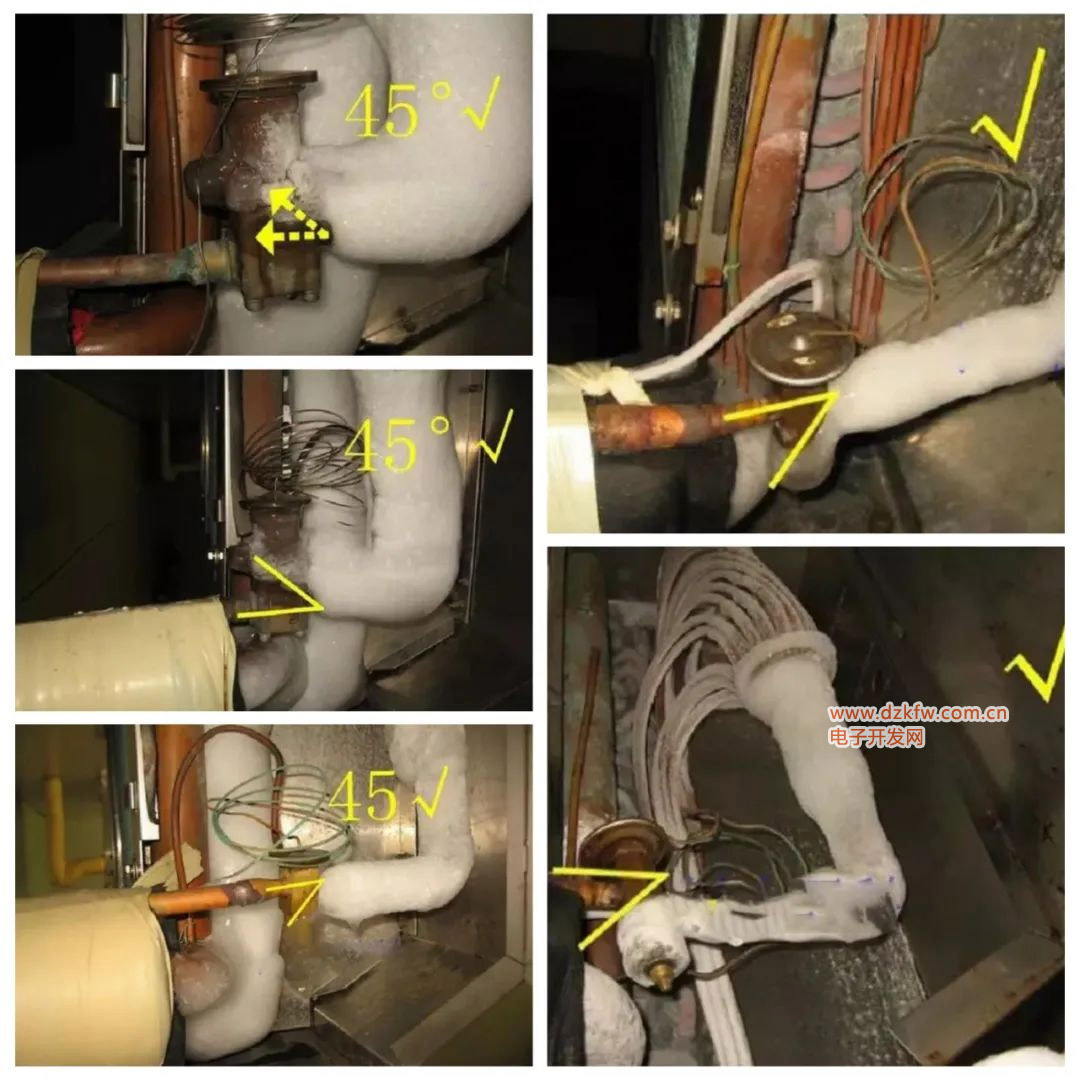

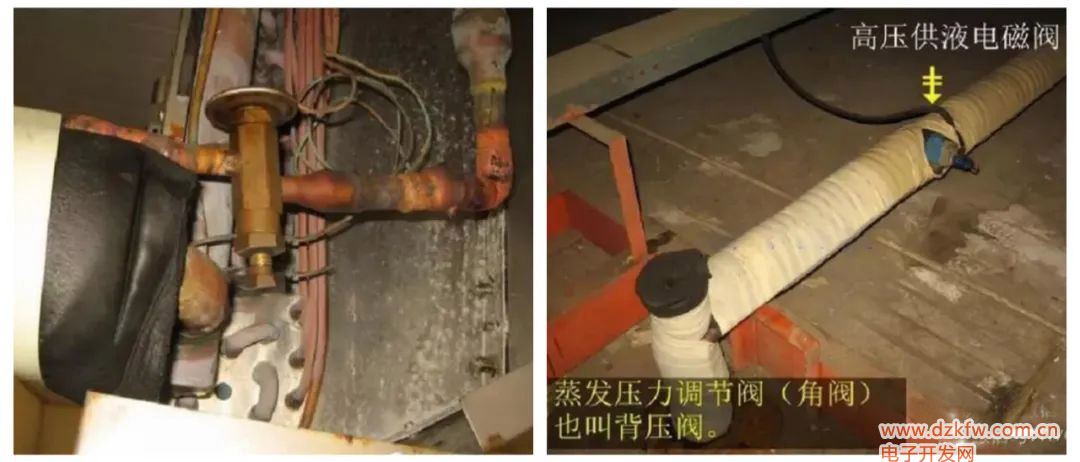

（1）如果膨脹閥閥體出口側以及下部呈現45度斜狀結霜，入口側不應結霜，表明調整準確合適。



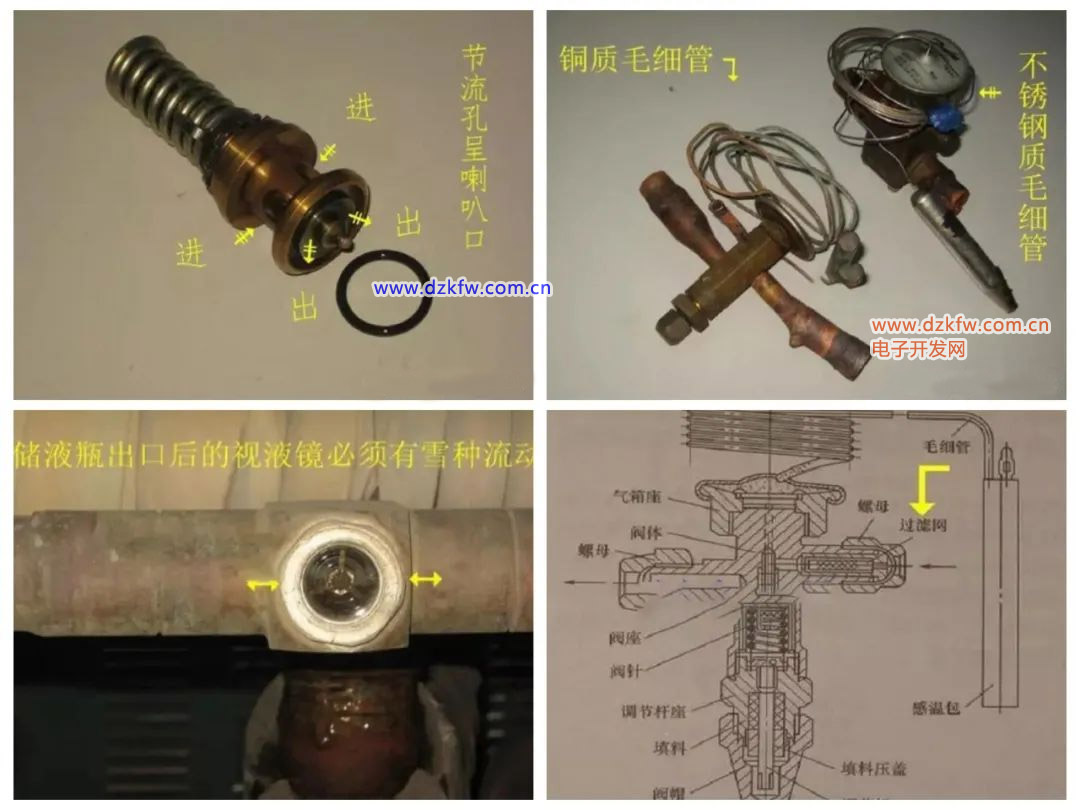

（2）如果調大時結霜形狀沒有變化，則可能膨脹閥節流孔被部分堵塞，必須清洗。清洗時不能有任何水分，否則可能造成冰堵。

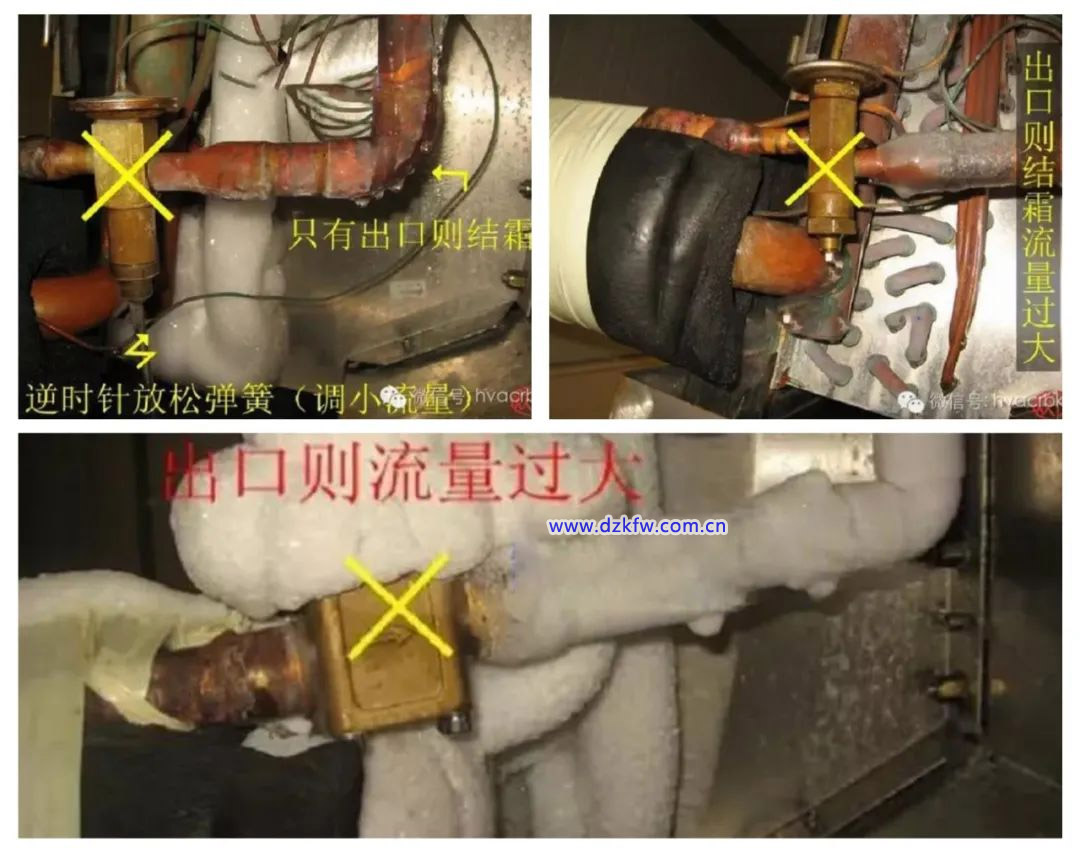

（3）如果膨脹閥只有出口側結霜，表明流量過大，應調小，也就是說要往放松彈簧的逆時針?lè)较蛘{(diào)整。

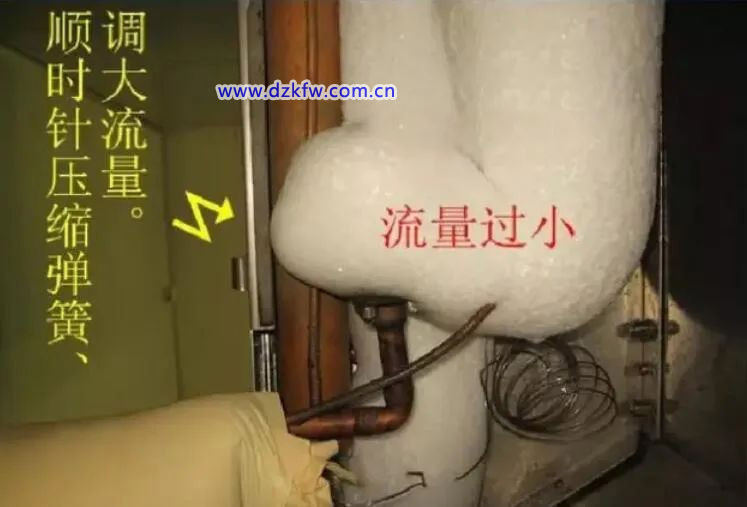

（4）如果膨脹閥閥體全部結霜，表明流量過小，應調大，也就是說要往壓緊彈簧的順時針?lè)较蛘{(diào)整。



（5）如果膨脹閥閥體只有入口側結霜，表明閥體入口處過濾網部分被堵塞應清洗。



（6）如果膨脹閥體完全無霜，表明無流量。

• 劑泄露完或者管路中有閥門沒有打開；

• 膨脹閥感溫包探頭或者毛細管漏氣；

• 體入口處過濾網部分被堵塞應清洗；

• 膨脹閥節流孔被堵塞。





（7）還可以通過壓縮機吸氣管結霜的形狀變化判斷調節大小是否合理。

A.如果白霜吸氣截止閥處，表明流量過大，應調小。

B.如果白霜吸氣管，表明流量過小，應調大。



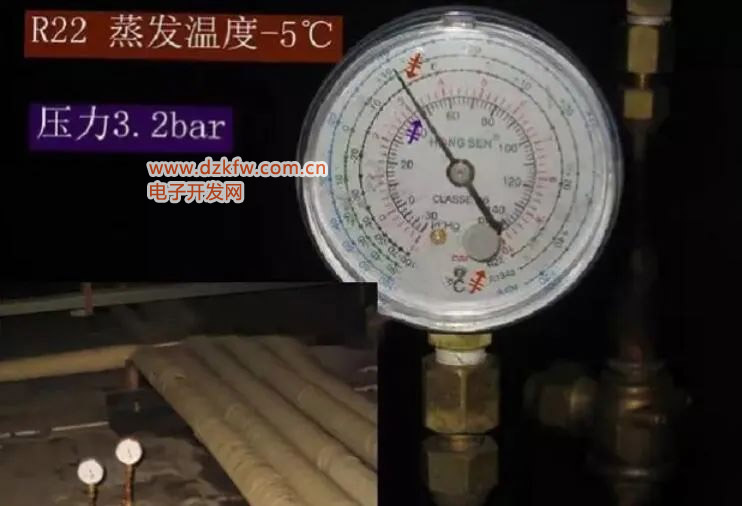

（8）通過低壓側壓力值的大小判斷調節大小是否合理。



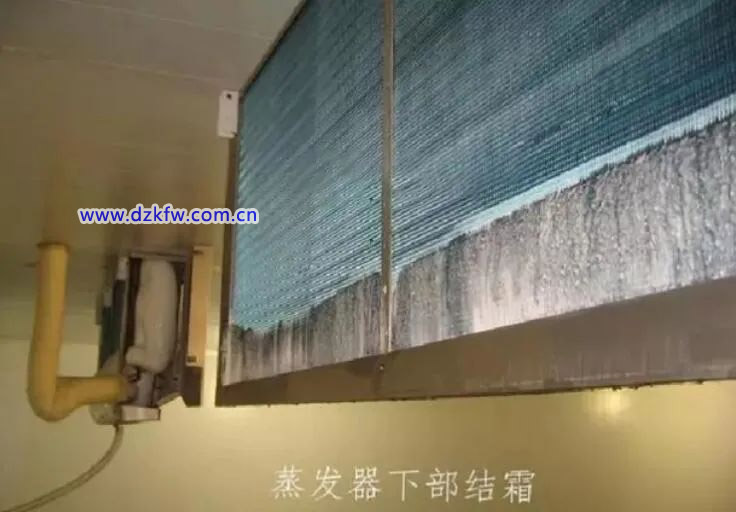

（9）蒸發器盤管結霜的均勻完整狀況判斷調節大小是否合理。

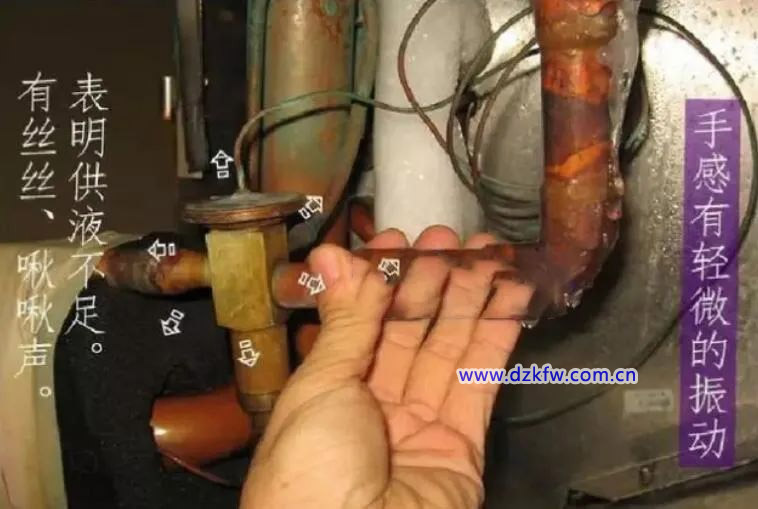

（10）正常情況下，膨脹閥工作時很幽靜，如果發出比較明顯的“絲絲”聲，說明缺少劑。



電子膨脹閥

1、電子膨脹閥的原理

電子膨脹閥是一種可按預設程序調節進入裝置的劑流量的節流元件。它按照預設程序調節蒸發器供液量，因?qū)儆陔娮邮秸{(diào)節模式，故稱為電子膨脹閥。

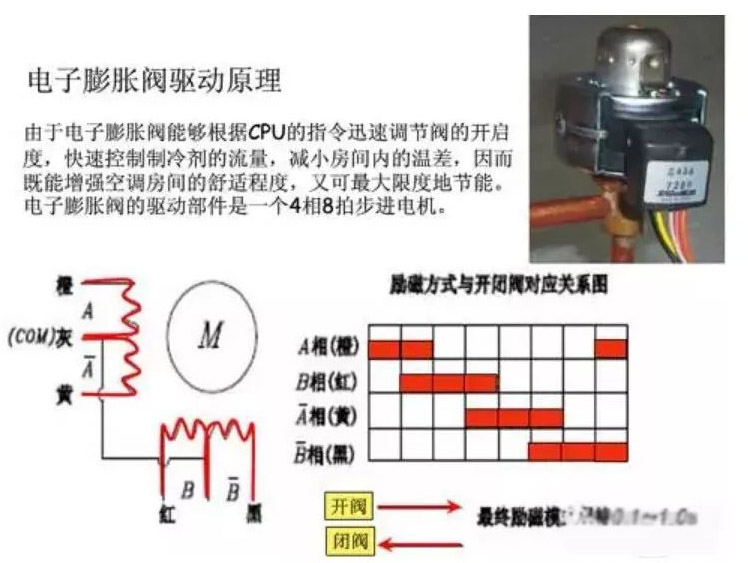

 電機轉子采用永久磁鐵，由轉子產生的磁場,與定子繞組感應的磁場之間相互吸引與排斥的作用使轉子旋轉。

脈沖電機由電腦控，電腦發出控指令，在電機定子繞組上施加脈沖電壓，驅動轉子動作，指令序列反向時，電機轉動反向，所以，脈沖可以控電機正、反轉，使調節閥桿上、下移動，改變閥針開度，實現流量調節。



電子膨脹閥與壓縮機變頻調速相互配合，可以實現不間斷供熱快速除霜。除霜時，四通閥不換向，電子膨脹閥開啟到最大，壓縮機高速運轉，劑大流量循環，利用壓縮機排氣熱量進行除霜，這樣使得除霜時間短，降低除霜的附加能耗，也不影響熱效率。

控壓縮機的排氣溫度。排氣溫度過高時，將電子膨脹閥開啟度加大，劑流量增加，卻進氣，從而降低排氣溫度。

在壓縮機啟、停控中減少啟停過程的能量損失。電子膨脹閥在壓縮機停機時，可以使閥處于全關閉狀態，阻止劑從凝器向蒸發器流動；壓縮機啟動時，先控電子膨脹閥開啟，使吸氣、排氣壓力迅速達到平衡，再控壓縮機啟動，這樣既減少了熱損失，又使壓縮機易于啟動。

2、電子膨脹閥構成

（1）電子膨脹閥主要有四部分組成:

轉子相當于同步電機的轉子，其連接閥桿控閥孔開度大小。

定子相當于同步電子的定子；其將電能轉為磁場驅動轉子轉動。

閥針（芯）其受轉子驅動，端部呈錐形，上下移動進行流量調節。

閥體一般采用黃銅造。

但從控實現的角度看，電子膨脹閥由控器、執行器和傳感器 3 部分構成，電子膨脹閥控器的核心硬件為單片機。

（2）電子膨脹閥控系統組成

• 電子膨脹閥閥體；

• 控器；

• 壓力傳感器；

• 溫度傳感器。



3、電子膨脹閥分類

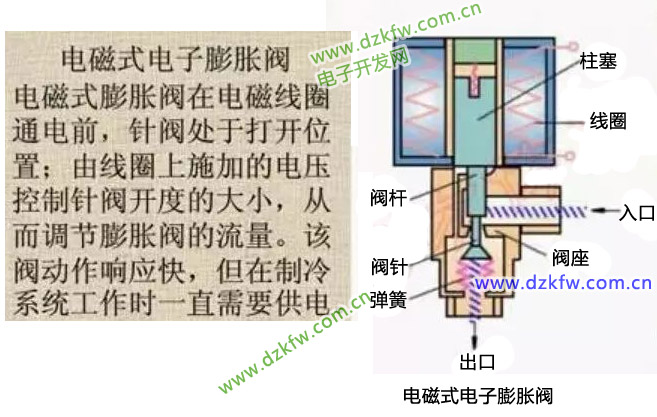

按驅動方式分，有電磁式和電動式兩類。

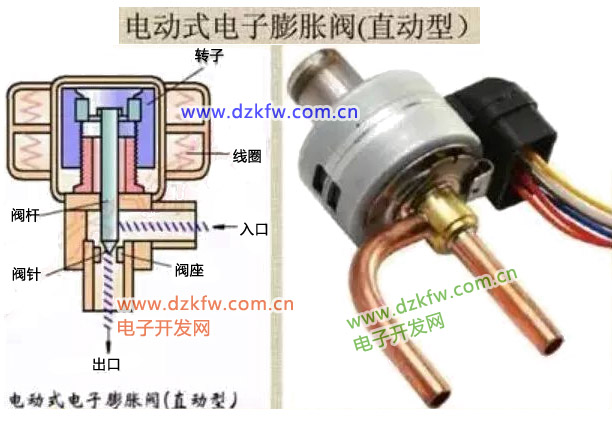

目前使用最多的是四相步進電機驅動的電動式電子膨脹閥。電動式又分為直動型和減速型。

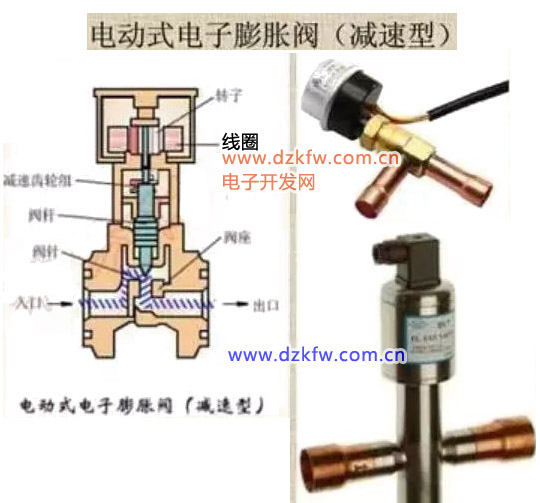

步進電機直接帶動閥針的是直動型，步進電機通過齒輪組減速器帶動閥針的是減速型。電動式電子膨脹閥采用電機直接驅動軸，以改變閥的開度。

4、電子膨脹閥故障判斷

電子膨脹閥的閥門處于全閉狀態電子膨脹閥的閥門處于全閉狀態正常時，電子膨脹閥在通電前，針閥處于打開位置。閥體出廠時閥開度是480個脈沖，但由于轉子是通過螺紋結構固定，在運輸過程中可能會由于振動而使轉子位置發生改變，最終使閥門處于全閉狀態。
