什么是電子膨脹閥？

電子膨脹閥是一種可按預設程序調節進入制冷裝置的制冷劑流量的節流元件。它按照預設程序調節蒸發器供液量，因?qū)儆陔娮邮秸{(diào)節模式，故稱為電子膨脹閥。電子膨脹閥是實現制冷劑從液體到氣液混合體的部件，是空調制冷的關鍵部件。在一些負荷變化較劇烈或運行工況范圍較寬的場合,傳統的節流元件(如毛細管、熱力膨脹閥等)已不能滿足舒適性及節能方面的要求,電子膨脹閥結合壓縮機變?nèi)萘考夹g(shù)已得到越來越廣泛的應用。

一、 電子膨脹閥基本結構

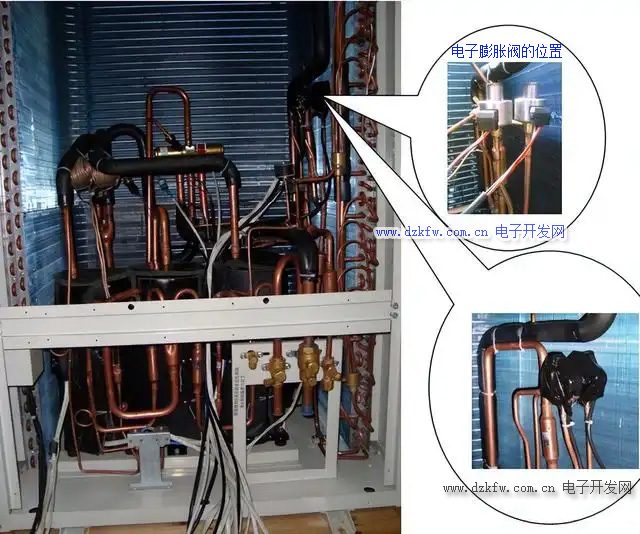

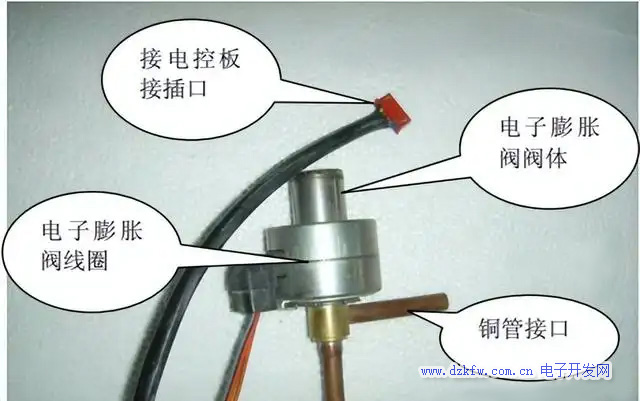

電子膨脹閥主要有兩部分構成：線圈部分和閥體部分。

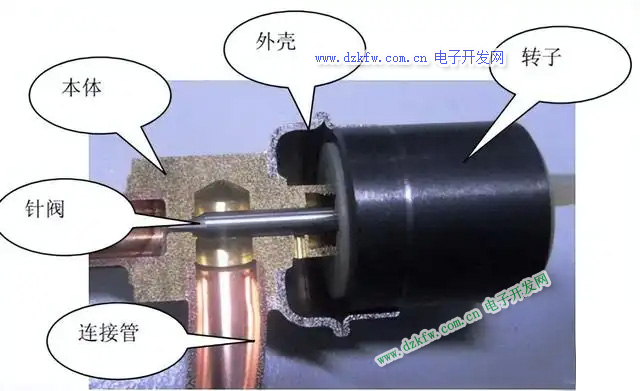

閥體部分：閥體主要由不銹鋼外殼、磁體轉子、螺母、螺軸、針閥、本體及連接管組成。電子膨脹閥實物解剖圖，結構圖如下：

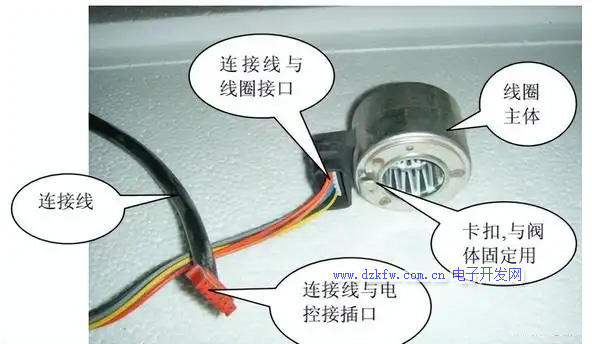

線圈部分：線圈由導線一圈靠一圈地繞在絕緣管上，導線彼此互相絕緣；線圈部的繞線為雙股線。線圈結構如下圖所示。



二、 電子膨脹閥工作原理

電子膨脹閥的控制原理如下，電機轉子采用永久磁鐵，由轉子感應的磁極與定子繞組感應的磁極之間產生磁力的吸引或排斥作用，使轉子旋轉。

線圈（脈沖電機）由線控主板控制，主板發出控制指令，在電機定子繞組上施加脈沖電壓，驅動轉子動作，指令信號序列反向時，電機轉動反向，所以脈沖信號可以控制電機正、反轉，使調節閥桿上、下移動，改變閥針開度，實現流量調節。閥體最大開度及最小開度由相應限位機構控制。

三、 電子膨脹閥常見故障

電子膨脹閥常見的故障有：

A、電子膨脹閥線圈引線斷或者接插件松脫。

B、電子膨脹閥線圈未卡到位。

C、電子膨脹閥線圈部分損壞，電阻異常，導致調節失效。

D、空調系統主板故障，輸出有誤。

E、電子膨脹閥閥體被雜質卡滯，不能正常轉動。

F、電子膨脹閥管路或本體泄漏。

G、電子膨脹閥閥體部分碰撞，轉子部分被卡住。

電子膨脹閥故障的排查與處理分兩大步進行，首先對電子膨脹閥線圈的故障進行排查，在確認線圈部分正常后，方進行閥體的故障分析與處理。

A、電子膨脹閥線圈故障分析及處理：按下述流程進行檢查。

B、電子膨脹閥閥體故障分析及處理

確定線圈部分正常后，按下述流程對閥體進行檢查。

閥體部分檢查時，確定線圈部分電阻及接插件正常后，通電讓機組運行，用手握住閥體部分，感覺閥體是否有動作，閥體從全開到全關時間大約是 6 秒，全開或全關位置時，如果繼續施加電壓，閥體會發出較大的卡塔卡塔聲，動作時間過短或不動作，則閥體限位機構或閥針可能被卡滯，做如下處理：

a、拆下線圈檢查閥體不銹鋼外殼是否有碰撞痕跡，如果有，則更換閥體。

b、閥體不動作，輕輕敲擊閥體本體部分，如果還不動作，轉向下一步。

c、反復開機關機，如果是冷暖型設備，反復制冷/制熱轉換 3 次，上電后如果閥體動作，則說明系統內有雜質卡滯，如果仍不動作，拆下電子膨脹閥。

d、對拆下的電子膨脹閥分別正、反向用潔凈氮?dú)膺M(jìn)行吹洗，然后對單體給與脈沖信號，看閥體是否動作，如果無動作則返回工廠進行再分析。

e、經上述步驟后，單體正常可重新裝機使用。裝機前必須對制冷系統進行清潔，防止雜質再次卡滯。

四、 電子膨脹閥使用注意事項

A、釬焊時，必須將線圈拆卸，并用濕毛巾包裹本體或放入水中，保持閥體在 120 度以下，要防止水進入閥體的內部，由于冰凍或生銹會引起動作不良。另外火焰不要直對本體。

B、焊接前將閥體全開，焊接時向閥體內部充入非活性氣體（氮?dú)狻⒍�氧化碳等），防止�?nèi)部產生氧化物。

五、室內電子膨脹閥基本結構

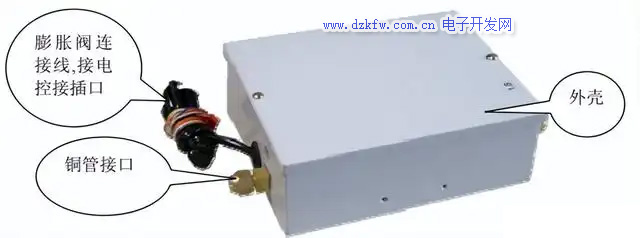

電子膨脹閥部件為節流組件，由接頭、銅管、過濾器、電子膨脹閥焊接后增加外殼固定制成。

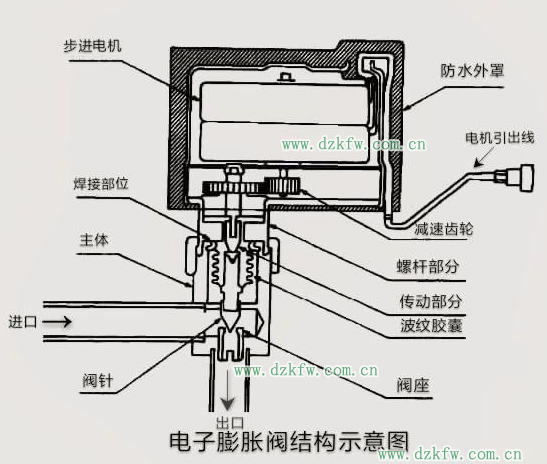

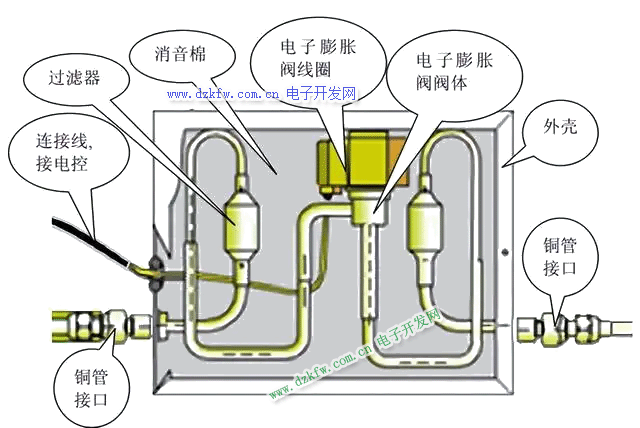

電子膨脹閥部件內部結構示意圖



電子膨脹閥部件的故障分析可以參考上面說的故障分析及處理，但由于電子膨脹閥部件還包括一些接頭、過濾器等接管部件，故當發生故障時，也需要對這一些接管部分進行檢查：用肥皂水涂抹在管路上各焊接部位及螺母連接部位，看是否有氣泡產生；如果有泄漏，重新進行焊接或調整。
