前言

本文著重介紹dht22溫濕度傳感器(是一款含有已校準數字信號輸出的溫濕度復合傳感器)的原理、功能及使用方法

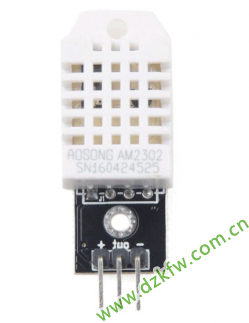

一、dht22溫濕度傳感器外觀

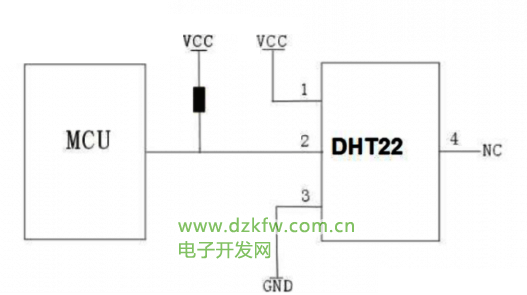

二、連接圖

如下圖所示，DHT22連接圖：


三、相關參數講解

4根引腳，名稱與功能如下;
vdd 供電 3－5.5VDC
SDA 串行數據，雙向口
GND 地
NC 空腳

溫度范圍為： 測量范圍為-40~+80℃, 精度±0.5℃，分辨率0.1℃

濕度范圍為：測量范圍為0~99.9%RH, 精度為±2%RH，分辨率0.1%RH

AM2302器件采用簡化的單總線通信。單總線即只有1根數據線,系統中的數據交換、
控制均由數據線完成。
單總線原理：設備(微處理器)通過個漏極開路或三態端口連至該數據線，以允許設備在不發送數據時能夠釋放總線，而讓其它設備使用總線;單總線通常要求外接1個約5.1Q的上拉電阻，總線閑置時，其狀態為高電平。
只有主機呼叫傳感器時,傳感器才會應答，因此主機訪問傳感器都必須嚴格遵循單總線序列，如果出現序列混亂,傳感器將不響應主機。

• 超快響應

• 測量范圍大（較比dht11性能全面提升）

• 抗干擾能力強

• 性價比極高

標準單總線接口，使系統集成變得簡易快捷。超小的體積、極低的功耗，信號傳輸距離可達20米以上，使其成為各類應用甚至最為苛刻的應用場合的最佳選則。產品分為3引線(單總線接口)，和4引線連接方便，可自由選擇任何一種總線方式。

四、適用場所范圍

適用的場所

• 空調等需要測溫設備（性能遠遠夠用）

• 測試和檢測設備（根據環境和需求選擇）

• 數據記錄器以及家庭測溫

• 實驗室實驗要求
  環境要求：不要長時間放在酸性或氧化氣體，例如二氧化硫，鹽酸中或者鹽霧環境條件下

總結

對于dht22溫度傳感器本篇文章以實用和易懂為主，如果詳細了解還是推薦看其中文手冊
后續還會更新自己其它了解或者使用過的傳感器的相關知識。
