1、在輸出端短路的情況下，PWM控制電路能夠把輸出電流限制在一個安全范圍內，它可以用多種方法來實現限流電路，當功率限流在短路時不起作用時，只有另增設一部分電路。
2、短路保護電路通常有兩種，下圖是小功率短路保護電路，其原理簡述如下：


當輸出電路短路，輸出電壓消失，光耦OT1不導通，UC3842①腳電壓上升至5V左右，R1與R2的分壓超過TL431基準，使之導通，UC3842⑦腳VCC電位被拉低，IC停止工作。UC3842停止工作后①腳電位消失，TL431不導通UC3842⑦腳電位上升，UC3842重新啟動，周而復始。當短路現象消失后，電路可以自動恢復成正常工作狀態。
 3、下圖是中功率短路保護電路，其原理簡述如下：


當輸出短路，UC3842①腳電壓上升,U1 ③腳電位高于②腳時，比較器翻轉①腳輸出高電位，給 C1充電，當C1兩端電壓超過⑤腳基準電壓時 U1⑦腳輸出低電位，UC3842①腳低于1V，UCC3842 停止工作，輸出電壓為0V，周而復始，當短路消失后電路正常工作。R2、C1是充放電時間常數，阻值不對時短路保護不起作用。
 4、下圖是常見的限流、短路保護電路。其工作原理簡述如下：


當輸出電路短路或過流，變壓器原邊電流增大，R3 兩端電壓降增大，③腳電壓升高，UC3842⑥腳輸出占空比逐漸增大，③腳電壓超過1V時，UC3842關閉無輸出。

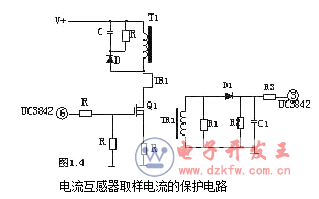

5、下圖是用電流互感器取樣電流的保護電路，


有著功耗小，但成本高和電路較為復雜，其工作原理簡述如下：輸出電路短路或電流過大，TR1次級線圈感應的電壓就越高，當UC3842③腳超過1伏，UC3842 停止工作，周而復始，當短路或過載消失，電路自行恢復。
