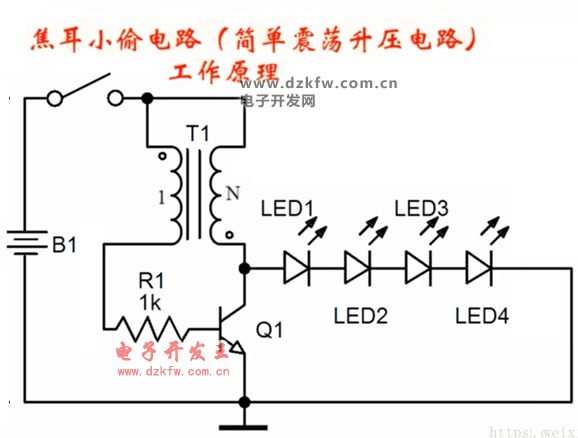

- 當開關閉合，Q1獲得基極電流導通，右側線圈流過電流，由于同名端的關系其在左側線圈產生的互感電動勢上負下正，正反饋使得Q1迅速飽和導通。
- 右側電流處于飽和狀態，感應電動勢消失，互感電動勢也消失。互感電動勢消失使得Q1基極電流減小，導致流過右側線圈的電流也減小，右側線圈產生上負下正的感應電動勢，由于同名端的關系其在左側線圈產生上正下負的互感電動勢，負反饋使得Q1迅速截止。
- Q1截止時，右側線圈產生的感應電動勢與電池串聯對負載供電。
- 當線圈中儲存的磁場能消耗完后，系統又重復1到3步，Q1在導通和截止狀態之間迅速轉換，右側線圈產生的感應電動勢時而上正下負時而上負下正。
- 當Q1飽和導通時，負載兩端被鉗位至Uces，線圈儲存能量。
- 當Q1截止時，右側線圈產生的感應電動勢與電池串聯對負載供電，線圈釋放能量。
