安規電容是指電容器失效后，不會導致電擊，不危及人身安全的安全電容器。安規電容通常只用于抗干擾電路中的濾波作用。它們用在電源濾波器里，起到電源濾波作用，分別對共模，差模干擾起濾波作用。

　　出于安全考慮和EMC考慮，一般在電源入口建議加上安規電容。

　　安規電容的放電和普通電容不一樣，普通電容在外部電源斷開后電荷會保留很長時間，如果用手觸摸就會被電到，而安規電容則沒這個問題。　在交流電源輸入端，一般需要增加3個安全電容來抑制EMI傳導干擾。

　　安規電容的工作原理

　　安規電容是指用于這樣的場合，即電容器失效后，不會導致電擊，不危及人身安全。

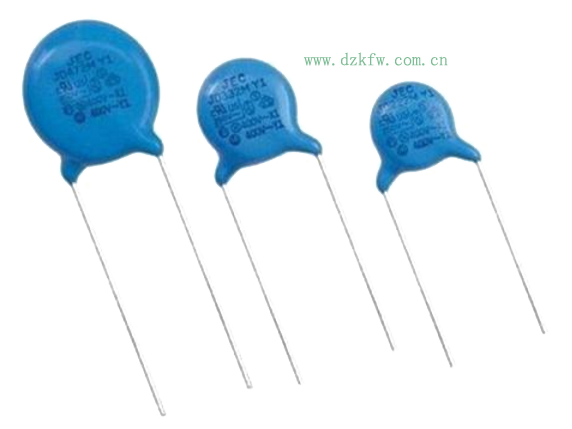

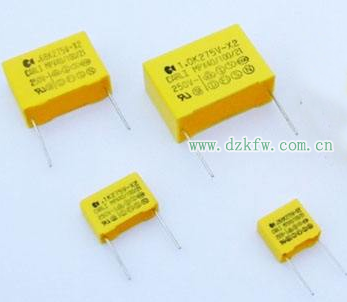

　　它包括X電容各Y電容兩種類型，x電容是跨接在電力線兩線（L-N）之間的電容，一般選用金屬薄膜電容；Y電容是分別跨接在電力線兩線和地之間（L-E，N-E）的電容，一般是成對出現。基于漏電流的限制，Y電容值不能太大，一般X電容是uF級，Y電容是nF級。X電容抑制差模干擾，Y電容抑制共模干擾。

　　安規電容工作原理：當壓力直接作用在測量膜片的表面，使膜片產生微小的形變，測量膜片上的高精度電路將這個微小的形變變換成為與壓力成正比的高度線性，與激歷電壓也成正比的電壓信號。

　　安規電容的放電和普通電容不一樣，普通電容在外部電源斷開后電荷會保留很長時間，如果用手觸摸就會被電到，而安規電容則沒這個問題。出于安全考慮和EMC考慮，一般在電源入口建議加上安規電容。　在交流電源輸入端，一般需要增加3個安全電容來抑制EMI傳導干擾。它們用在電源濾波器里，起到電源濾波作用，分別對共模，差模干擾起濾波作用。

　　安規電容安全等級應用中允許的峰值脈沖電壓過電壓等級（IEC664）

　　X1 》2.5kV ≤4.0kV Ⅲ

　　X2 ≤2.5kV Ⅱ

　　X3 ≤1.2kV ——

　　安規電容安全等級絕緣類型額定電壓范圍

　　Y1 雙重絕緣或加強絕緣≥ 250V

　　Y2 基本絕緣或附加絕緣≥150V ≤250V

　　Y3 基本絕緣或附加絕緣≥150V ≤250V

　　Y4 基本絕緣或附加絕緣《150V

　　Y 電容的電容量必須受到限制，從而達到控制在額定頻率及額定電壓作用下，流過它的漏電流的大小和對系統EMC 性能影響的目的。G***151 規定Y 電容的容量應不大于0.1uF。Y 電容除符合相應的電網電壓耐壓外，還要求這種電容器在電氣和機械性能方面有足夠的安全余量，避免在極端惡劣環境條件下出現擊穿短路現象，Y 電容的耐壓性能對保護人身安全具有重要意義。
