接近開關屬于非接觸式無觸點行程開關，當某種物體與接近開關接近到一定距離時，接近開關就發出動作信號，它不像機械行程開關那樣需要施加機械力，而是通過其探頭與被測物體間介質能量的變化來獲取信號。接近開關的應用極其廣泛已經超出了限位和保護的范疇，常用的有用來測量速度，對液面位置的控制，檢測金屬體等等。

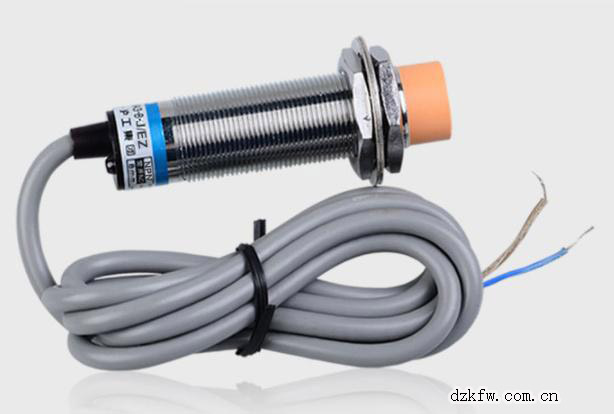

接近開關種類：我們從圖中可以看出這是一款兩線的接近開關，那么接近開關還有三線的。接近開關工作原理，接近開關就是一個常開點，或者常閉點，我們以常開為例，當我靠近接近開的時候，接近開關常開電閉合導通，如果是常閉點，當我有物體靠近的時候常閉點斷開。

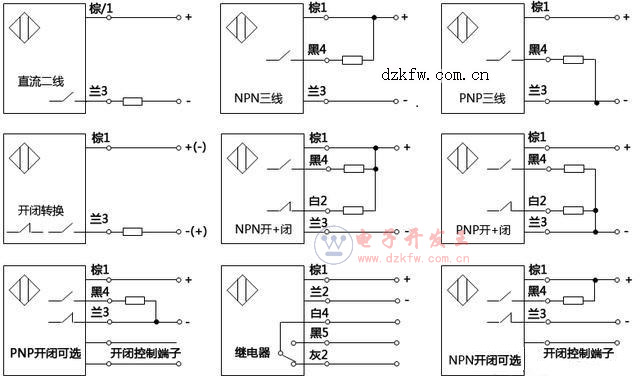

下圖為接近開關的種類，直流交流，NPN三線，PNP三線，

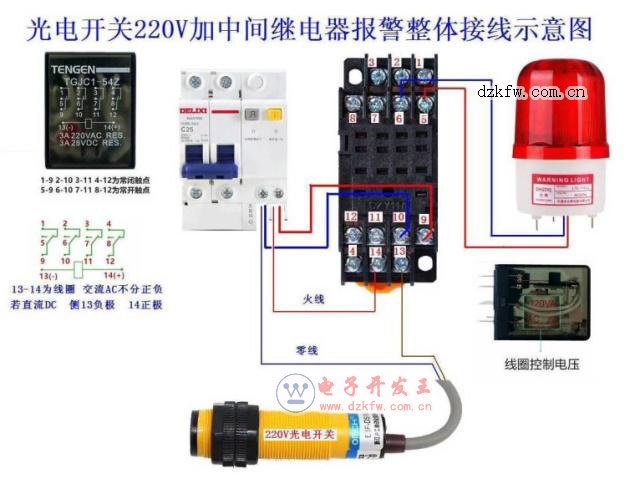

大家看下圖：兩線制接近開關，用到220V常開型接近開關，當物體靠近接近開關常開點閉合，同時中間繼電器得電，警報器得電工作

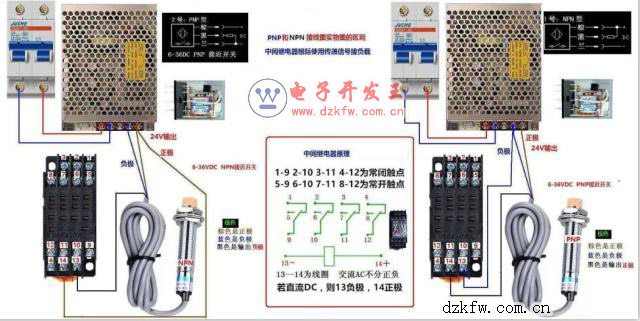

下面我們介紹兩款三線制接近開關，我們首先介紹左邊的圖中接近開關，由于我們所用的接近開關是直流24V的，所以斷路器出線進電源開關，電源開關正極進繼電器·14同時接近開關棕色線，負極進接近開關藍色線，這里重點說明，接近開關，棕色--正極 藍色---負極 黑色接繼電器線圈13，當我們靠近接近開關時，接近開關輸出負極，繼電器得電。斷電過程，當物體離開接近開關，這時接近開關斷開，繼電器失電。


中間繼電器：13--14 線圈，接線，交流不分正負極，直流分正負極。

我們繼續看右圖，電源進開關電源，經過開關電源變壓，整流，輸出為直流24V，負極接接近開關藍色，同時并聯到繼電器線圈13。正極接接近開關棕色線，黑色線進繼電器線圈14。這里重點說明，接近開關。棕色----正極 藍色---負極 黑色輸出正極。工作原理當物體靠近接近開關，觸點閉合接近開關輸出正極，由于負極直接進繼電器，所以繼電器得電工作。停止：當物體離開接近開關，接近開關觸點斷開，停止輸出正極，繼電器失電停止工作。
