梯形圖中的每個條件是“ON”還是“OFF”，取決于分配給它的操作數位的狀態。如果操作數位為“ON”，則常開條件為“ON”；如果操作數位為“OFF”，則常開條件為“OFF”。如果操作數位為“OFF”，則常閉條件為“ON”；如果操作數位為“ON”，則常閉條件為“OFF”。一般來說，要在某位為ON時產生動作，應使用常開條件，而當在某位為OFF時產生動作，應使用一個常閉條件，如圖所示。

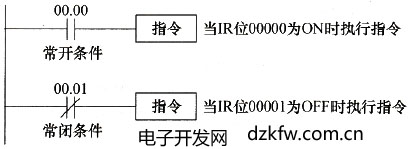

    圖   常開和常閉條件

    在梯形圖編程中，一個指令前面ON和OFF條件的邏輯組合確定了指令執行的組合條件，指令在此條件下執行。無論這個條件是ON還是OFF都叫做該指令的執行條件。除了LOAD（載入）指令外所有指令都有執行條件。
