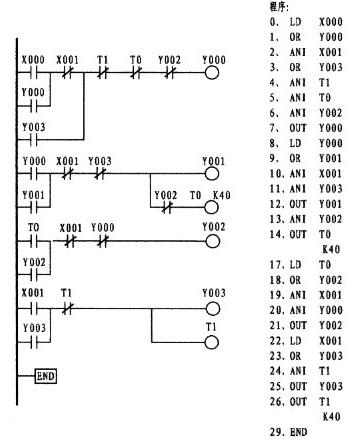

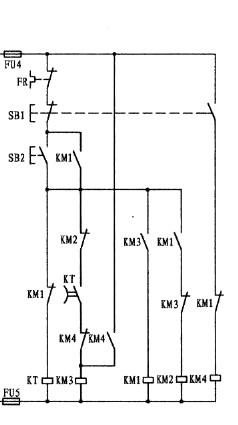

PLC沒有斷電延時型定時器，只有通電延時型定時器。本梯形圖的工作原理：當外接啟動按鈕SB2按下，驅動第一梯級X000的常開接點閉合，通過串接其后的X001、T1、T0、Y002的常閉接點，接通輸出繼電器，由于Y000線圈的閉合，促使第一梯級第一支路中的并聯常開觸點閉合形成Y000線圈自保，至使Y000驅動的接觸器KM3閉合將電動機繞組接成星形。在這同時，第二梯級中的左母線一側的常開觸點Y000閉合，通過串接其后的X001、Y003的常閉接點接通了輸出繼電器Y001和另一支路經Y002常閉接點相串的定時器線圈T0（K值為40）。由于Y001線圈的閉合使與本支路相并的母線一側Y001閉合形成了Y001線圈自保。由于Y001線圈的閉合，接于Y001后的外部接觸器KM1閉合，電動機處于星接啟動狀態。在Y001閉合的同時定時器T0也已開始計時，4S后定時器T0常閉接點，在第一梯級中切斷了輸出繼電器Y000線圈，解除了星接。而在這同時，第三梯級中左母線一側的T0 常開接點閉合，通過串接其后的X001、Y000的常閉接點，接通了輸出繼電器Y002。由于Y002的接通，并接于左母線一側的Y002閉合，使Y002線圈形成自保。Y002線圈后所接的接觸器KM2接通，完成了星角轉換，使電動機進入了角接狀態。第一梯級中與第三梯級中所串接的Y002和Y001常閉接點實質是星與角的互鎖。停止按外接停止按鈕SB1，從梯形圖中可以看出由SB1驅動的第一梯級、第二梯級和第三梯級均串接了X001的常閉觸點，其目的是讓電動機在任一運行狀態，均能可靠停止。而在第四梯級X001接的是常開觸點，其一旦閉合，通過串接其后的定時器常閉接點，接通了輸出繼電器Y003線圈和定時器T1線圈，由于Y003線圈的閉合，其并接于第一梯級第二支路中的Y003常開接點接通了Y000線圈，驅動KM3閉合，使電動機的處于星接狀態，以提供直流通道。在線圈Y003閉合后，驅動了外接接觸器KM4在電動機停止交流供電的情況下向電動機提供直流電進行能耗制動。定時器線圈T1是與線圈Y003同時獲電，并開始計時，計時時間一到，串接于第一梯級與第四梯級的常閉接點斷開，使電動機完成了停車與制動的過程。外部接觸器接線時，應考慮接觸器間的互相聯鎖以防短路。另本梯形圖沒設置熱保護。
