PLC與或非邏輯功能實驗在基本指令的編程練習實驗區(qū)完成本實驗
一、 實驗目的
1、  熟悉PLC實驗裝置及實驗箱，S7-200系列編程控制器的外部接線方法
2、  了解編程軟件STEP7的編程環(huán)境，軟件的使用方法。
3、  掌握與、或、非邏輯功能的編程方法。

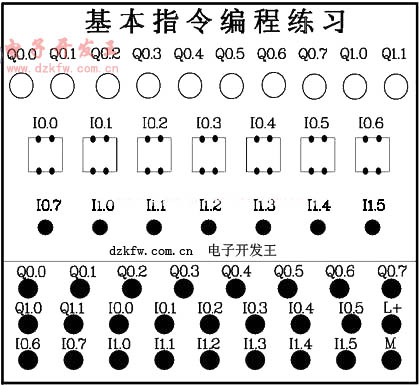

二、基本指令編程練習的實驗面板圖6-1-1



基本指令編程練習的控制面板
上圖中下面三排接線孔，通過防轉疊插鎖緊線與PLC的主機相應的輸入輸出插孔相接。Ix為輸入點，Qx為輸出點。
上圖中中間兩排I0.0～I.1.5為輸入按鍵，模擬開關量的輸入。
上一排Q0.0～Q1.1是LED指示燈，接繼電器輸出用以模擬輸出負載的通與斷。
三、編制梯形圖并寫出程序
通過程序判斷Q0.1、Q0.2、Q0.3、Q0.4的輸出狀態(tài)，然后輸入程序并運行，加以驗證。
    實驗參考程序，表6-1-1

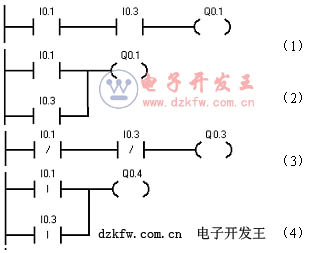

圖6-1-2 梯形圖參考圖

四、實驗步驟
    梯形圖中的I0.1、I0.3分別對應控制實驗單元輸入開關I0.1、I0.3。
    通過專用PC/PPI電纜連接計算機與PLC主機。打開編程軟件STEP7，逐條輸入程序，檢查無誤后，將所編程序下載到主機內,并將可編程控制器主機上的STOP/RUN開關撥到RUN位置，運行指示燈點亮，表明程序開始運行，有關的指示燈將顯示運行結果。
    撥動輸入開關I0.1、I0.3，觀察輸出指示燈.Q0.1、Q0.2、Q0.3、Q0.4是否符合與、或、非邏輯的正確結果。
