本文給大家介紹一個學習西門子s7200 plc的工具軟件，這個軟件的使用對象是剛接觸電氣行業而又想學習西門子plc的三無人員（無基礎，無經驗，無硬件）。雖然它不能代替真正的PLC，但是對于開關量和簡單模擬量的程序仿真還是能夠勝任的，它解決了初學者手中沒有真實的PLC，而又想練習編程的問題，它可以像真正的PLC一樣，檢驗我們編寫的程序的正確與否，輔助我們找到程序中的錯誤，具有較高的實用價值。軟件名字是：s7 200仿真軟件漢化版，百度搜一下很容易找到，下載下來直接運行就行。
接下來說一下使用方法，首先我們要使用西門子s7200 PLC的編程軟件STEP 7-Micro/Win編寫真正的程序，如圖1

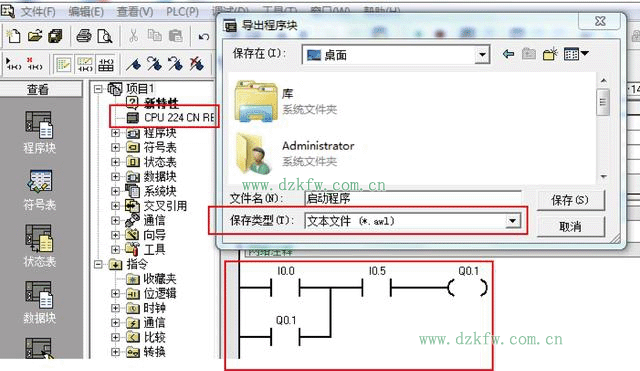

圖1
圖1，中最大紅框中的梯形圖，就是我們上節中講的自鎖程序，編寫完成以后，做兩件事。1，把CPU的型號改為:CPU 224 CN。2，點擊菜單欄文件中的導出，然后選擇保存類型為：（*.awl）。文件名為：啟動程序（名字隨便取），點擊保存按鈕，保存至桌面，一會要用到。然后打開我們下載的仿真軟件，如圖2

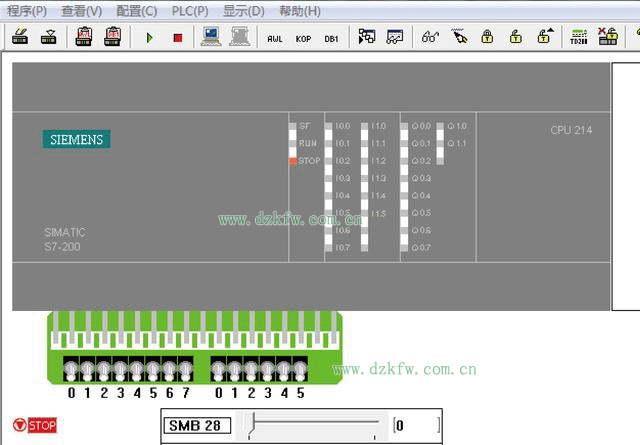

圖2
圖2，是仿真軟件第一次打開時的畫面，我們要設置一下，首先我們點擊菜單欄里的配置中的CPU型號，將CPU型號選為CPU224，即變成如圖3的樣子，和我們真實的PLC是一樣的。

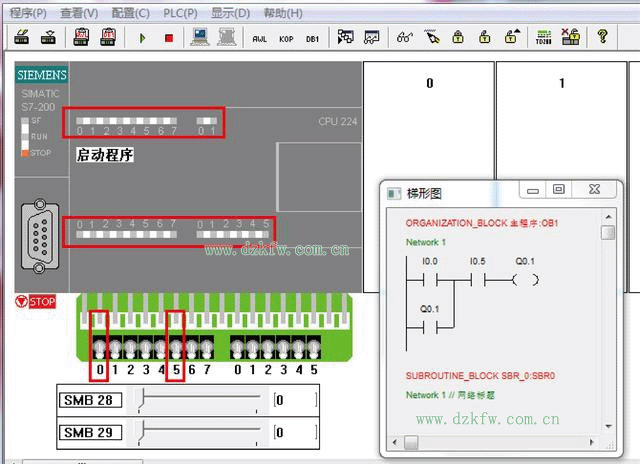

圖3
在圖3中，我們點擊菜單欄程序中的載入程序 再選擇所有，在彈出的窗口中選擇我們剛才保存在桌面的（啟動程序 . awl）點擊打開。然后將彈出來的其他的小窗口都關掉，只保留梯形圖這個小窗口，然后點擊菜單欄PLC 運行。這時我們看到運行后，PLC沒什么變化，然后點擊圖3中最小的兩個紅色小方框I0.0和I0.5使它們在閉合狀態，這時我們就會發現Q0.1指示燈已經亮起，說明Q0.1已經有了輸出。

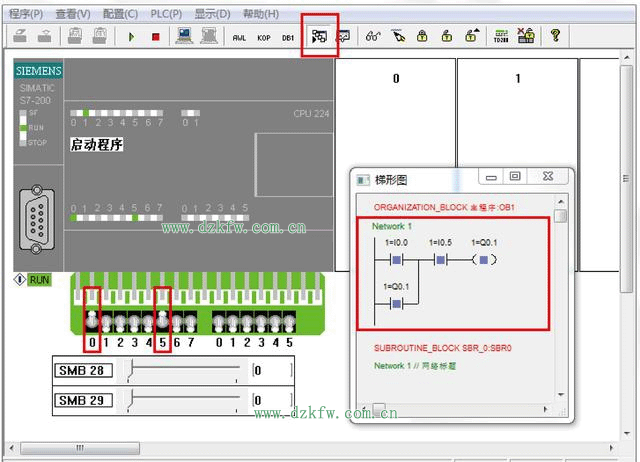

圖4
圖4，展示的是仿真軟件的程序監視功能，這個功能很實用，和真實的PLC的程序監視是一樣的，它能讓我們直觀的看到程序的運行狀態。操作方法是點擊圖4中最上面的紅色方框中的按鈕就可以了，最大的紅色方框中的，就是程序在監視狀態下運行的狀態。大家可以自己動手試一下仿真軟件其他的功能，都是中文，很容易操作。
