一、概述

西門子PLC S7-300系列及有關設備應是集成的、標準的，按照易于與工業控制系統形成一個整體，易于擴充其功能的原則選型所選用西門子PLC應是在相關工業領域有投運業績、成熟可靠的系統，西門子PLC S7-300的系統硬件、軟件配置及功能應與裝置規模和控制要求相適應。本文下面就為您介紹一下西門子PLC S7-300系列的選型方法，供您在配置過程中參考。

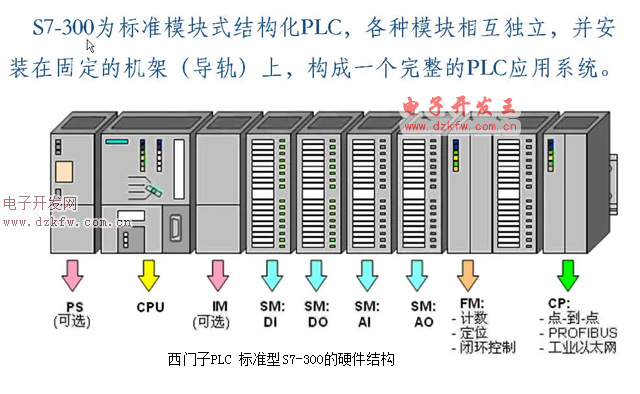

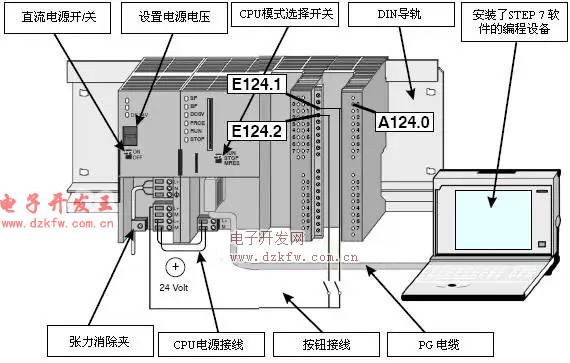

SIMATIC S7-300是德國西門子（Siemens）公司生產的模塊化中小型PLC系統，能滿足中等性能要求的應用。S7-300系統通過各種單獨的模塊之間的組合可進行構成不同要求的系統；S7-300的指令系統具備高速（0.6~0.1μs）的運算速度；S7-300支持用浮點數和反三角函數運算，能夠有效地進行更為復雜的算術運算；S7-300通過統一的Step 7軟件方便、簡單的給所有模塊進行組態和參數賦值；S7-300具備多級口令保護可以使用戶高度、有效地保護其技術機密，防止未經允許的復制和修改；S7-300具備強大的通信功能，它多種不同的通信接口，并通過多種通信處理器來連接AS-I總線接口和工業以太網總線系統，多點接口（MPI）集成在CPU中，用于同時連接編程器、PC機、人機界面系統及其他SIMATIC S7/M7/C7等自動化控制系統。

西門子的Step 7 ProfessionalV5.4 SP3 編程軟件支持LAD，STL和FBD三種編程語言，并且支持三種編程語言的混編，大大的提高了編程的效率。

　　二、西門子PLC S7-300選型

　　一、機型的選擇

　　(一)西門子PLC S7-300的類型

　　西門子PLC按結構分為整體型和模塊型兩類，按應用環境分為現場安裝和控制室安裝兩類;按CPU字長分為1位、4位、8位、16位、32位、64位等。從應用角度出發，通常可按控制功能或輸入輸出點數選型。

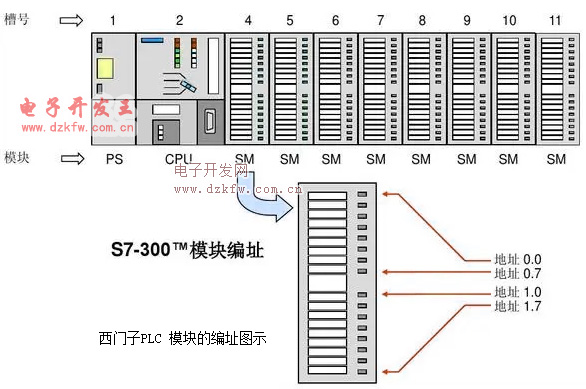

　　整體型西門子PLC的I/O點數固定，因此用戶選擇的余地較小，用于小型控制系統;模塊型PLC提供多種I/O卡件或插卡，因此用戶可較合理地選擇和配置控制系統的I/O點數，功能擴展方便靈活，一般用于大中型控制系統。

　　(二)輸入輸出模塊的選擇

　　輸入輸出模塊的選擇應考慮與應用要求的統一。例如對輸入模塊，應考慮信號電平、信號傳輸距離、信號隔離、信號供電方式等應用要求。對輸出模塊，應考慮選用的輸出模塊類型，通常繼電器輸出模塊具有價格低、使用電壓范圍廣、壽命短、響應時間較長等特點;可控硅輸出模塊適用于開關頻繁，電感性低功率因數負荷場合，但價格較貴，過載能力較差。輸出模塊還有直流輸出、交流輸出和模擬量輸出等，與應用要求應一致。

　　可根據應用要求，合理選用智能型輸入輸出模塊，以便提高控制水平和降低應用成本。

考慮是否需要擴展機架或遠程I/O機架等。

　　(三)存儲器的選擇

由于計算機集成芯片技術的發展，存儲器的價格已下降，因此，為保證應用項目的正常投運，一般要求PLC的存儲器容量，按256個I/O點至少選8K存儲器選擇。需要復雜控制功能時，應選擇容量更大，檔次更高的存儲器。

　　(四)冗余功能的選擇

　　1.控制單元的冗余

　　(1)重要的過程單元：CPU(包括存儲器)及電源均應1B1冗余。

　　(2)在需要時也可選用PLC硬件與熱備軟件構成的熱備冗余系統、2重化或3重化冗余容錯系統等。

　　2.I/O接口單元的冗余

　　(1)控制回路的多點I/O卡應冗余配置。

　　(2)重要檢測點的多點I/O卡可冗余配置。3)根據需要對重要的I/O信號，可選用2重化或3重化的I/O接口單元。

　　二、控制功能的選擇

　　該選擇包括運算功能、控制功能、通信功能、編程功能、診斷功能和處理速度等特性的選擇。

　　為減輕CPU通信任務，根據網絡組成的實際需要，應選擇具有不同通信功能的(如點對點、現場總線、工業以太網)通信處理器。

　　三、輸入輸出(I/O)點數的估算

　　I/O點數估算時應考慮適當?shù)挠嗔浚�通常根�?jù)統計的輸入輸出點數，再增加10%～20%的可擴展余量后，作為輸入輸出點數估算數據。實際訂貨時，還需根據制造廠商PLC的產品特點，對輸入輸出點數進行圓整。

　　四、存儲器容量的估算

　　存儲器容量是可編程序控制器本身能提供的硬件存儲單元大小，程序容量是存儲器中用戶應用項目使用的存儲單元的大小，因此程序容量小于存儲器容量。設計階段，由于用戶應用程序還未編制，因此，程序容量在設計階段是未知的，需在程序調試之后才知道。為了設計選型時能對程序容量有一定估算，通常采用存儲器容量的估算來替代。

存儲器內存容量的估算沒有固定的公式，許多文獻資料中給出了不同公式，大體上都是按數字量I/O點數的10～15倍，加上模擬I/O點數的100倍，以此數為內存的總字?jǐn)?shù)(16位為一個字)，另外再按此數的25%考慮余量。

　　三、小結

　　綜上所述，用戶可以在使用西門子PLC S7-300系列時，參考本文提供的內容進行配置，從而設計出完整合理的自動化控制系統，并保證其穩定運行。如果需要更多的了解西門子PLC及其模塊的相關用法，請聯系我們，我們會更好的提供相關技術支持。
