表 置位、復位指令的LAD和STL形式以及功能

	LAD	STL	功 能
置位指令	bit ——(S) N	S bit，N	從bit開始的N個元件置1并保持，N的范圍為1~255
復位指令	bit ——(R) N	R bit，N	從bit開始的N個元件清0并保持，N的范圍為1~255

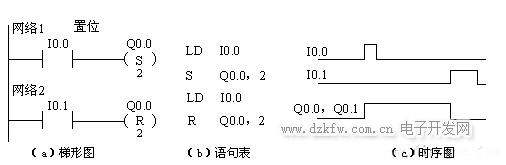

    圖所示為S、R指令的用法。



圖 S、R指令

    使用說明：

    (1)對位元件來說一旦被置位，就保持在接通狀態，除非對它復位；而一旦被復位就保持在斷電狀態，除非再對它置位。

    (2)S、R指令可以互換次序使用，但由于plc采用掃描工作方式，所以寫在后面的指令具有優先權。如在圖7.24中，若I0.0和I1.1同時為1，則Q0.0、Q0.1肯定處于復位狀態而為0。

    (3)如果對計數器和定時器復位，則計數器和定時器的當前值被清零。

    (4)N的范圍為1～255，N可為：VB、IB、QB、MB、SMB、SB、LB、AC、常數。

    (5)S、R指令的操作數為：I、Q、M、SM、T、C、V、S和L。
