西門子plc數據塊傳送指令的用法

程序：將變量存儲器VB20開始的4個字節(VB20- VB23)中的數據，移至VB100開始的4個字節中(VB100-VB103)。

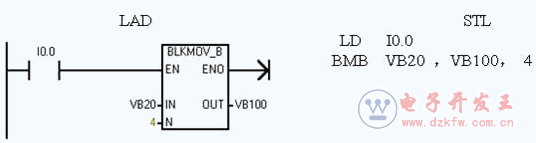

梯形圖程序如圖1。

圖1

程序執行后，將VB20～VB23中的數據30、31、32、33送到VB100～VB103。

執行結果：
數組1數據       30       31        32        33

數據地址       VB20   VB21   VB22      VB23

塊移動執行后：數組2數據       30       31        32        33

數據地址    VB100  VB101  VB102     VB103
