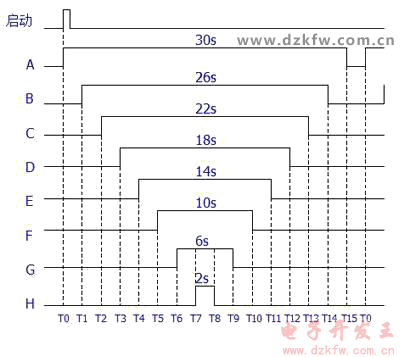

T0-T15 不是編程內的T指令，由于S7-200 T指令由T36開始才是100ms為單位的計時器，所以這里面的T0只是作為時間節點的標記！

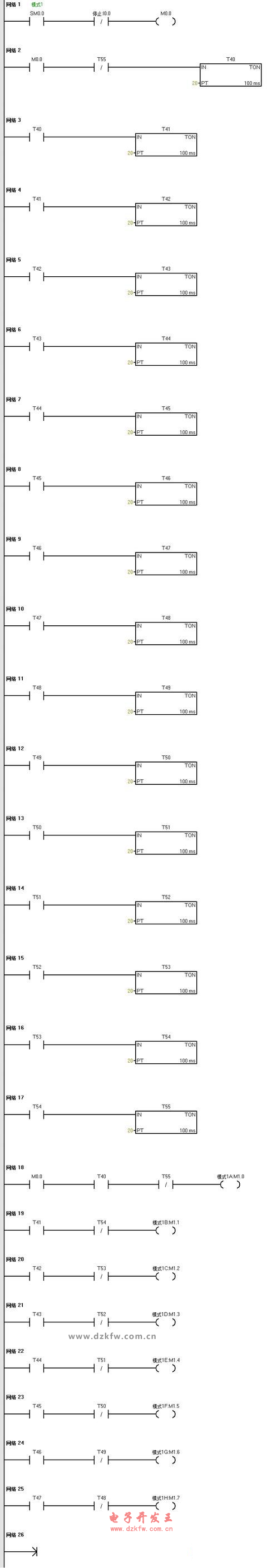

對應的PLC程序?yàn)?nbsp;

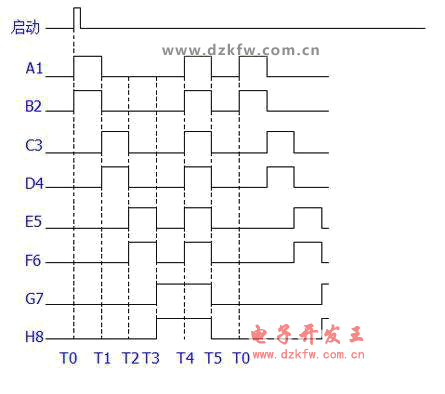

在時序圖中我們可以看到，不同的時間節點不同的輸出，以A閥輸出為例，當T40閉合時輸出高電平，當T55閉合時輸出低電平，平且是連續的輸出，因此在其閥的中間繼電器M1.0前端串聯了T40與T55，其余的輸出參照閥A，模式1均為長脈沖輸出，因此輸出的條件比較單一，并且都是長脈沖是一個循環。
模式2

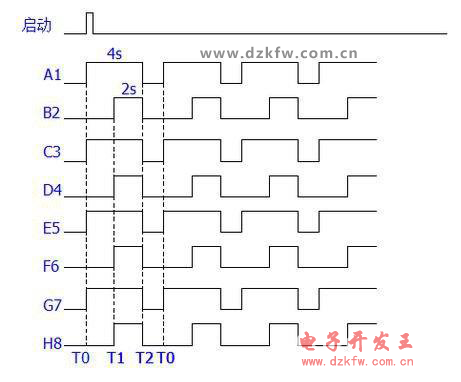

控制要求：?jiǎn)螖?shù)先噴出，然后雙數噴出，一起收起，間隔2秒，循環。


也就是說1357先噴，2秒后2468跟著噴出去，最后一起收，相隔2秒后進行下一個循環，循環的時間節點一共有3個，相對編程簡短一點。

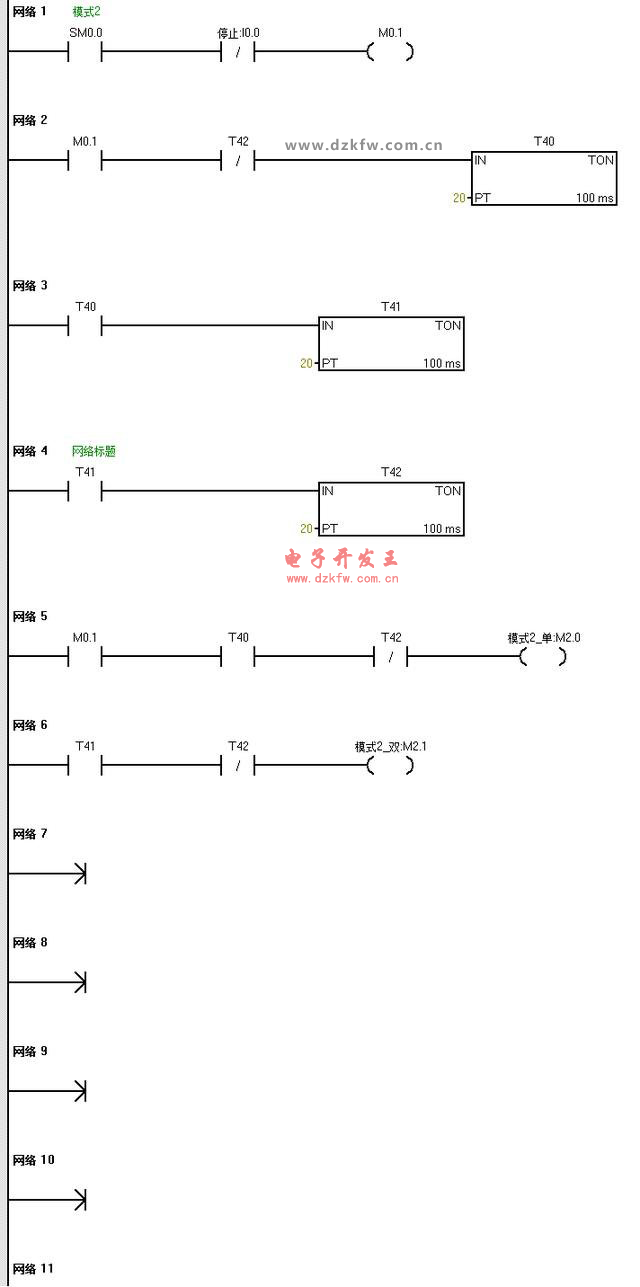

模式2與模式1對比起來相對簡單一些。
模式3
控制要求：先1278噴，在3456噴，全收，再3456噴，1278噴，全收，循環。

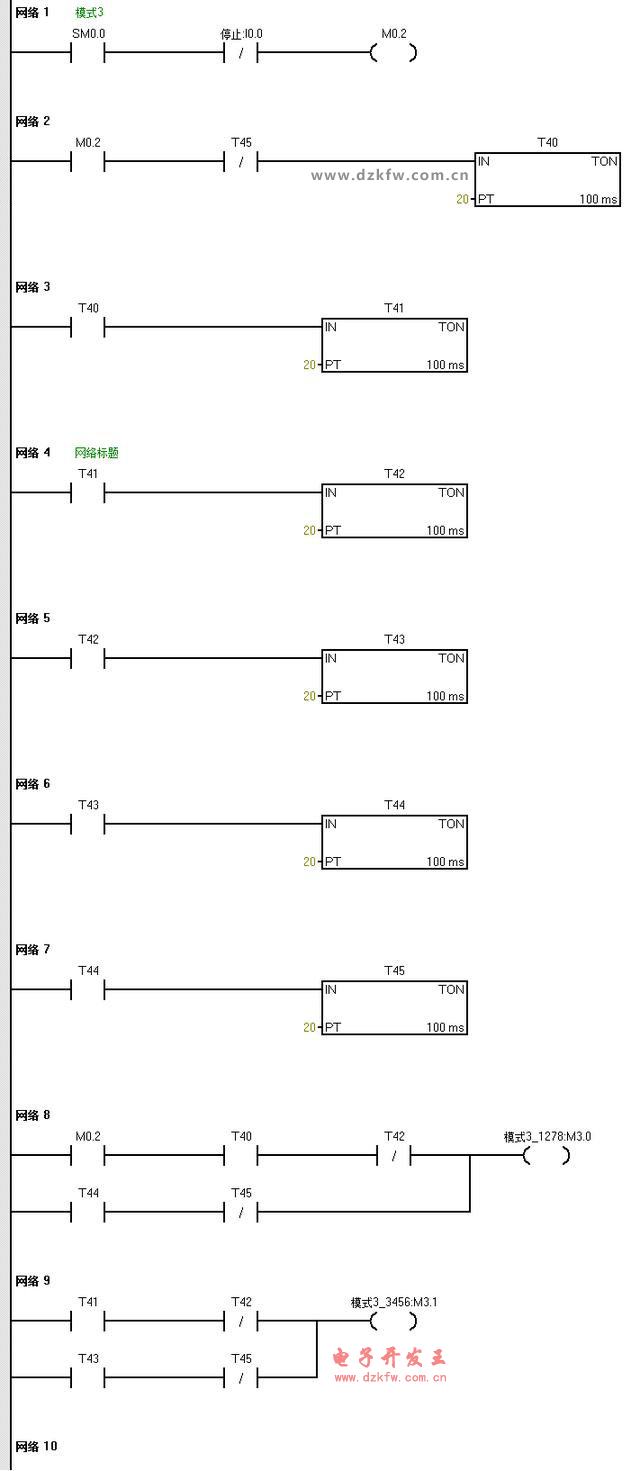

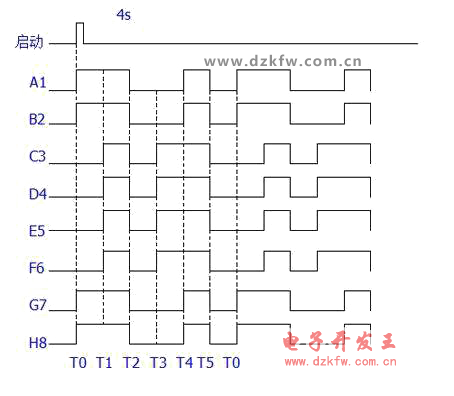

模式3有6個時間節點，只不過輸出的形式是四個為一組進行輸出，并且是有點表變化的，不過參照前面的編程思路也會很快得到解決。

模式3唯一與前2中模式有變化的就是間斷的脈沖輸出，所以輸出的時候有2種條件會導致輸出。
模式4
控制要求：先1~2噴，然后3~4噴，再5~6噴，78噴，全噴，收起，循環。


模式4是一對一對的噴出，最后一起收回在一對一對的噴出。

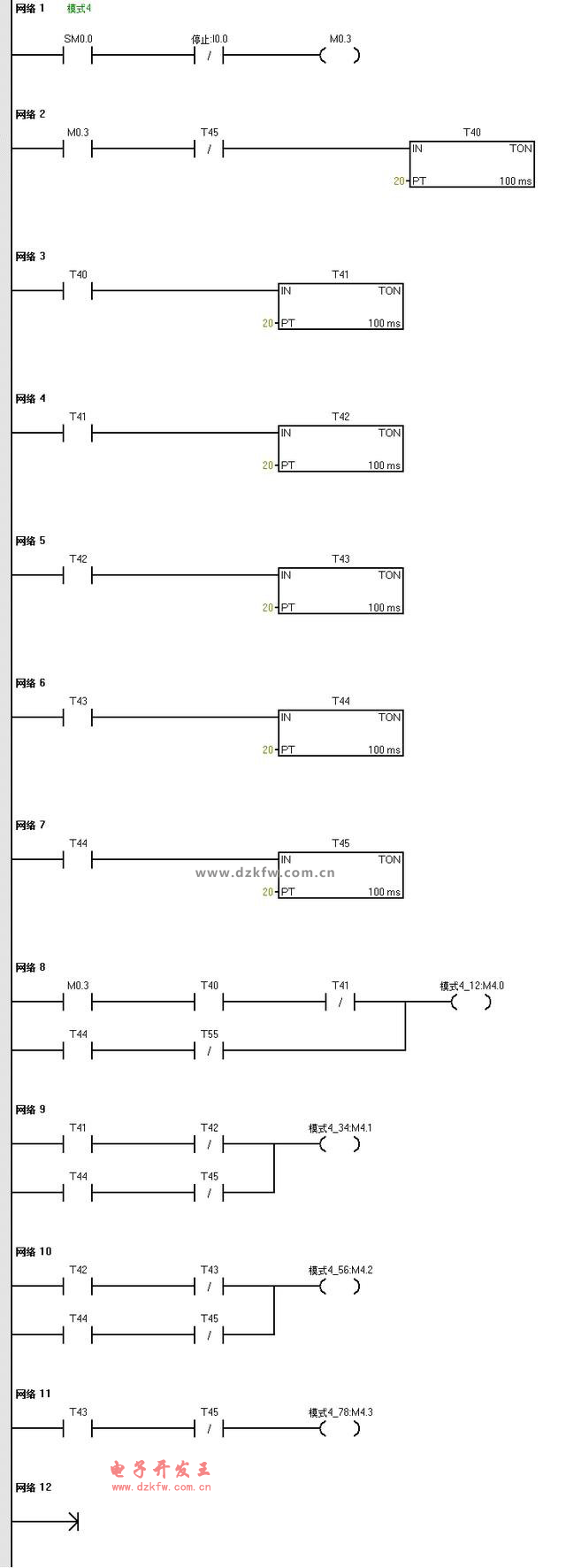

對應的輸出中間繼電器有4個。

模式4的幾個輸出也是不連續脈沖輸出，因此不同條件都會觸發最后的輸出線圈。
模式5

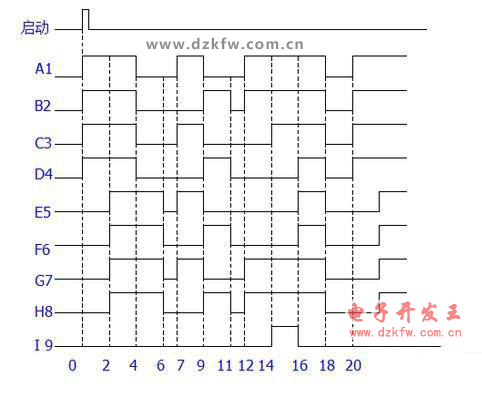

控制要求：1~4噴2秒，1~8噴2秒,5~8噴2秒，1秒收，單噴2秒，雙噴2秒，1秒滅，1278噴2秒,123789噴2秒,2秒1~8噴,2秒收，共20秒，循環
注意：用S7-200編，第5種通過比較來設置時間
模式5的控制要求比較特殊，除了繁瑣以外還特殊要求了要通過比較的方式來設置時間，因此就不能采用計時器的方式來設置時間。


為了滿足控制要求我把時間變成計數的方式，通過比較計數來進行時間控制。

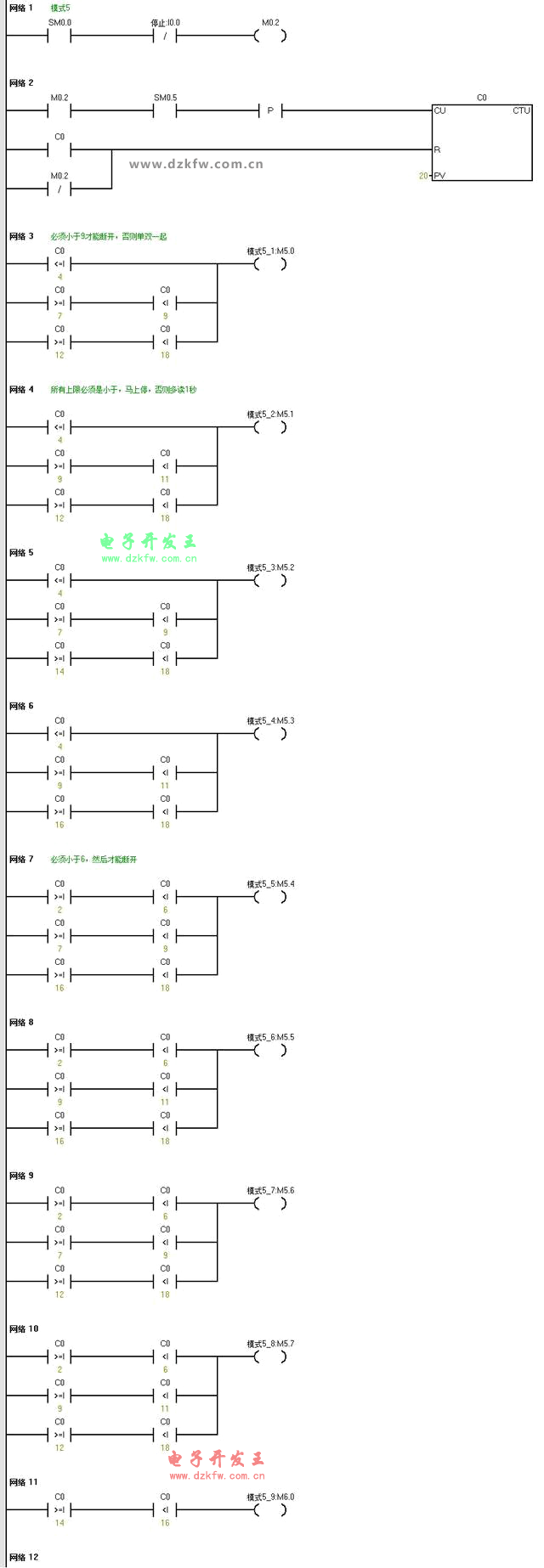

根據上方的時序圖，來進行比較的編程，需要注意的是所有數值的上線都要是小于該值，否則會多計數1秒，而計數的原理是利用了S7-200的內部時鐘來實現，SM0.5是一個開0.5S 關0.5S 的內部時鐘，加上一個上升沿就變成了1秒一計數的計數器，根據不同計數的比較來實現不同的輸出。每個輸出點一個循環內最多有3次輸出，因此要進行3次條件的并聯來實現輸出。
所有模式都編程過后最后我們來看看程序是如何組建的！

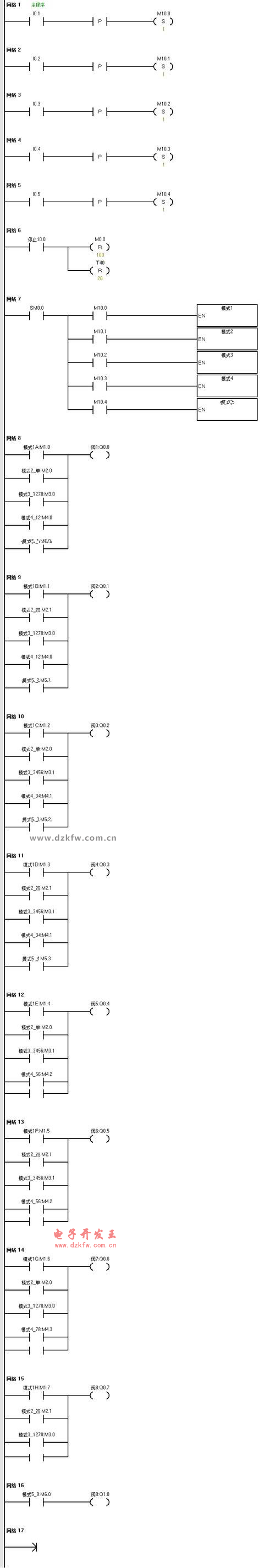

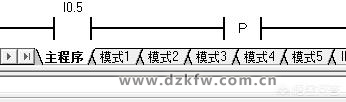

由于采用5個按鈕控制5種模式，所以我采用主程序調用子程序的方法，一共5種模式，采用一個主程序5個子程序的方法來實現功能！


而子程序?qū)��?yīng)的觸發條件為按下對應的按鈕，噴泉的停止是靠一個自復位的停止按鈕來控制，按下停止按鈕會復位所有子程序，并復位子程序內所有計時器，方式啟動時不是從第一個輸出點輸出。

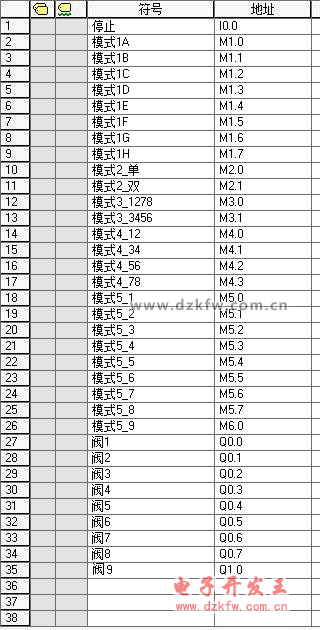

這是我所定義的符號表，僅供參考！
