西門子S7-1200PLC控制兩臺電動機順序啟停逆序停止plc程序?qū)嵗?/h1>

作者：佚名    文章來源：本站原創    點擊數：    更新時間：2020-03-19

今天來分享一個西門子S7-1200plc控制三相異步電動機順啟逆停的編程設計實例,題目要求如下：

設計兩臺電動機順序啟動逆序停止的PLC控制線路，并繪制電路圖編寫程序。總體控制要求:1、按下啟動按鈕 SB1，電動機M1先啟動，5S后自動啟動電動機M2;2、停止時，按下停止按鈕SB2,電動機M2先停止，延時3S后，自動停止電動機M1；3、具有短路、過載保護等必要的保護措施。請按照如下I/O分配表繪制接線圖并編寫程序：

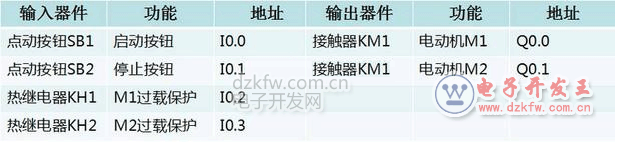

(1)首先，按照題目要求做PLC的I/O分配表

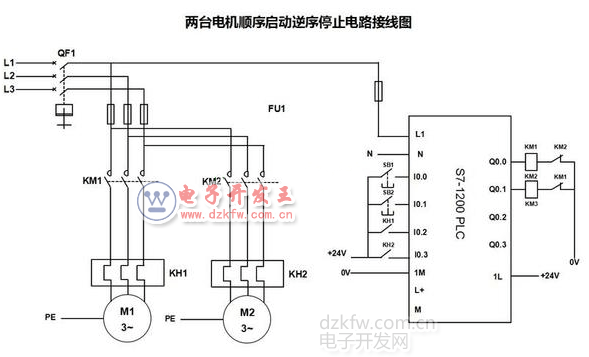

(2)按照I/O分配表繪制硬件接線圖

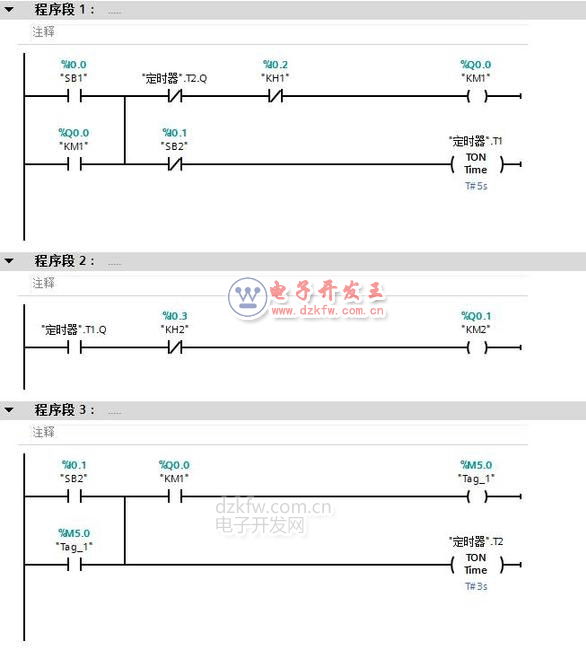

(3)編寫并調試梯形圖程序，梯形圖實例：



Tags：西門子S7-1200PLC,順序啟停,梯形圖實例
