1．設備概況

    實用搶答器的這一產品是各種競賽活動中不可缺少的設備，無論是學校、工廠、軍隊還是益智性電視節目，都會舉辦各種各樣的智力競賽，都會用到搶答器。目前市場上已有的各種各樣的智力競賽搶答器絕大多數是早期設計的，只是具有搶答鎖定功能的一個電路，以模擬電路、數字電路或者模擬電路與數字電路相結合的產品。這部分搶答器已相當成熟�，F(xiàn)在的搶答器具有倒計時、定時、自動（或手動）復位、報警（聲響提示，有的以音樂的方式來體現）、屏幕顯示、按鍵發光等多種功能。但功能越多的電路相對來說就越復雜，且成本偏高，故障高，顯示方式簡單（有的甚至沒有顯示電路），無法判斷提前搶按按鈕的行為，不便于電路升級換代。本設計是利用PLC作為核心部件進行邏輯控制及信號的產生，用PLC本身的優勢使競賽真正達到公正、公平、公開。

    2．控制要求

    1)搶答器同時供8名選手或8個代表隊比賽，分別用8個按鈕S1~S8表示。

    2)設置一個系統清除和搶答控制開關S，該開關由主持人控制。

    3)搶答器具有鎖存與顯示功能。即選手按動按鈕，鎖存相應的編號，并在LED上顯示，同時揚聲器發出報警聲響提示。選手搶答實行優先鎖存，優先搶答選手的編號一直保持到主持人將系統清除為止。

    4)搶答器具有定時搶答功能，且一次搶答的時間由主持人設定（如10s）。當主持人啟動“開始”鍵后，定時器進行倒計時，同時揚聲器發出短暫的聲響，該聲響持續的時間0. 5s左右。

    5)參賽選手在設定的時間內進行搶答，搶答有效，定時器停止工作，顯示器上顯示選手的編號，并保持到主持人將系統清除為止。

    6)如果定時時間已到，無人搶答，本次搶答無效，系統報警并禁止搶答，定時顯示器上顯示0。

    3．I/O分配表

    I/O分配表見表7-4。

    表7-4    I/O分配表

    4．梯形圖

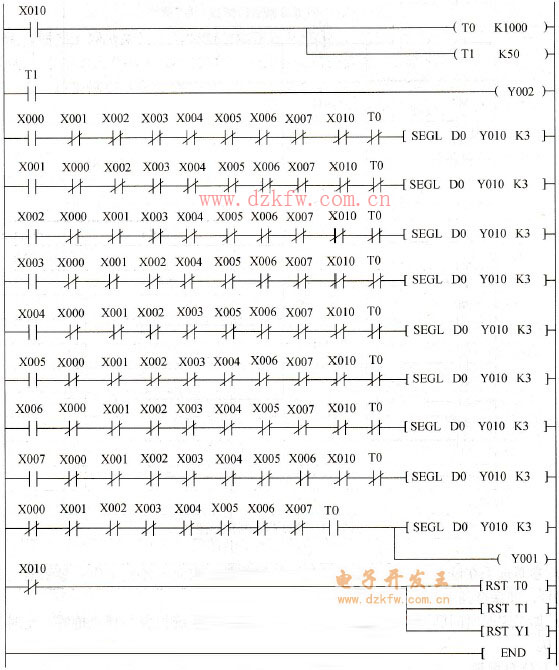

    梯形圖如圖7-13所示。

    圖7-13    搶答系統梯形圖
