1．控制要求

    如圖4-25所示為某流質飲料灌裝生產線的簡化示意圖，在傳送帶上設有灌裝工位和封蓋工位，能自動完成飲料的灌裝及封蓋操作。

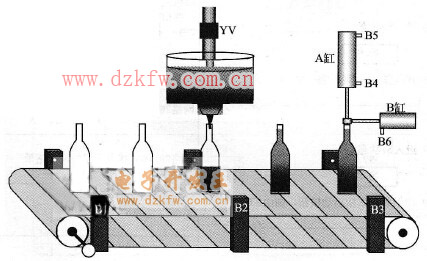

    圖4-25    灌裝生產線示意圖

    傳送帶由電機M1驅動，傳送帶上設有定位傳感器B1、灌裝工位工件傳感器B2和封蓋工位工件傳感器B3，在封蓋工位上有A缸和B缸2個單作用氣缸，在A缸上有2個位置傳感器，A缸伸出到位時B4動作，A缸縮回到位時B5動作，在B缸上設有1個傳感器，當B缸伸出到位時B6動作。

    按啟動按鈕傳送帶開始轉動，若定位傳感器Bl動作，表示飲料瓶已到達一個工位，傳送帶應立即停止，此時如果在灌裝工位上有飲料瓶，則由電磁閥YV對飲料瓶進行3s定時灌裝；如果在封蓋工位上有飲料瓶，則執行封蓋操作：首先B缸將瓶蓋送出，B6動作時表示瓶蓋已送到位，然后A缸開始執行封壓，當B4動作時，表示瓶蓋已壓到位，1s后A缸縮回，當B5動作時表示A缸已縮回到位，然后B缸縮回，1s后傳送帶轉動。任何時候按停止按鈕，應立即停止正在執行的工作：傳送帶電機停止、電磁閥關閉、氣缸歸位。

    2．任務分析

    分析上述要求，由于飲料的灌裝與封蓋是同時進行，而且動作時間并不相同，因此應使用并進分支流程設計順序功能圖，如圖4-26所示。系統設計12個狀態：S1為初始狀態、S2為傳送帶動作；S3～S5為灌裝過程控制；S6～S12為封蓋過程控制。

    3．實施方案

    (1) PLC系統資源分配

    飲料灌裝生產線控制系統所用資源如表4-3所列。

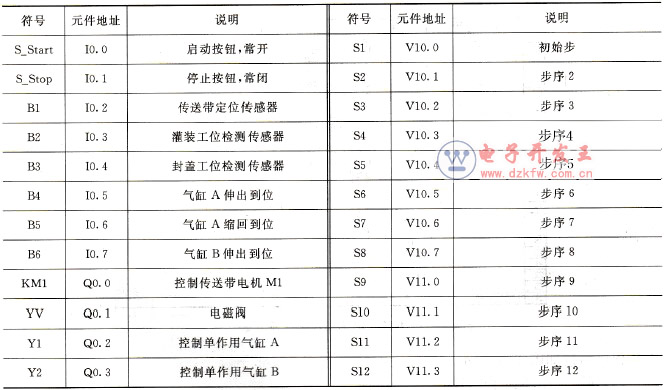

    表4-3    飲料灌裝線元件分配

    (2)編輯符號表

    打開STEP 7-Micro/Win，執行“文件”→“保存”菜單命令，將新建項目命名為“灌裝流程控制”。打開用戶定義符號表編輯器，然后按圖4-27編輯符號表。

    (3)程序設計

    1)編寫順序功能圖子程序SBR_0

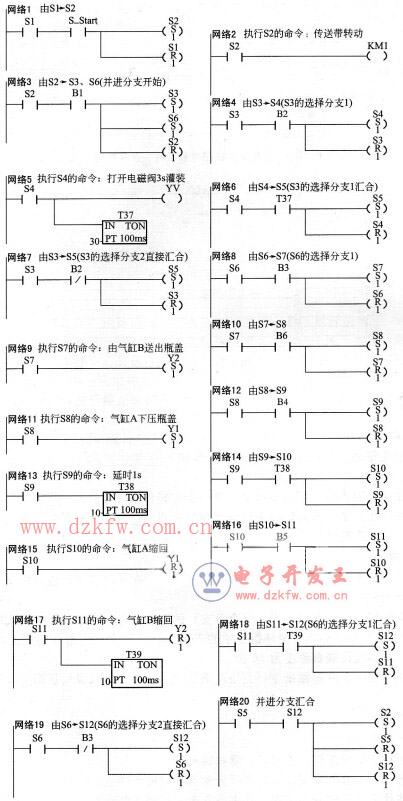

    根據圖4-26所示的順序功能圖編寫梯形圖，將順序功能圖放置在一個子程序SBR_0中，程序結構如圖4-28所示：

    2)編寫主循環程序OB1

    在主循環程序081中調用順序功能圖子程序SBR_0，并編寫初始化及停止控制程序，程序結構如圖4-29所示。

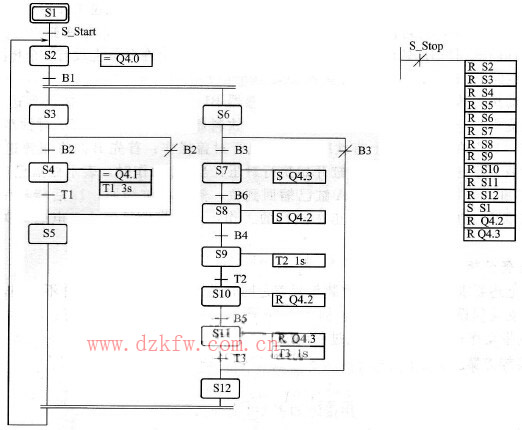

    圖4-26    灌裝生產線的順序功能圖

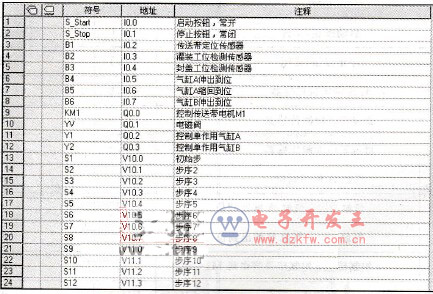

    圖4-27    編輯用戶定義符號表

    4．方案調試

    在STEP 7-Micro/Win環境下執行全編譯命令，并將編譯結果下載到PLC，然后將PLC的工作模式開關切換到RUN位置。打開狀態表，然后按圖4-30編輯狀態表，再按工具欄上的趨勢圖工具，在線觀察各狀態的變化。

    圖4-28    灌裝生產線順序控制子程序SBR_0

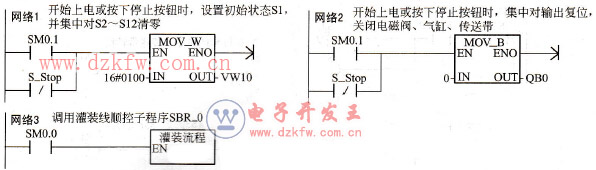

    圖4-29    灌裝生產線控制系統的主循環程序OB1

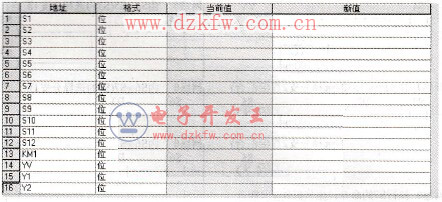

    圖4-30    編輯狀態表
