流水線在工廠生產線上運用非常廣泛。從產品原料到最終產品，工廠中的生產過程都是由各個生產工站實現。工站與工站之間的轉運，就是通過流水線實現。下面就工廠流水線的實現過程拆分如下：
控制功能
流水線輥道的啟動/停止，均依照前后輥道一定的時許實現。流水線輥道后一級的啟動均由前一級輥道的運行狀態控制，其前一級輥道未運行，則后一級輥道不能啟動；反之，后一級輥道未停止，則前一級輥道不可停止。若下一級輥道上檢測到物料，則上一級輥道不可運行，防止流水線上形成物料堆積。
控制流程

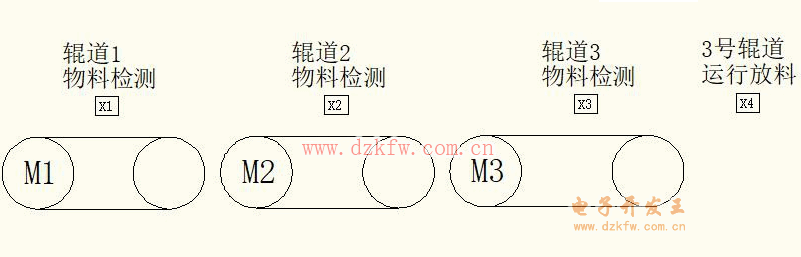

流水線輥道示意圖如下：


流水線輥道示意圖
流水線啟動后，若流水線上未檢測到物料，則流水線輥道全部啟動；若檢測到物料則按照如下邏輯處理：
1）若輥道3后的允許放料信號無效，且3號輥道上的物料檢測傳感器檢測到物料（3號輥道上有物料），則停止輥道3；
2）若輥道3處于停止?fàn)顟B(tài)，且2號輥道上的物料檢測傳感器檢測到物料（2號輥道上有物料），則停止輥道2；
3）若輥道2處于停止?fàn)顟B(tài)，且1號輥道上的物料檢測傳感器檢測到物料（1號輥道上有物料），則停止輥道1。
程序示例
地址分配如下：

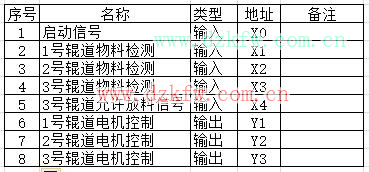

plc 地址分配

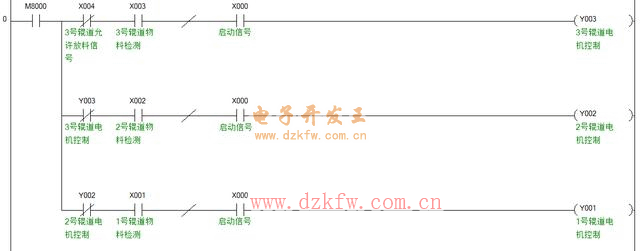

PLC流水線程序
