這個程序是西門子s7200 plc最簡單的一個程序，為了能讓大家徹底的弄明白這個PLC程序，我決定把這個本來就最簡單的程序，再拆成最最最簡單的單個部件來說一下。因為這是plc編程的基礎，一定要弄明白。奧，不是一定是必須。

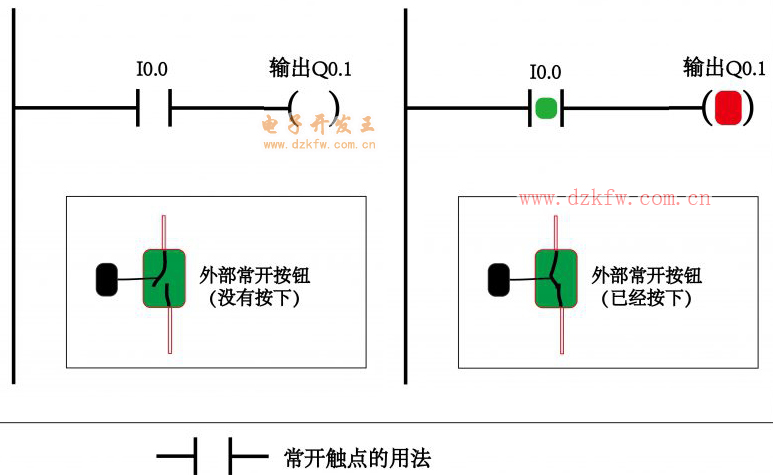

如圖1，是PLC程序內常開觸點的用法（大家注意我說的常開觸點是PLC程序內的，不是外部的常開按鈕，大家別弄混了），如果外部常開按鈕沒有按下，Q0.1就沒有輸出，因為I0.0沒有接通。如果外部常開按鈕按下，Q0.1就有輸出，因為I0.0接通了（PLC程序內，綠色的為接通，紅色的為有輸出）。這個最好理解。

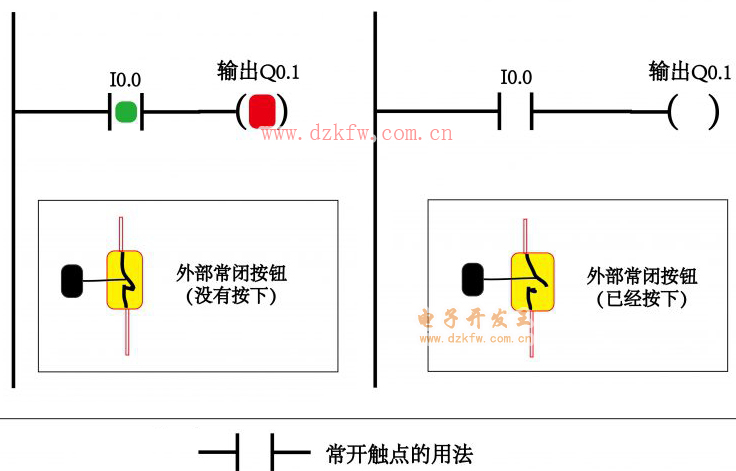

圖2，是程序內常開觸點的另一種用法，如果外部接的是常閉按鈕，同樣能實現控制Q0.1的輸出。當外部常閉按鈕沒有按下時，I0.0就是通的，所以Q0.1就有輸出。如果外部常閉按鈕按下，Q0.1就沒有有輸出，因為I0.0不通了（PLC程序內，綠色的為接通，紅色的為有輸出）。這個理解起來還可以哈。

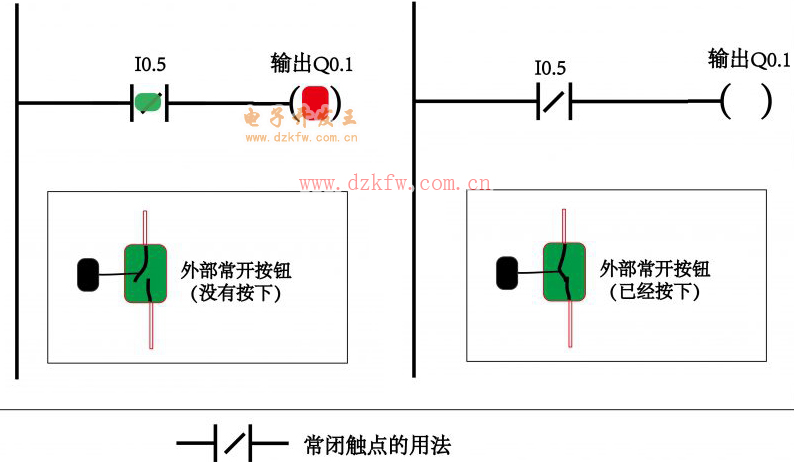

圖3，是程序內常閉觸點的用法，如果外部接的是常開按鈕，當沒有按下時，I0.5就是通的，所以Q0.1就有輸出（PLC程序內，綠色的為接通，紅色的為有輸出）。如果外部常開按鈕按下，Q0.1就沒有輸出，因為I0.5不通了（注意，雖然程序內常閉觸點I0.5中間有個斜杠，但那只是表示它是一個常閉觸點，并不表示它是通的）。這個雖然不太容易理解，但多看幾遍就能明白。

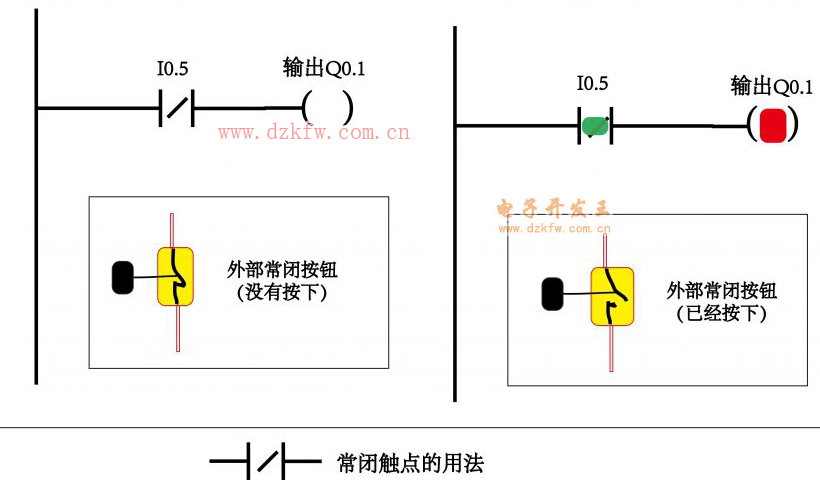

圖4，是程序內常閉觸點的另一種用法，如果外部接的是常閉按鈕，當沒有按下時，I0.5是不通的，所以Q0.1就沒有有輸出。如果外部常閉按鈕按下，Q0.1就有輸出，因為I0.5通了。這個也有點難度。但是我告訴大家一句話基本上你就能明白的差不多了，程序內的常開觸點，給它信號它就接通。常閉觸點，給它信號它就斷開。這個信號就是我們外部的常開或常閉按鈕。要還不明白，死記硬背吧，要是能記住也是可以編程的。
