西門子s7-200同一數據源不同時間的比較方法 梯形圖實例

作者:佚名    文章來源:本站原創    點擊數:    更新時間:2022-01-01

解答:

同一個地址在不同的時間下獲取的數值,然后把這些數值進行比較。通常是模擬量數值,在不同的時間讀取出來不同的數值,然后進行比較即可。

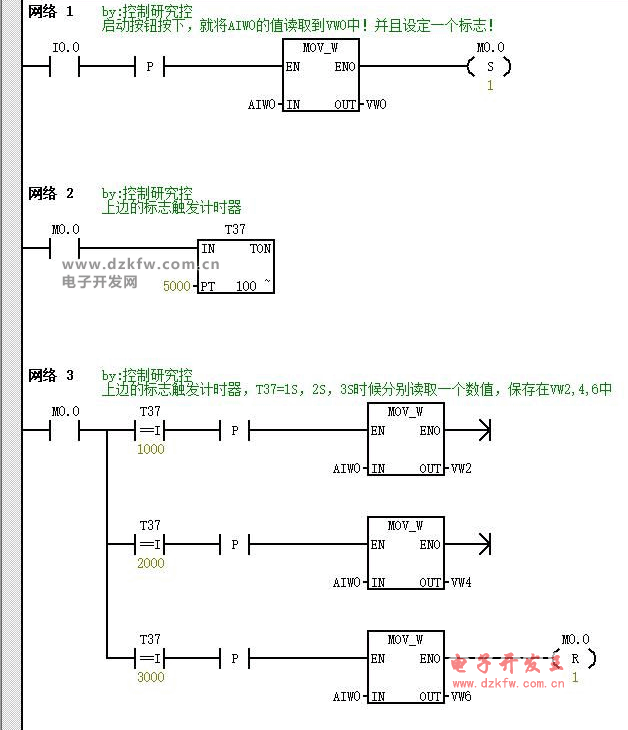

參考如下程序段:

西門子s7-200同一數據源不同時間的比較方法 梯形圖實例

I0.0不管是按鈕還是別的信號,I0.0接通時,就會將模擬量AIW0這個地址的值讀取到VW0中保存起來,并置位一個點,這個點去啟動定時器T37,即第一次讀取AIW0的值就同時開始計時。

然后,網絡3就是T37計時到1S時,再次讀取AIW0的值,到VW2中保存起來,然后2S,3S時再次保存2個值到VW4和VW6。

這樣程序就實現了從第一次讀取,每隔1S就再次讀取一個數值,然后保存到不同的變量中去。

此時,VW0、VW2、VW4與VW6就是AIW0這個模擬量通道的值在不同時間內的讀數,然后用比較指令去比較VW0-VW6的值即可,根據實際的需求,使用相應的比較指令即可。

總結:

實現該問題的關鍵點,在于每次讀取的值,均需要存放在一個獨立的變量中去,而且需要配合邊沿指令實現只讀取一次數值,而不是一直讀取。

Tags:西門子PLC,s7-200,同一數據源不同時間的比較
