我們在前面的文章（認識西門子PLC S7-200 Smart系列plc）中對西門子S7-200 Smart系列PLC進行了總體的介紹，今天這篇文章，我們以ST40為例，來更深入的談談S7-200 Smart系列PLC的CPU模塊。

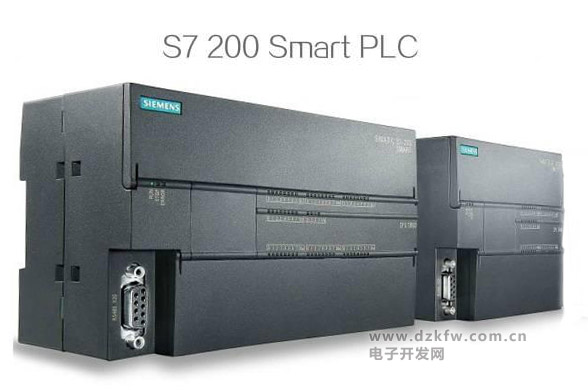

ST40的全稱是"CPU ST40 DC/DC/DC"，其名稱遵循S7-200 Smart系列PLC的命名規則：字母“S”表示“標準型”；字母“T”表示“晶體管輸出”；“40”表示該模塊總共有40個數字量輸入/輸出（IO）通道。由于輸入/輸出通道的比例關系為3:2，因此ST40有24個數字量輸入（DI）通道，16個數字量輸出（DO）通道；名稱中第一個“DC”表示其供電方式為直流電（DC 24V）；第二個“DC”表示輸入方式為直流電；第三個“DC”表示輸出方式為直流電；ST40的外觀如下圖：

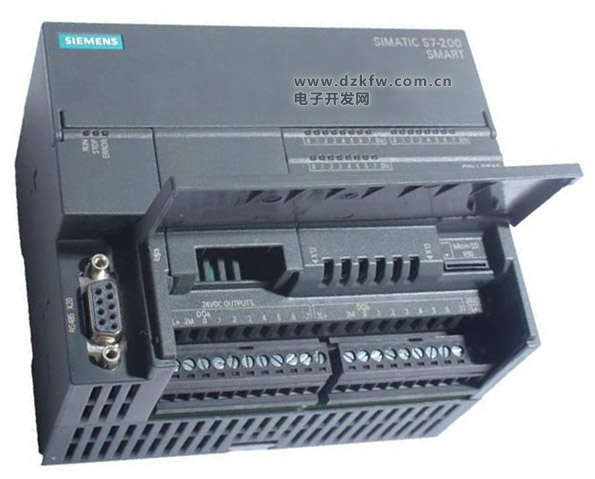

ST40模塊的左下角是RS485的接口，編號為X20。其右邊是一個端蓋，掀開蓋子可以看到兩個接線端子，左邊編號為X12，右邊編號為X13。如下面這張圖：

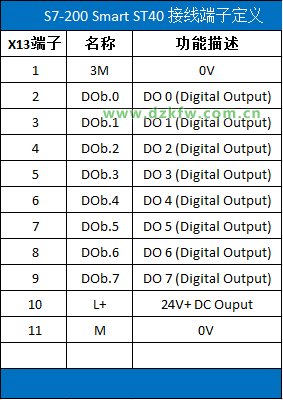

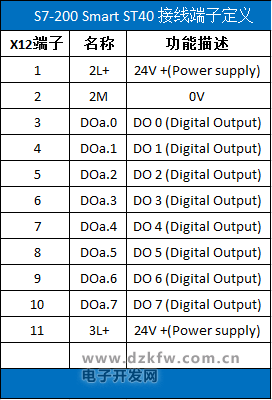

X12和X13是數字量輸出的接線端子，其具體的針腳定義見下面兩張表格：

X13的上方是一個微型SD卡插槽（Micro SD card），可以使用市面上通用的SD卡。

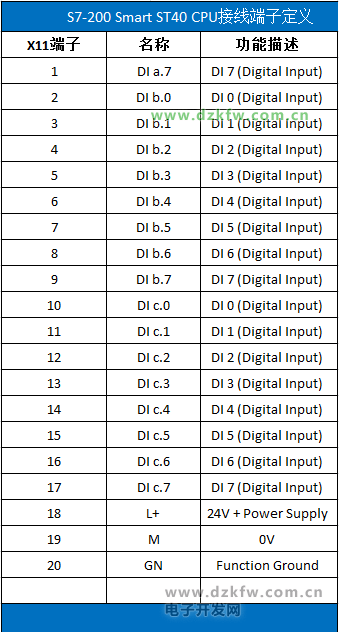

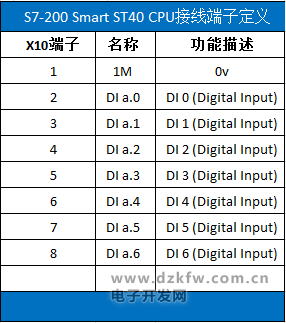

CPU ST40模塊的上部分也有一個端蓋，掀開后可以看到兩個接線端子，左邊編號X10，右邊編號為X11，這是數字量輸入和電源供電的地方。其中X11的18號端子為24V供電的正極，19號為負極，20號為功能性接地。具體的針腳定義見下面的表格：

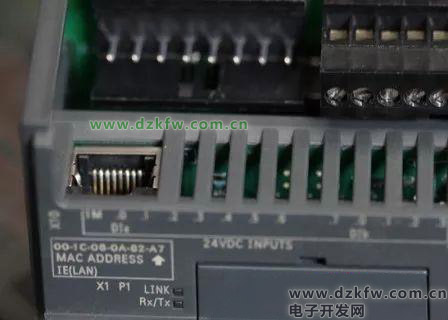

在X10的左邊有個以太網的插口，可以用來連接以太網（注意：不是Profinet），如下圖：

ST40 CPU模塊的中央有個方形的蓋板，可以用來插接信號板（Signal Board），可以看出其設計思路與S7-1200系列CPU是相同的。

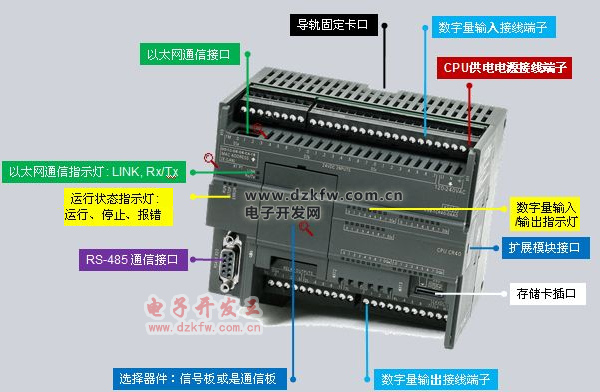

ST40 CPU模塊提供了很多指示LED燈，用來指示CPU模塊的狀態。比如CPU的運行（RUN）、停止（STOP）、報錯（ERROR）指示燈；數字量輸入/輸出指示燈；以太網網絡鏈接（LINK）和數據傳輸（Rx/Tx）指示燈等；

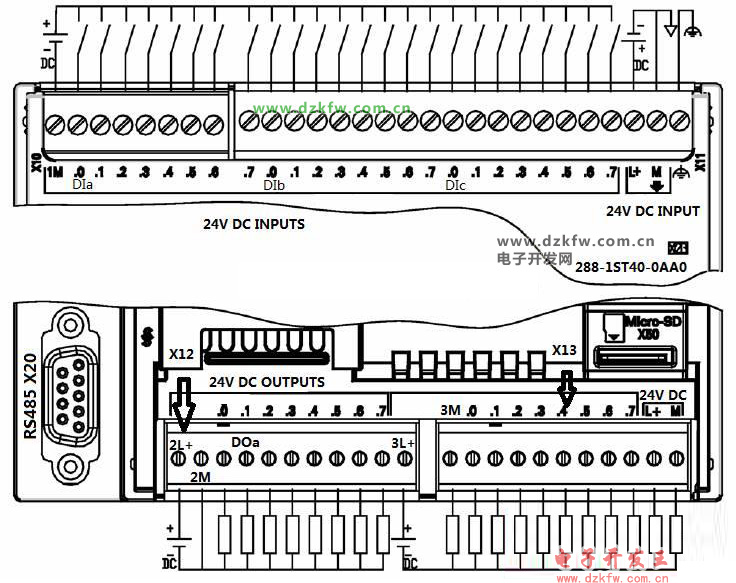

下面這張圖是ST40的接線示意圖，從圖中可以清楚的看到模塊的供電、數字量輸入、數字量輸出及模塊向外輸出24V電源的接線方式。

好了，關于西門子S7-200 Smart的ST40 CPU模塊我們就先聊到這里，
