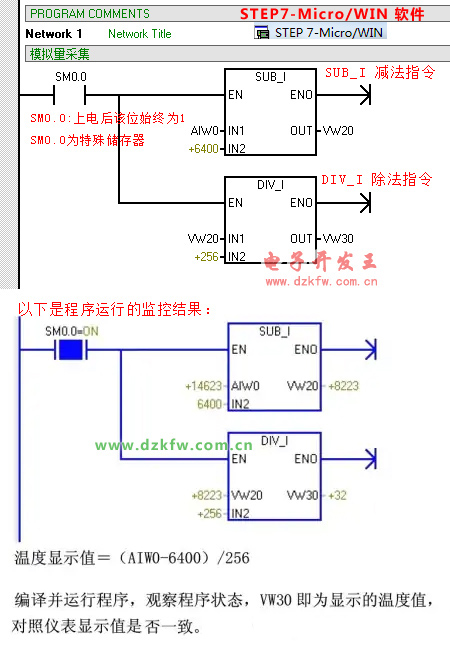

本實例采用的硬件是西門子S7-200 系列plc，CPU型號是CPU222,僅帶一個模擬量擴展模塊EM235,該模塊的第一個通道連接一塊帶4-20mA變送輸出的溫度顯示儀表，該儀表的量程設置為0-100度，即0度時輸出4mA,100度時輸出20mA.溫度顯示儀表的鉑電阻輸入端接入一個220歐姆可調電位器……

注：首先保證有模擬量模塊，模擬量模塊的地址跟其所在位置有關系，第一個模擬量模塊兒的第一個模擬量輸入通道地址為AIW0，第二個AIW2，第二個模擬量輸入模塊兒的第一個地址為AIW8，第一個模擬量模塊的模擬量輸出首地址為AQW0；具體編程時直接引用該地址即可，直接輸入輸出的數據是整型數據，一般為0-32000（12位分辨率）或0-4095（8位分辨率）；
