在工業自動化控制中，我們經常會遇到開關量，數字量，模擬量，脈沖量等各種概念，對于外行人來說并不是很了解，此文計訊小編詳細講解模擬量、數字量、開關量和脈沖量相關知識。

1.數字量

很多人會將數字量與開關量混淆，也將其與模擬量混淆。數字量在時間和數量上都是離散的物理量，其表示的信號則為數字信號。數字量是由0和1組成的信號，經過編碼形成有規律的信號，量化后的模擬量就是數字量。

2.模擬量

模擬量的概念與數字量相對應，但是經過量化之后又可以轉化為數字量。模擬量是在時間和數量上都是連續的物理量，其表示的信號則為模擬信號。模擬量在連續的變化過程中任何一個取值都是一個具體有意義的物理量，如溫度，電壓，電流等。

3.開關量

一般指的是觸點的“開”與“關”的狀態，一般在計算機設備中也會用“0”或“1”來表示開關量的狀態。開關量分為有源開關量信號和無源開關量信號，有源開關量信號指的是“開”與“關”的狀態是帶電源的信號，專業叫法為躍階信號，可以理解為脈沖量，一般的都有220VAC, 110VAC,24VDC,12VDC等信號，無源開關量信號指的是“開”和“關”的狀態時不帶電源的信號，一般又稱之為干接點。電阻測試法為電阻0或無窮大。

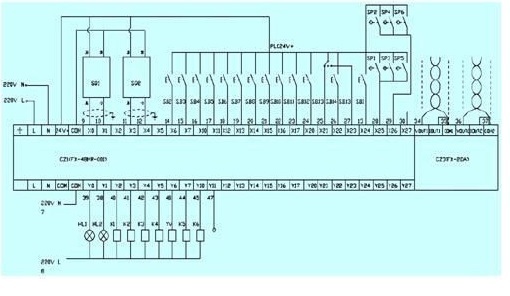

（開關量學術圖）

4.脈沖量

脈沖量就是瞬間電壓或電流由某一值躍變到另一值的信號量。在量化后，其變化持續有規律就是數字量，如果其由0變成某一固定值并保持不變，其就是開關量。

（脈沖量學術圖）

開關量、模擬量、脈沖量的定義

開關量定義為：主要指開入量和開出量，是指一個裝置所帶的輔助點，譬如變壓器的溫控器所帶的繼電器的輔助點(變壓器超溫后變位)、閥門凸輪開關所帶的輔助點(閥門開關后變位)，接觸器所帶的輔助點(接觸器動作后變位)、熱繼電器(熱繼電器動作后變位)，這些點一般都傳給PLC或綜保裝置，電源一般是由PLC或綜保裝置提供的，自己本身不帶電源，所以叫無源接點，也叫PLC或綜保裝置的開入量。

模擬量定義為：在時間和數值上都是連續變化的信號。

（模擬量學術圖）

最基本的數字量就是0和1，最基本來說即指反映到開關上就是指一個開關的打開(0)或閉合(1)狀態，開關量是無源的，即它需要裝置輸出電源對它進行檢測(這也就是裝置的開入量，如綜保裝置的非電量輸入即是一個外部提供的開入量);也可以用0和1進行編碼，編成各種通訊碼。

模擬量即指經PT、CT等傳送過來的電壓、電流、頻率等電量信號;壓力傳感器經壓力變送器、液位傳感器經液位變送器、流量傳感器經流量變送器、熱電偶或熱電偶經溫度變送器等傳送過來的4-20mA(電Ⅲ型儀表)信號等就是模擬量。

綜保裝置能檢測電量(經PT、CT等傳送過來的電壓、電流、頻率等信號，即模擬量)和非電量信號(變壓器的輕瓦斯、重瓦斯、超溫信號，即非電量，也就是開關的打開和閉合)。
