(1)設置實時時鐘指令：SET_RTC，詳細信息見表6-71。

    表6-71    設置實時時鐘指令

    (2)指令功能：指令將當前時間和日期寫入用T指定的8個字節的時間緩沖器中，如圖6-125所示。

    圖6-125    設置實時時鐘指令程序

    使用該指令注意事項如下。

    ①所有日期和時間值必須采用BCD格式編碼。

    ②S7-200 CPU不會根據日期核實星期是否正確，無效日期可能會被接受，例如2月30日。

    ③不要在主程序和中斷例行程序中同時使用TODR/TODW指令。

    ④S7-200中的當日時鐘僅使用年份的最后兩位數字，例如16#04，表示2004年。

    ⑤斷電后，CPU靠?jī)?nèi)置超級電容或外插電池卡為實時時鐘提供緩沖電源，若長時間斷電或內存丟失，則實時時鐘將被初始化為默認值。

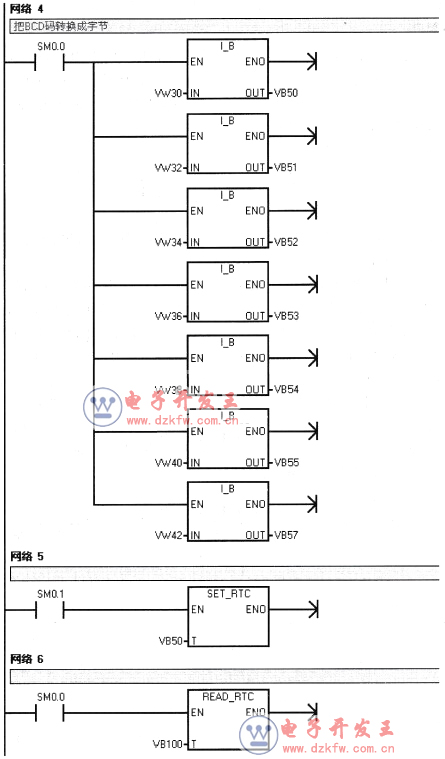

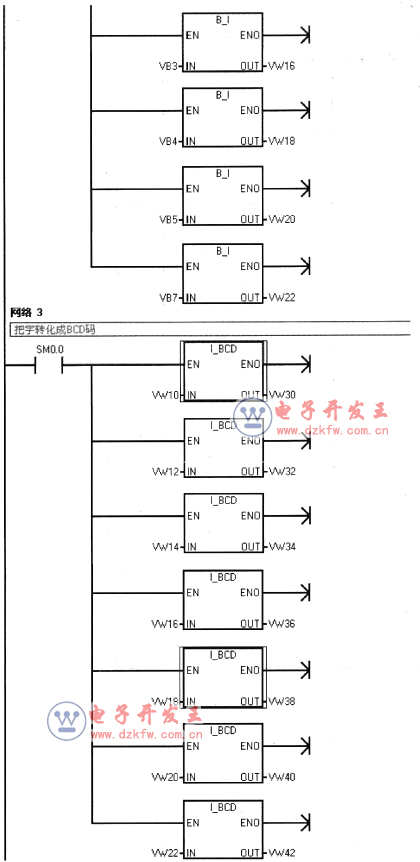

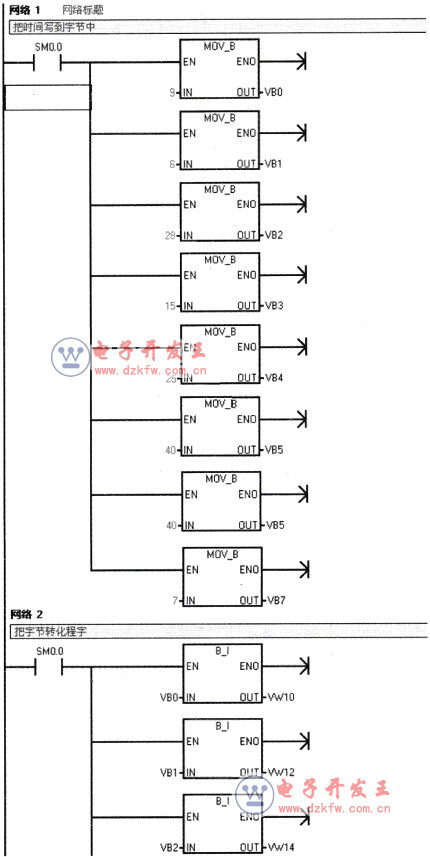

    應用案例：把PLC內的時鐘設置成2009年6月28日15時25分40秒，星期日(7)，并把PLC內的實際時間讀到以VB100為首的8個字節元件中。控制程序如圖6-126所示。

    圖6-126    應用案例控制程序
