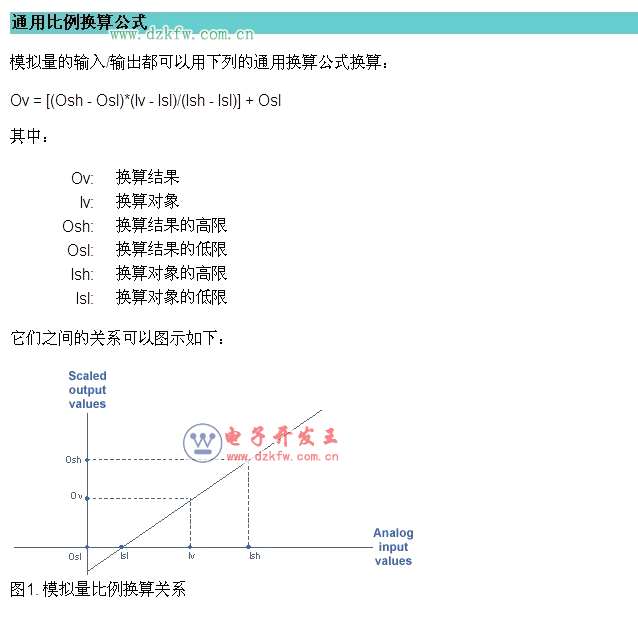

模擬量輸入轉換成數(shù)字量和把數(shù)字量轉換成模擬量輸出的公式是一樣的。下圖摘自“西門子 S7-200 · LOGO! · SITOP 參考Beta Version 1.0”。舉個例子，用4--20ma電流輸出來控制變頻器的頻率0---50hz，首先200plc的4--20ma對應的數(shù)字量是6400---32000。對應于公式Ov=pqw;
       Osl=6400;
       Osh=32000；
    Isl=0;
       Ish=50;
       Iv=輸入的頻率值（介于0--50中的數(shù)字）
