一，變頻器通訊設置部分
先查看匯川變頻器的使用說明書，將FD組“通訊參數設置”設置好對應波特率，數據格式，本機地址，通訊協議
FD-00 波特率設置 0：300bps 1:600bps 2:1200bps 3:2400bpd 4:4800bps 5:9600bps>>>>9:115200bps
FD-01 數據格式 1：偶校驗 2：奇校驗 3：無校驗
FD-02 本機地址 1~247 0：廣播地址
FD-03 應答時間 默認
FD-04 通訊超時 默認
FD-05 通訊協議 1：標準Modbus協議
FD-06 通訊讀取電流分辨率 默認
二，變頻器參數地址與PLC地址對應關系
變頻器想要與PLC通訊需要先了解他們寄存器之間的關系，如變頻器參數地址1000H
H：十六進制符號（Hexadecimal）
D: 十進制符號（Decimal）
O： 八進制符號（Octal）
B：二進制符號（Binary）
1000H先轉換為十進制，1000H對應的十進制為4096，
plc 的初始通訊存儲為40001，所以對應的plc通訊地址為4096+40001=44097，8000H對應plc地址為432769，

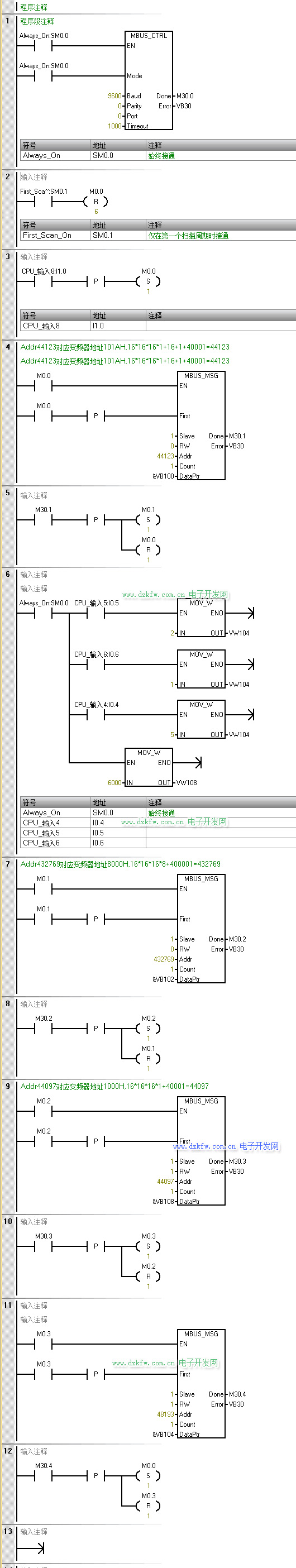

三，PLC與變頻器通訊程序示例，梯形圖實例modbus通訊
