Clock_Integer 指令庫及其使用

使用 西門子s7-200 的 READ_RTC（讀取實時時鐘）和 SET_RTC（設置實時時鐘）指令時， 讀取和設置的數據格式都是 BCD 碼的。如果覺得不便計算、處理，可使用 Clock Integer 指令庫。

Clock_Integer 指令庫用于將 BCD 碼格式的 西門子s7-200plc 日期、時間轉換為十進制整數格式，以及將十進制整數格式的日期、時間值設定為 s7-200plc 時鐘。

 注意：此指令庫/程序的作者和擁有者對于該軟件的功能性和兼容性不負任何責任。使用該軟件的風險完全由用戶自行承擔。由于它是免費的，所以不提供任何擔保，錯誤糾正和熱線支持，用戶不必為此聯系西門子plc程序設計技術支持與服務部門。

要使用 Clock_Integer 指令庫，須遵循下列步驟：

1. 取得 Clock_Integer 指令庫文件，并添加到西門子編程軟件 STEP 7-Micro/WIN 中；
2. 按照要求編寫用戶程序調用 Clock_Integer 指令庫。

西門子plc STEP7軟件添加 Clock_Integer 指令庫

Clock_Integer 指令庫

點擊上面的鏈接下載 Clock_Integer 指令庫到本地計算機硬盤，建議保存在 Micro/WIN 安裝目錄的 Lib 文件夾中。以下是一個完整路徑的例子：

C:\Program Files\Siemens\STEP 7-Micro/WIN V4.0\Lib

然后將指令庫庫手動添加到 Micro/WIN 軟件中。

 參見添加指令庫。

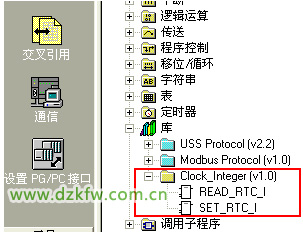

成功添加指令庫后，用戶可以在STEP7 Micro/win的指令樹中找到‘Clock_Integer (v1.0)'

圖1.Clock_Integer 庫

Clock_Integer 指令庫編程應用 － 讀取系統時鐘

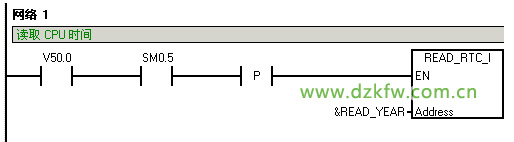

1、調用 READ_RTC_I，讀取 PLC 時鐘 ，并將其轉換為十進制整數格式 ：

圖 2. READ_RTC_I

表 1. READ_RTC_I參數

2、分配庫存儲區：

調用指令 READ_RTC_I 或 SET_RTC_I 后，必須定義 8 位（一個字節）的 V 存儲區為庫存儲區。

 參考：分配庫指令數據區

表2. 8 字節時間緩沖區的格式

(1) 1 = 星期天；7 = 星期日；0 = 禁止星期

如圖 2 所示，當 V50.0 為 ‘1’ 時，轉換后的實時時鐘被存儲在 VB10 至 VB17 中。

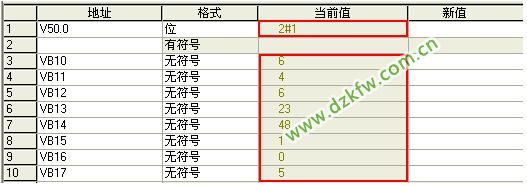

在狀態表中用戶可以看到：

圖3.狀態表

可以看出，此時的 PLC 時鐘為： 2006 年 4 月 6 日，23 時 48 分 1 秒，星期四。

 注意：此指令庫讀取的整數格式時鐘數據以連續字節的形式保存，而后續的整數運算需要一個字（兩個字節）長度的數據。編程plc時要注意這一點。

Clock_Integer 指令庫西門子PLC編程應用 － 設置系統時鐘

1、調用 SET_RTC_I，將以十進制整數格式存儲的日期時間設定為 PLC 時鐘

圖4.SET_RTC_I

表 3. SET_RTC_I 參數

8 字節時間緩沖區的格式同表 2。

2、分配庫存儲區：

調用指令 READ_RTC_I 或 SET_RTC_I 后，必須定義 8 位（一個字節）的 V 存儲區為庫存儲區。

  參考：分配庫指令數據區

Clock_Integer 指令庫應用例程

  Clock_Integer 指令庫例子程序

  注意：該例程必須使用 Micro/WIN V4.0 SP3 或以上版本軟件打開。

  注意：此指令庫/plc程序的作者和擁有者對于該軟件的功能性和兼容性不負任何責任。使用該西門子編程軟件的風險完全由用戶自行承擔。由于它是免費的，所以不提供任何擔保，錯誤糾正和熱線支持，用戶不必為此聯系西門子技術支持與服務部門。

  注意：

• s7 200 cpu221、CPU222 沒有內置的實時時鐘，需要外插“時鐘/電池卡”才能獲得此功能。
• 只有 STEP7 Micro/Win V3.2+SP4 和 V4.0 版本才支持使用該指令庫。
• 在使用 ‘SET_RTC_I’ 設定 PLC 時鐘時，被設定的時間必須有實際意義，否則設定操作不能成功完成。例如： 不能將月份設為 13，或者將分鐘設為 61 等。
• Address 端必須輸入地址指針，如：&VB10，&VB20；或者為雙字地址，如：VD100，MD10，AC0等，在該地址中存有地址。

常問問題：

 1.Clock_Integer 指令庫和 Micro/WIN 指令樹中的讀、寫實時時鐘指令有什么不同？

Clock_Integer 指令庫讀出或?qū)懭氲?PLC 時鐘是以十進制整數格式存儲；而讀、寫實時時鐘指令讀出或?qū)懭氲?PLC 時鐘為 BCD 碼格式。

    關于讀寫實時時鐘指令，請參考： S7-200 的實時時鐘。
