設置系統時鐘的兩種方法

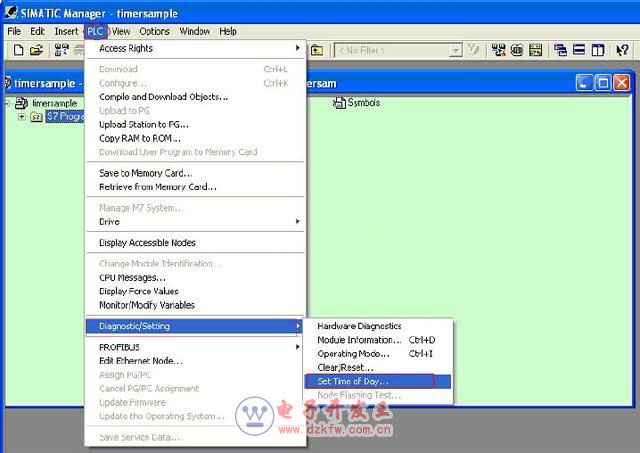

1）直接使用STEP7軟件中的相關指令在聯機的情況下直接設定系統時鐘，如下圖所示，選中項目中的站，使用SIMATIC Manager ->Diagnostic/Setting ->Set Time of Day指令設置系統時鐘：

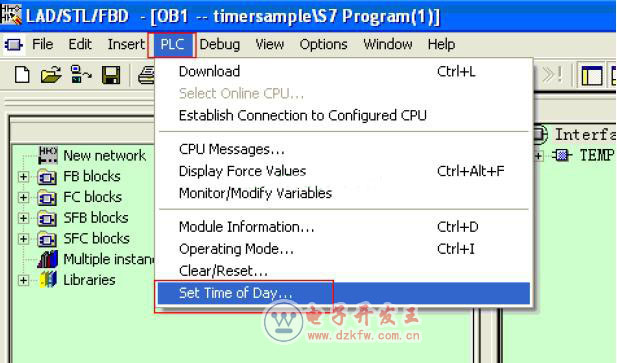

也可打開程序塊或硬件組態，使用plc ->Set Time of Day指令來在線設置系統時鐘，畫面如下：

勾選“Take from PG/PC”，使用計算機時鐘同步PLC時鐘，然后點擊“Apply”按鈕完成。
2）使用SFC0來設置系統時鐘

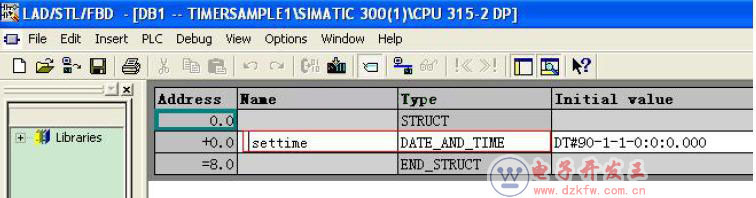

創建一個DB塊DB1，打開DB1塊定義一個DATE_AND_TIME的變量如圖所示：

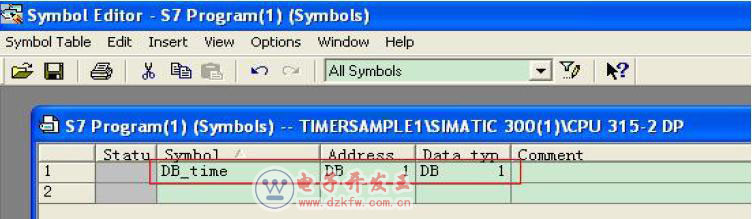

打開符號表定義DB1的符號名：

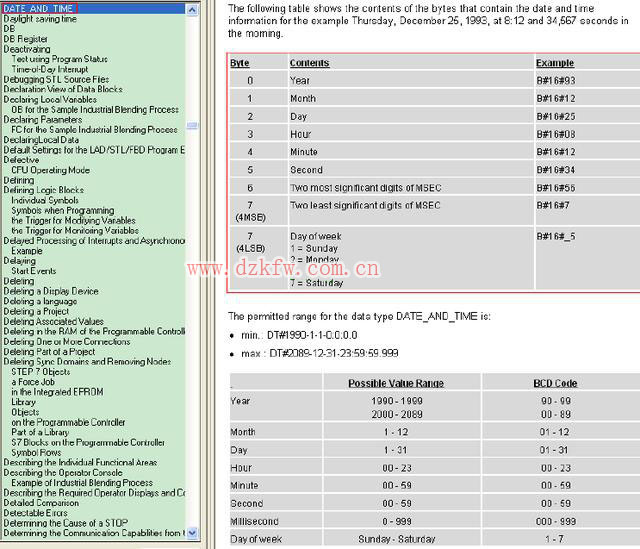

這里先介紹一下DATE_AND_TIME變量的格式，其由八個字節組成分別代表年、月、日、時、分、秒、毫秒，最后一個字節0-3位代表星期，4-7為表示毫秒，是以BCD碼表示的。

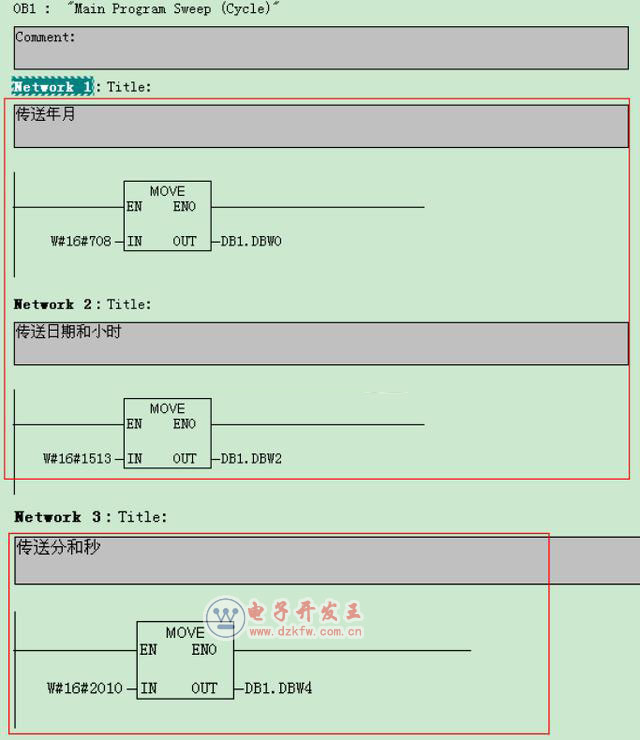

然后打開OB1，首先將需要設定的時間以16進制BCD碼的形式賦值給定義的DATA_AND_TIME變量的各個字節，最后一個字節不需要設定，系統會自己計算并賦值，例如設定的時間為07年8月15日13點20份10秒。

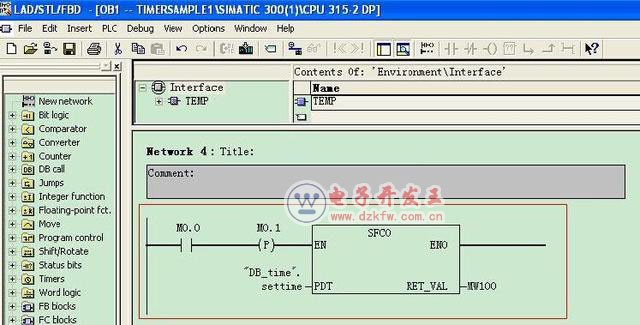

在程序中調用SFC0，將存放設定時間的DATA_AND_TIME變量以符號名的方式賦給SFC0的PDT形參，返回變量賦值給MW100，這樣當M0.0由0到1時SFC0被執行。

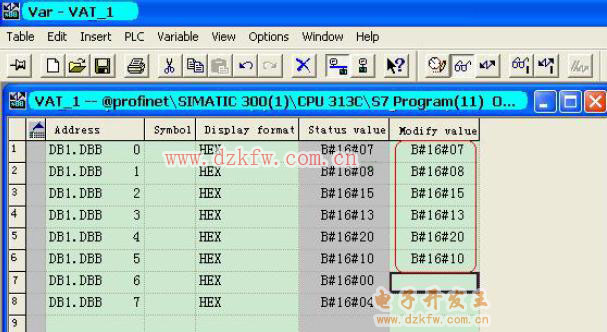

在程序運行后打開監視和修改變量表即可觀察到最后一個字節DB1.DBB7的低4位已經被系統自動計算為4即星期三。

為了觀察系統時間是否被正確設定，我們在DB1中再定義一個DATA_AND_TIME的變量如圖所示：

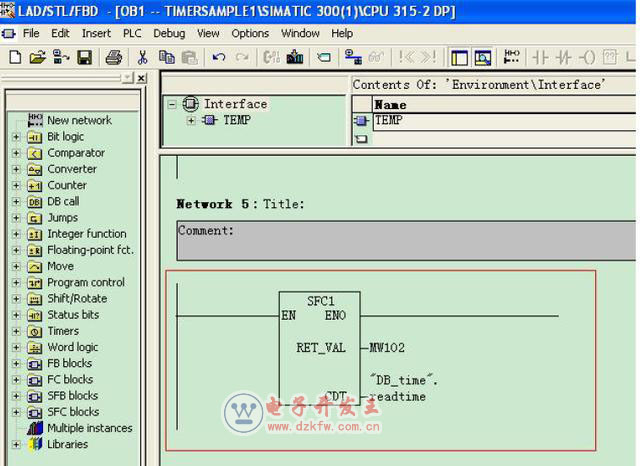

在OB1中調用SFC1讀取系統時鐘并將系統時間傳送給“DB_time”.readtime變量：
打開Monitor/Modify Variables表，添加變量，通過按動修改變量按鈕將M0.0的狀態改為true，然后通過按下監視變量按鈕觀察變量狀態
