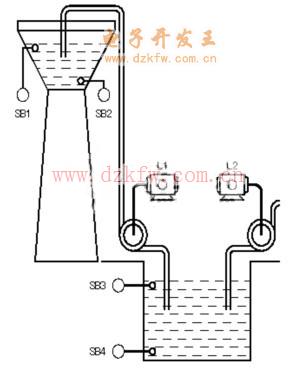

圖39 水塔水位控制示意圖
1. 控制要求
按下SB4，水池需要進水，燈L2亮；直到按下SB3，水池水位到位，燈L2滅；按SB2，表示水塔水位低需進水，燈L1亮，進行抽水；直到按下SB1，水塔水位到位，燈L1滅，過2秒后，水塔放完水后重復(fù)上述過程即可。
2. I/O分配
輸入 輸出
SB1：I0.1 L1：Q0.1
SB2：I0.2 L2：Q0.2
SB3：I0.3
SB4：I0.4
3. 程序設(shè)計

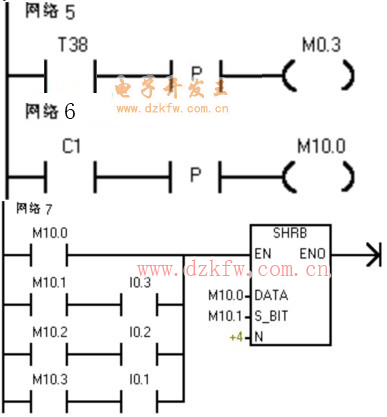

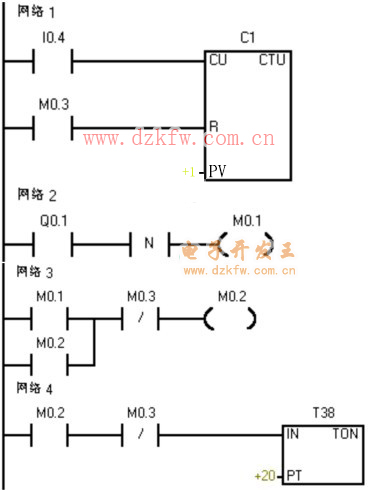

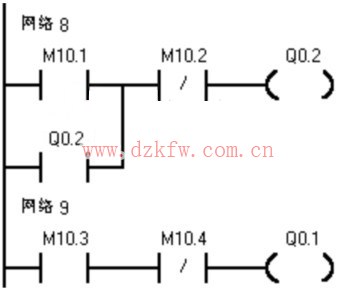

水塔水位控制的梯形圖參考程序如圖40所示。
圖40 水塔水位控制梯形圖
4. 程序的調(diào)試和運行
輸入梯形圖程序并按控制要求調(diào)試程序。
