西門子通訊SIMATIC NET

一、SIMATIC NET

SIMATIC NET是西門子通訊部分的統稱

1）simaticnet是西門子的通信軟件，它包含cp5613、cp5614和cp1613、cp1616等通信卡的驅動程序，step7集成的“設置pg/pc接口”工具不支持上述通信卡。將這類cp卡插入計算機，在安裝simaticnet時，將自動地為它們安裝驅動程序。
2）如果上位計算機運行的組態軟件不支持西門子的通信協議，不能直接訪問s7-300/400plc，需要用simaticnet的opc功能來解決這一問題。
3）大型復雜的控制系統有多臺計算機和多臺plc�？梢杂胹imaticnet來組態pc站，然后在netpro中分別組態各plc和各pc站點之間的連接。
4）使用冗余設計的容錯自動化系統s7-400h和cp1613、cp1616以太網卡時，必須用simaticnet來組態冗余通信。
5）simaticnet提供了s7、fdl、pg/op等通信協議訪問的授權。
通俗的說當上位軟件不支持直接訪問西門子plc時，就需要simaticnet了。

simaticnet相當于一個opc，它起連接上位機與下位機的作用。
例如：siemens公司對自己的plc與wincc的通訊協議一般都可以用mpi等，所以用不到；
但當plc與上位機之間沒有通訊協議，連不上時，就要借助opc了。
即：simatic在pc平臺實現與s7,s5plc系統通訊的驅動產品集就是simaticnet.通訊包括profibus,ie,mpi,冗余通訊等。
一般情況下，當實現應用中所用產品都是西門子的可以不配simaticnet。上位軟件不是西門子產品時，simaticnet必備。

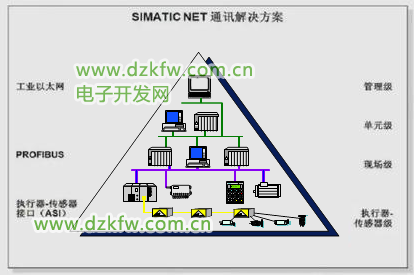

最底層的為執行器/傳感器級，用于智能儀表、閥門等帶有通訊接口的設備，協議一般用ASI、DP、PA等。
第二層為現場級，指PLC和PLC之間、現場的操作站或觸摸屏之間的通訊，這部分通常用PROFIBUS現場總線。
第三層為單元級或稱為車間級，這部分通常使用以太網，用于工廠中控室操作員站之間、服務器和操作員站之間、服務器和PLC之間的通訊。
第四層為管理級或稱為工廠級，這部分也使用以太網，用于服務器和MIS系統、ERP系統等的對接，使公司管理層能夠進行統一的生產管理。

在各個級別我們來進行一個對比。

在執行器/傳感器級，從數據量來看其傳輸?shù)臄?shù)據一般按位來傳輸，響應時間一般為數毫秒，傳輸頻率為數毫秒傳輸一次；
在現場級，傳輸?shù)臄?shù)據一般按字節來傳輸，響應時間為10毫秒至100毫秒，傳輸頻率為數毫秒至數秒傳輸一次；
在單元級，傳輸?shù)臄?shù)據一般按千字節來傳輸，響應時間為100毫秒至1秒，傳輸頻率為數秒至數分鐘傳輸一次；
在控制級，傳輸?shù)臄?shù)據一般按兆字節，響應時間為數分鐘至數小時，傳輸頻率為每天/班次/小時來傳輸。
