在寫程序的時候，發現有些程序結構是一樣的，只是控制的I/O點不一樣而已，這個時候，我們可以建立一個庫指令，下次遇到相同情況，我們就不需要再去寫，可以直接將建立的指令庫調出來使用，更改一下輸入輸出就行，這樣可以大大節省了我們編程的時間，方便快捷。那么，怎樣在S7-200SMART里面建立程序庫呢？下面我們以簡單的起跑停程序來進行講解演練。

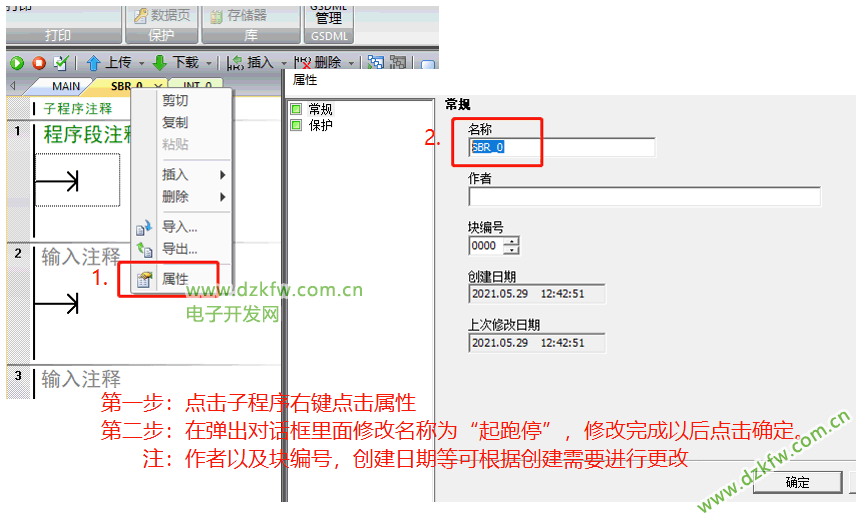

一．編寫子程序在軟件子程序下編寫起跑停程序，輸入輸出用子程序局部變量（如果建立其他庫指令，只需要將輸入輸出改成子程序里面的局部變量L就行，其他中間變量可以用M區或者V區的）具體操作如下：1. 先將子程序名稱更改為“起跑停”，如圖

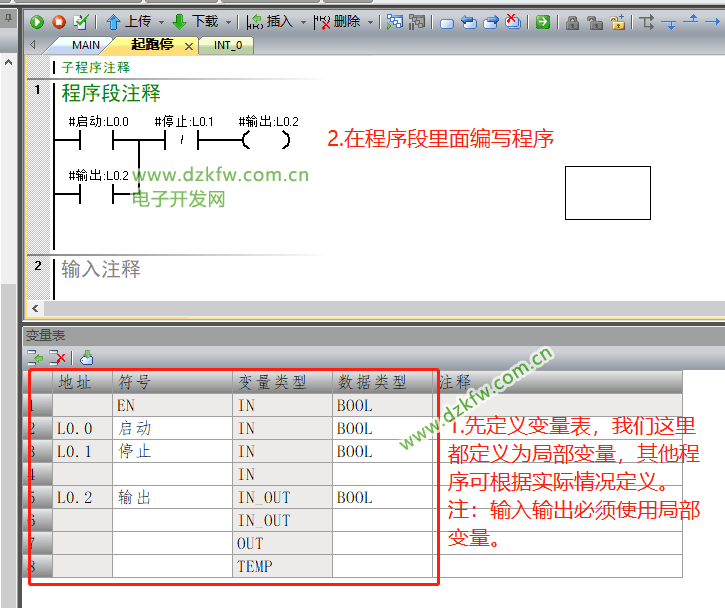

2. 編寫程序，定義變量表，具體如下：

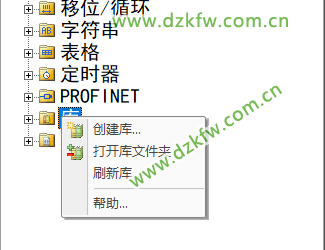

 二．創建庫文件1. 在創建庫文件之前，需要我們明確庫文件的保存地址，查庫文件保存地址步驟如下第一種方法：找到項目樹里面“庫”選項，鼠標右鍵，在彈出對話框里面點擊打開庫文件，顯示的位置，即為庫文件保存位置。

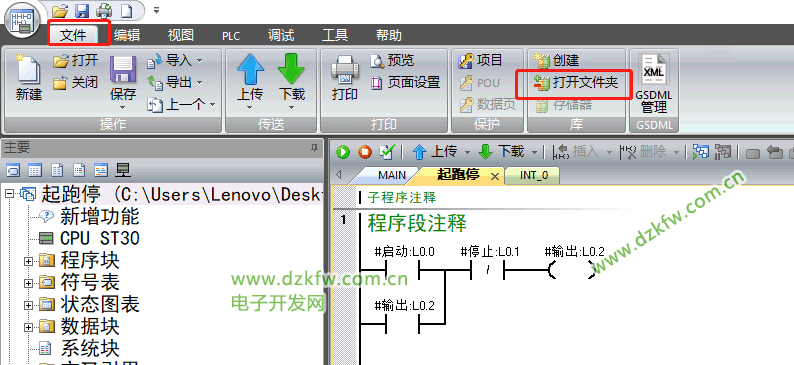

第二種方法：在文件選項下，點擊打開文件夾，也可以找到庫文件保存位置，如圖：

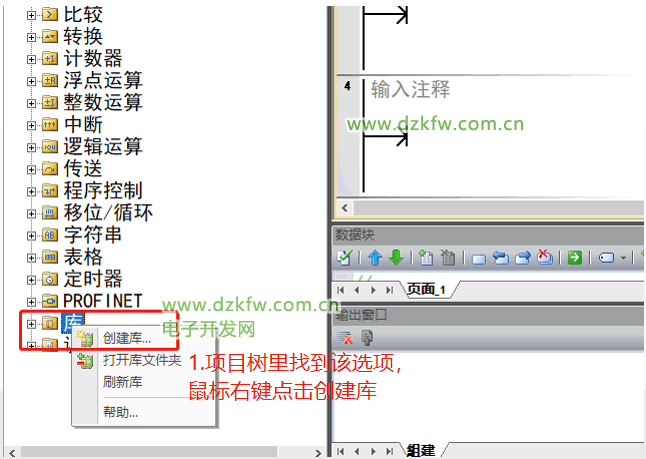

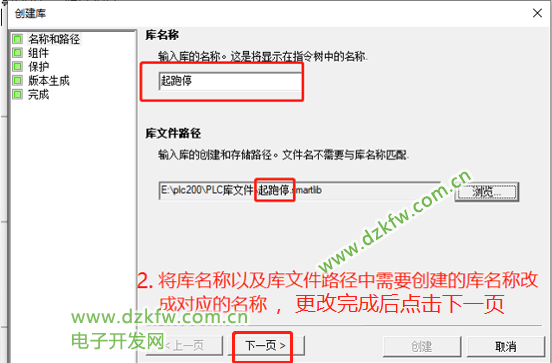

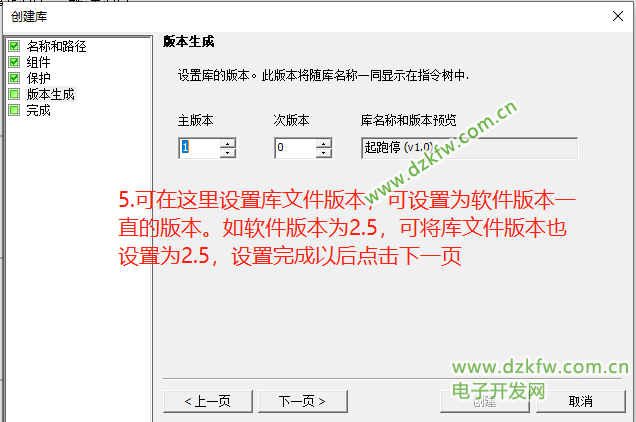

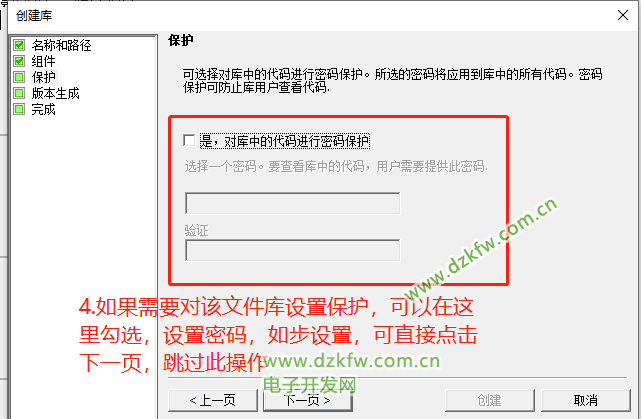

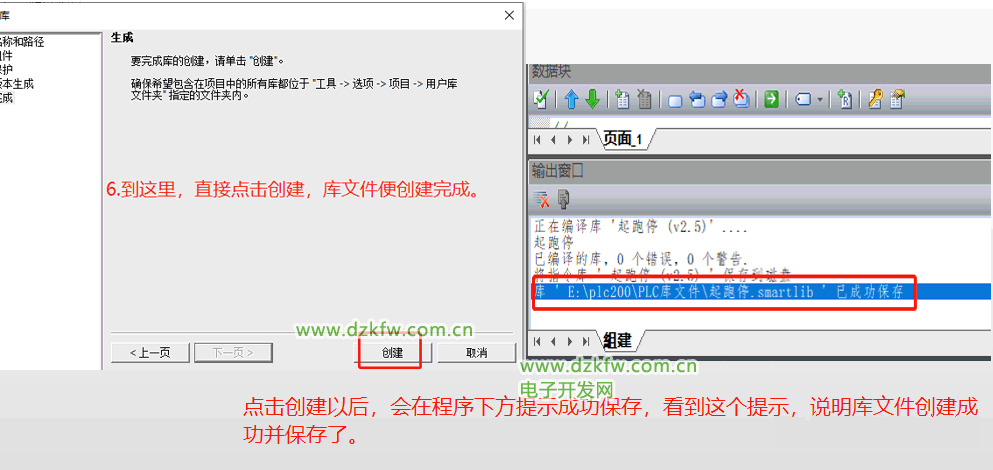

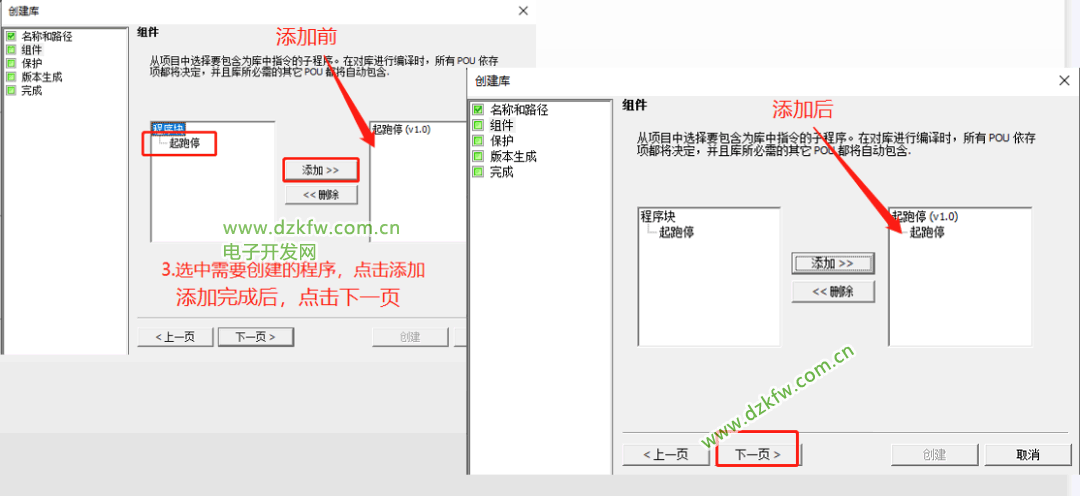

2. 創建立庫文件創建庫文件操作步驟如圖：在項目樹里找到庫，鼠標右鍵，在彈出對話框點擊創建庫或者在文件選項下，點擊創建也可以創建庫文件

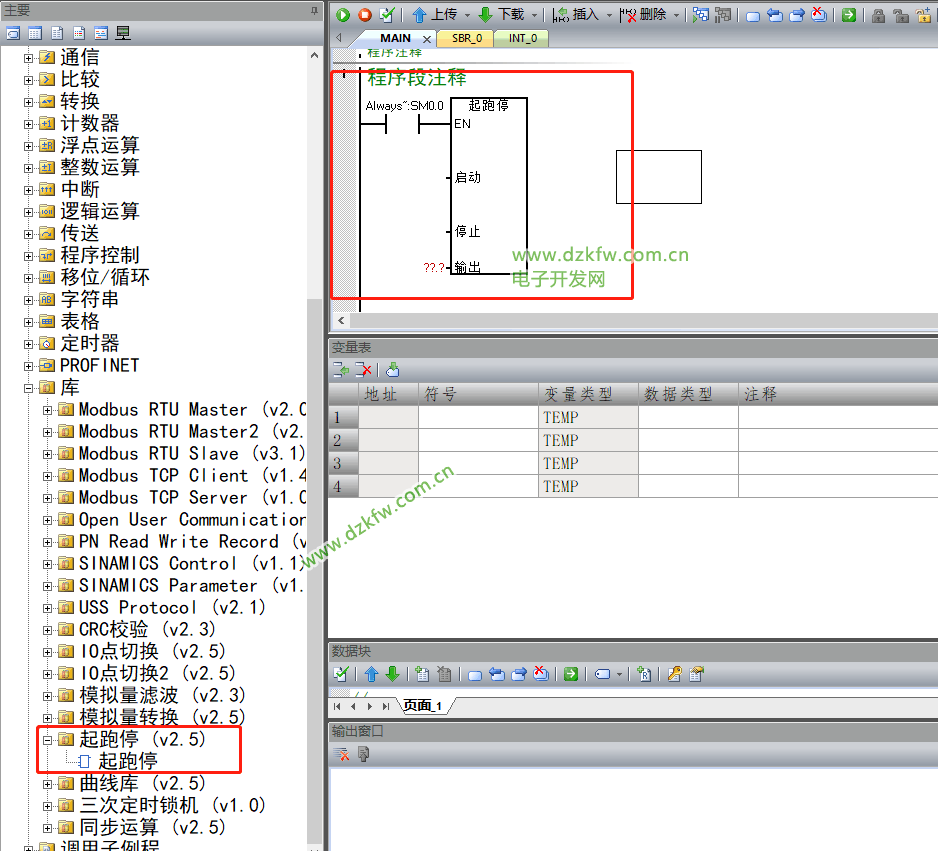

3,查看庫文件及調用庫文件在創建好庫文件以后，將軟件關掉，重新打開軟件，找到項目樹里面的庫選項，展開，就可以看到新建的庫文件指令，將其拖動到程序段中，就可以使用了。如圖



這樣，一個標準的庫文件就創建好了，下次寫程序如遇類型程序，可直接調用，方便快捷。
