電子節氣門壞了的故障現象

發動機故障燈點亮
發動機怠速抖動和怠速不穩
低速熄火
油門操控狀態差，發動機加速不良、車輛無力

自動變速器的車輛會出現換擋延遲、換擋沖擊大的現象

電子節氣門壞了故障原因
節氣門位置傳感器損壞
節氣門位置傳感器線路接觸不良、斷路或短路
初始化位置不正確
節氣門積炭過多
節氣門伺服電動機損壞
節氣門伺服電動機線路接觸不良、斷路或短路
發動機控制單元故障

電子節氣門壞了故障診斷
使用電腦診斷儀讀取定格數據。存儲DTC（故障碼）時，ECM（發動機控制模塊）將車輛和駕駛條件信息記錄為定格數據。進行故障排除時，定格數據有助于確定故障出現時車輛是運行還是停止、發動機是暖機還是冷機、空燃比是稀還是濃，以及其他數據。

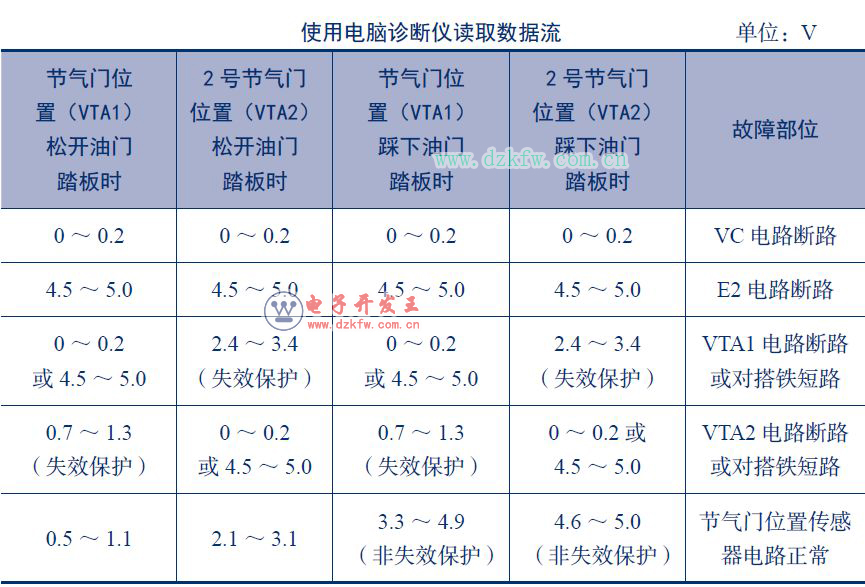

1. 使用電腦診斷儀對發動機模塊進行檢查，在無永久故障碼時一般無需更換；讀取節氣門的數據流，檢查節氣門2個位置傳感器、節氣門開度，開度較大時先對節氣門進行積炭清除，再做節氣門初始化；

2. 節氣門位置傳感器和電動機出現線路接觸不良、斷路或短路，接觸不良則檢查節氣門線束插接器是否有生銹、進水等情況，插接器鐵片是否變寬；斷路或短路則檢查節氣門相關的線路，可通過測量電壓、線路的通斷來判定。

3. 節氣門積炭過多，檢查空氣濾清器是否太臟，清除節氣門積炭后，必須對節氣門進行初始化。

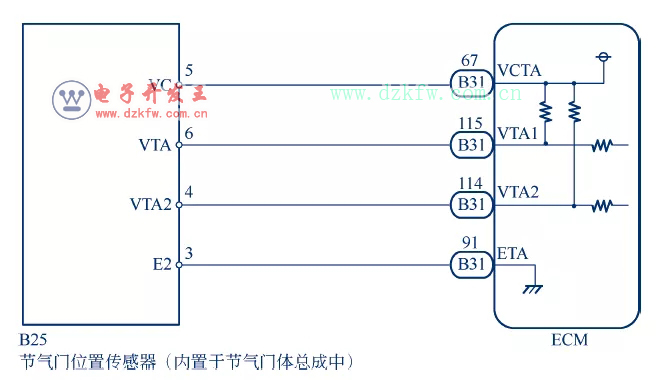

電子節氣門電路分析如下圖所示：



電子節氣門維修檢查操作步驟如下：

① 檢查節氣門位置傳感器至ECM 線路
斷開節氣門體總成連接器。
斷開ECM 連接器。

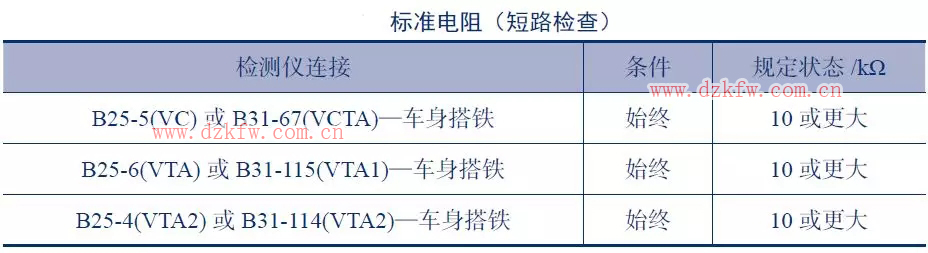

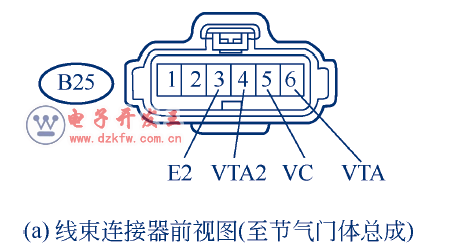

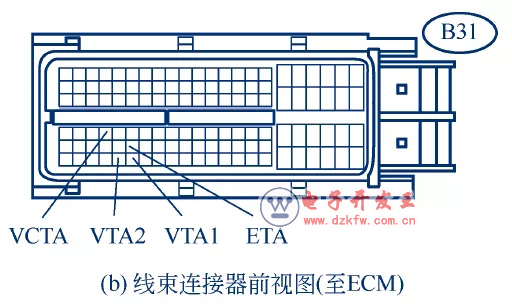

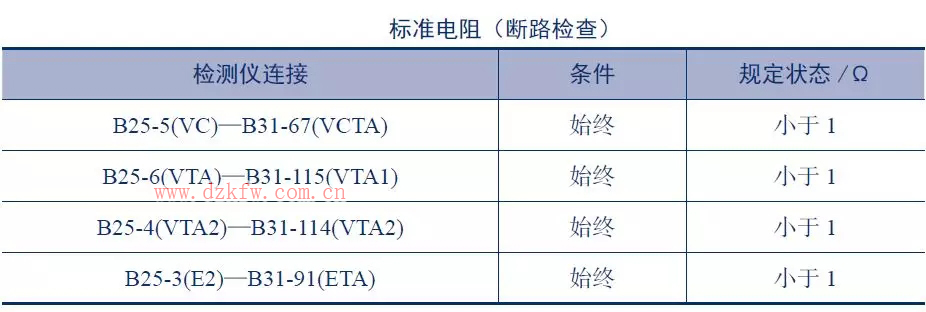

根據下面的圖及表中的值測量電阻。



重新連接節氣門體總成連接器。
重新連接ECM連接器。
此步驟如果異常，則維修或更換線束或連接器；如果正常，則進行下一步檢查。

② 檢查ECM（VC電壓）
斷開節氣門體總成連接器。
將點火開關置于ON（IG）位置。

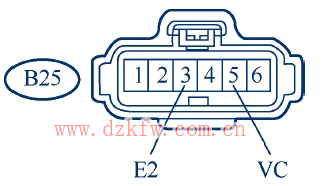

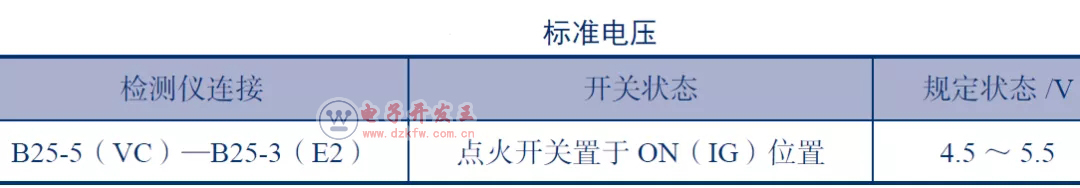

根據下面的圖及表中的值測量電壓。





重新連接節氣門體總成連接器。
此步驟如果異常，則更換ECM；如果正常，則更換節氣門體總成。
