一、項目描述

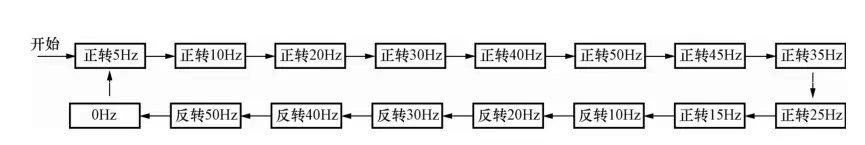

按下電動機啟動按鈕，電動機啟動運行在5Hz所對應的轉速；延時10s后，電動機升速運行在10Hz對應的轉速，再延時10s后，電動機繼續升速運行在20Hz對應的轉速；以后每隔10s，則速度按下圖依次變化，一個運行周期完后會自動重新運行。按下停止按鈕，電動機停止運行。

二、項目實現（使用西門子S7-200plc控制西門子MM440變頻器)

1 、MM440 變頻器的設置

MM440變頻器數字輸入“5”、“6”、“7”、“8”端子通過P0701、P0702、P0703、P0704參數設為15段固定頻率控制端，每一頻段的頻率分別

由P1001～P1015參數設置。變頻器數字輸入“16”端子設為電動機運行、停止控制端，可由P0705參數設置。

2 、PLC 的I/O 分配

I0.0，電動機運行，對應電動機運行按鈕SB1；

I0.1，電動機停止，對應電動機停止按鈕SB2；

Q0.0，固定頻率設置，接MM440數字輸入端子“5”；

Q0.1，固定頻率設置，接MM440數字輸入端子“6”；

Q0.2，固定頻率設置，接MM440數字輸入端子“7”；

Q0.3，固定頻率設置，接MM440數字輸入端子“8”；

Q0.4，電動機運行/停止控制，接MM440數字輸入端子“16”

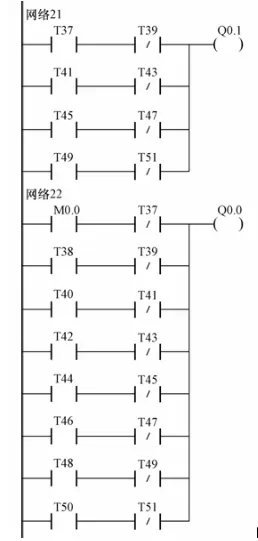

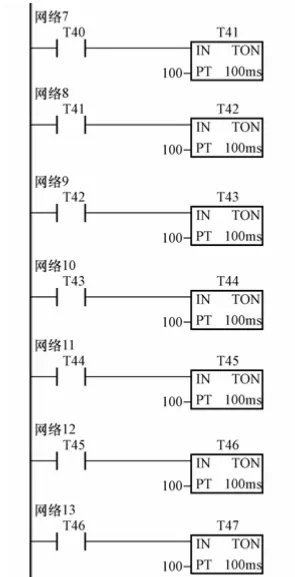

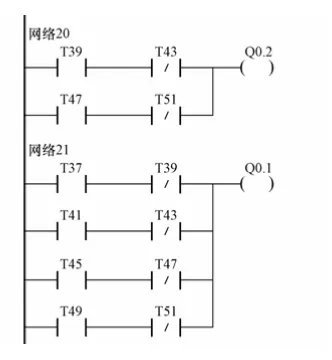

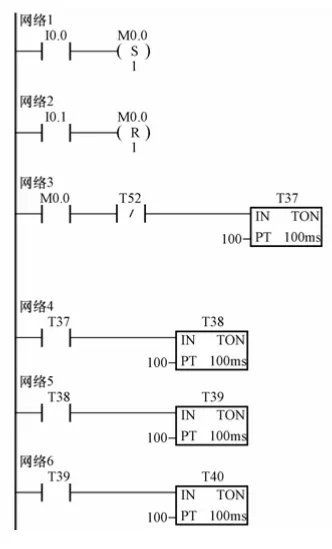

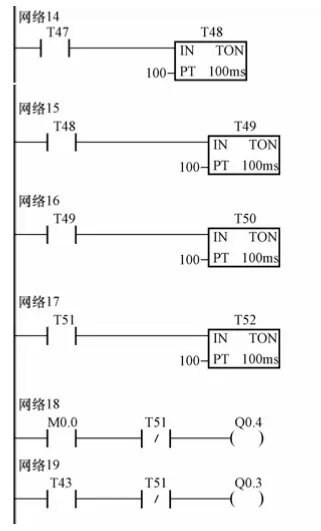

3.PLC 程序設計

PLC程序應包括以下控制：

（1）當按下正轉啟動按鈕SB1時，PLC的Q0.4應置位為ON，允許電動機運行。

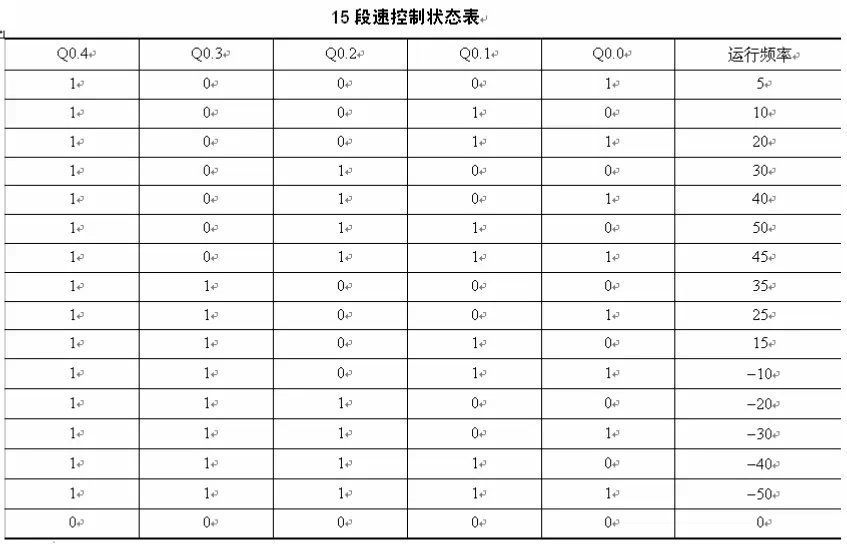

（2）PLC輸出接口狀態、變頻器輸出頻率、電動機轉速變化

（3）當按下停止按鈕SB2時，PLC的Q0.4應復位為OFF，電動機停止運行。

4 、操作步驟

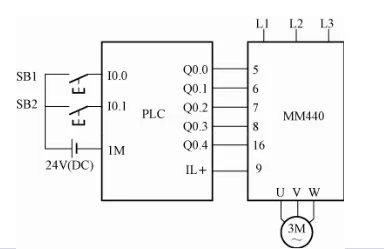

（1）連接電路圖，檢查接線正確后，接通PLC和變頻器電源。

（2）恢復變頻器工廠默認值，P0010設為30，P0970設為1。按下變頻器操作面板上的“P”鍵，變頻器開始復位到工廠默認值。

（3）電動機參數按如下所示設置，電動機參數設置完后，設

P0010為0，變頻器當前處于準備狀態，可正常運行。

P0003設為1，訪問級為標準級；

P0010設為1，快速調試；

P0100設為0，功率以kW表示，頻率為50Hz；

P0304設為230，電動機額定電壓；

P0305設為1，電動機額定電流；

P0307設為0.75，電動機額定功率；

P0310設為50，電動機額定頻率；

P0311設為1460，電動機額定轉速；

P3900設為1，結束快速調試，進入“運行準備就緒”。

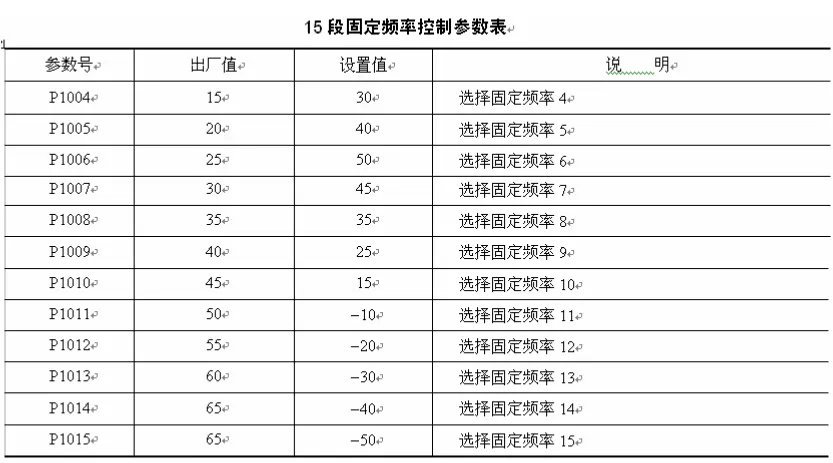

（4）設置MM440的15段固定頻率控制參數，如下表所示。
